Соединительная муфта связывает два вала привода в одну линию и передает крутящий момент. От её типа зависит, гасит ли соединение удары, компенсирует ли перекос валов и сколько в нём люфта.
Типы соединительных муфт в каталоге
В каталоге ISKRA больше 200 позиций: виброгасящие, жёсткие, кулачковые, сильфонные, спиральные, торообразные, цепные муфты и универсальные шарниры. Самая широкая группа — кулачковые, около 90 артикулов.
| Тип | Что делает в приводе |
| Кулачковые и виброгасящие | Гасят удары, допускают небольшую несоосность |
| Сильфонные и спиральные | Передают момент упруго, с малым люфтом — для точного позиционирования |
| Жёсткие | Работают как моновал, требуют точной центровки |

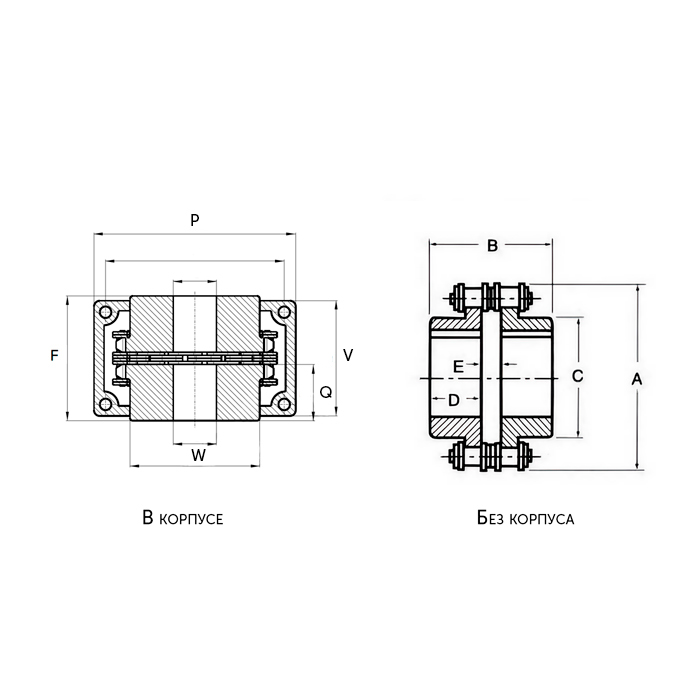

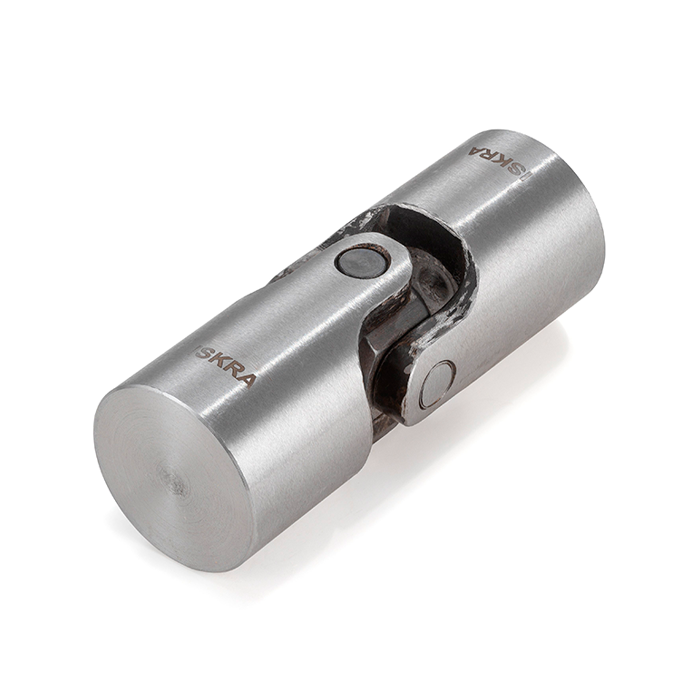

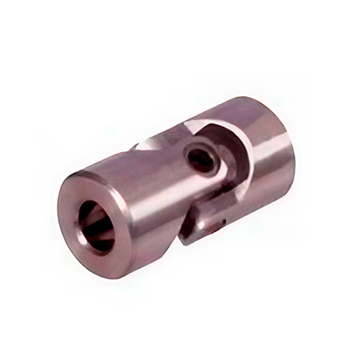

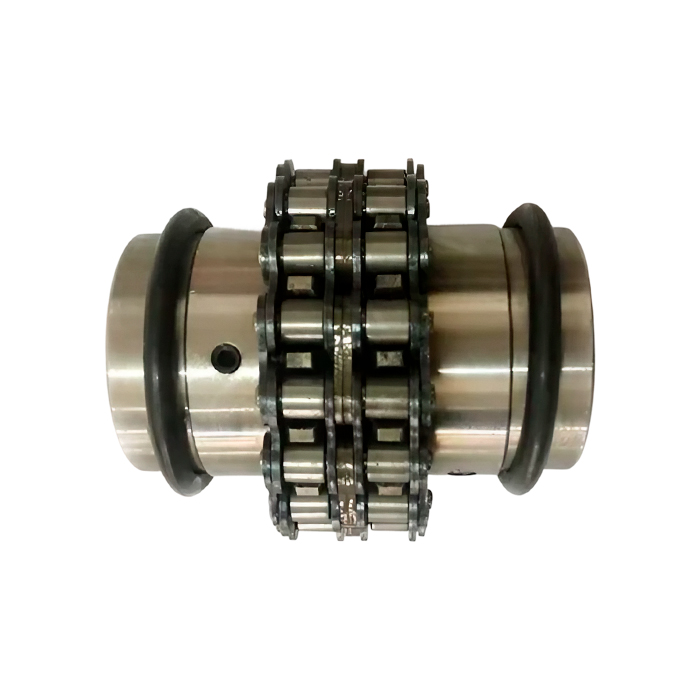

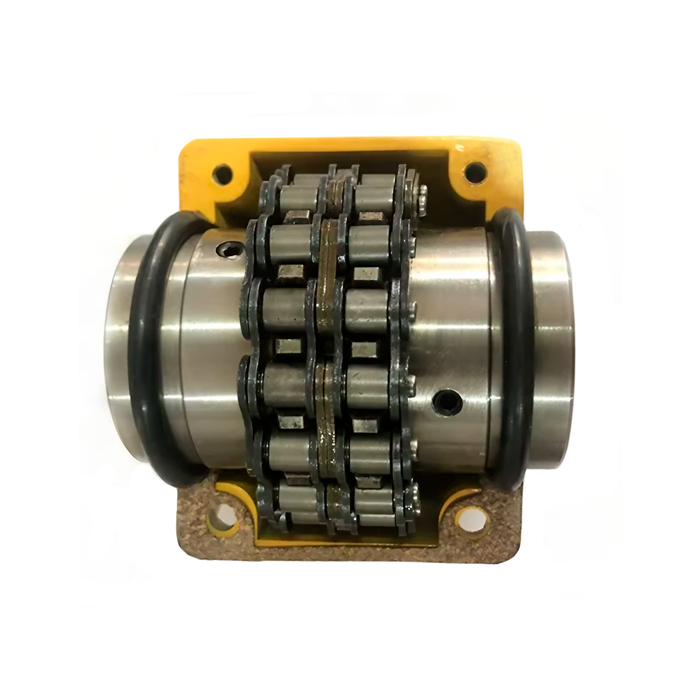

| Торообразные, цепные, универсальные шарниры | Отдельные схемы компенсации и передачи момента |
Кулачковые и виброгасящие
Упругий элемент между кулачками гасит ударные нагрузки и компенсирует небольшую несоосность. Берите такую муфту там, где привод работает с толчками и жёсткое исполнение быстро разбило бы соединение.
Сильфонные, спиральные и жёсткие
Сильфонная муфта передаёт момент упруго и почти без люфта — это вариант для точного позиционирования; спиральная работает по близкой схеме. Жёсткая муфта соединяет валы в один: люфта нет совсем, но и перекос она не компенсирует, нужна точная центровка.
Как выбрать соединительную муфту
Для подбора зафиксируйте четыре параметра:
- диаметры посадок на обоих валах;
- крутящий момент;
- обороты;
- допустимую несоосность.
Дальше решает характер нагрузки. Ударная нагрузка — кулачковая или виброгасящая муфта, жёсткую здесь ставить нельзя. Точное позиционирование на ЧПУ — жёсткая, сильфонная или спиральная, с минимальным люфтом.
Совместимость: диаметры валов, посадка, монтаж
Посадочные отверстия ступиц должны совпадать с диаметрами соединяемых валов. Перед установкой проверьте:
- совпадение посадочных диаметров ступиц и валов;
- отсутствие люфта после затяжки винтового или зажимного крепления;
- соосность валов — обязательно, если ставите жёсткую муфту.
Цена соединительной муфты: от чего зависит
Цена зависит от типа конструкции, диаметра посадки, материала и серии. В каталоге ISKRA малые жёсткие муфты начинаются примерно от 500 ₽, крупные сильфонные доходят до нескольких тысяч рублей — точную цену смотрите в карточке конкретной позиции.
Когда муфта не подойдёт
Жёсткая — при заметном перекосе и радиальной несоосности валов: она их не компенсирует, нагрузка уйдёт в подшипники.
Кулачковая упругая — там, где нужен нулевой люфт и максимальная крутильная жёсткость, например на ЧПУ.
Подбор только по диаметрам — без крутящего момента выбрать муфту нельзя, максимум прикинуть с запасом.
Как купить
Муфты есть на складе в Санкт-Петербурге, доставляем по России. Пришлите параметры привода — диаметры валов, момент, обороты — менеджер подберёт подходящую позицию из наличия.
Частые вопросы
Как подобрать, если известны только диаметры посадок?
Диаметры — это минимум. Нужны ещё момент, обороты, допустимая несоосность и характер нагрузки. Без момента подбираем с запасом или через менеджера.
Какая муфта нужна для станков с ЧПУ и шаговых двигателей?
Чаще всего жёсткие алюминиевые, сильфонные или спиральные — у них малый люфт. Кулачковые берут, когда важнее гасить удары.
Чем муфта отличается от полумуфты?
Полумуфта — это половина узла, одна ступица. Полная соединительная муфта — комплект на два вала. Полумуфты собраны в соседнем разделе.
