Эксперты компании ISKRA осуществляют механическую обработку компонентов в соответствии с чертежами и образцами, предоставленными Заказчиком. После выполнения всех операций заказчик получает готовые детали, не требующие дополнительной обработки.
Вы можете заказать следующие услуги:
Цены действительны для следующих деталей с черновым отверстием под расточку:
1. Звёздочки/зубчатые колёса:
2. Незубчатые детали:
3. Отверстия для стопорных винтов:
Если детали не соответствуют приведённым требованиям, то цена их обработки согласовывается индивидуально.
|
Диаметр отверстия D, мм |
Ширина паза b, мм |
Глубина паза t по ГОСТ 3360-78, мм |
Резьба под винт М |
Материал |
Стоимость за изделия из алюминия, стали, нержавеющей стали |
1-5шт | 6-20шт | 21-50шт | 50шт+ | |
| 5 | - | - | М3 |
Стоимость обработки |
||||||
| 6 | - | - | М3 |
сталь, алюминий |
Диаметр отверстия H8 | 803 | 730 | 660 | 580 | |
| 7 | - | - | М3 | Диаметр отверстия H7 | 1155 | 1050 | 945 | 840 | ||
| 8 | - | - | М3 | Шпон паз | 919 | 835 | 750 | 670 | ||
| 9 | - | - | М3 | Резьба под винт | 330 | 300 | 270 | 240 | ||
| 10 | - | - | М3 | |||||||
| 11 | 4 | 12,8 | М3 | чугун | Диаметр отверстия H8 | 825 | 750 | 675 | 600 | |
| 12 | 4 | 13,8 | М3 | Диаметр отверстия H7 | 1177 | 1070 | 960 | 850 | ||
| 14 | 5 | 16,3 | М4 | Шпон паз | 935 | 850 | 765 | 680 | ||
| 15 | 5 | 17,3 | М4 | Резьба под винт | 341 | 310 | 280 | 245 | ||
| 16 | 5 | 18,3 | М4 | |||||||
| 18 | 6 | 20,8 | М5 |
нержавеющая сталь |
Диаметр отверстия H8 | 836 | 760 | 690 | 600 | |
| 19 | 6 | 21,8 | М5 | Диаметр отверстия H7 | 1210 | 1100 | 980 | 870 | ||
| 20 | 6 | 22,8 | М5 | Шпон паз | 957 | 870 | 780 | 700 | ||
| 21 | 6 | 23,8 | М5 | Резьба под винт | 341 | 310 | 280 | 250 | ||
| 22 | 6 | 24,8 | М5 | |||||||
| 24 | 8 | 27,3 | М6 |
Важно:
Цены действительны для валов:
Цены действительны для валов:
(!) Максимальная глубина резьбы равна 2,5 её диаметра: l max = 2,5 x M.
| Диаметр вала D, мм | Стоимость обработки торца стального вала** | Стоимость обработки торца нержавеющего вала |
Стоимость обработки торца без отверстия (торцевание) |
||
| Резьба М3...М12 | Резьба М16...М24 | Резьба М3...М12 | Резьба М16...М24 | ||
| 6 | 550 | - | 820 | - | 160 |
| 8 |
550 |
- |
820 |
- | 160 |
| 10 | 600 | - | 950 | - | 275 |
| 12 |
600 |
- |
950 |
- | 275 |
| 15 | 660 | - | 1000 | - | 330 |
| 16 |
660 |
- |
1000 |
- | 320 |
| 20 | 720 | 1100 | 1100 | 1650 | 390 |
| 25 |
720 |
1200 | 1150 | 1750 | 500 |
| 30 | 880 | 1300 | 1350 | 2000 | 600 |
| 40 | 950 | 1400 | 1450 | 2100 | 660 |
| 50 | 100 | 1500 | 1500 | 2200 | 720 |
| 60 | 1350 | 1750 | 2000 | 2650 | 1050 |
Для справки. Виды стандартной резьбы:
Услуги по подрезке ступиц и уменьшению диаметра - выполняются с высокой точностью на современном оборудовании.
| Вид услуги | Параметры | Стоимость |
| Подрезка длины ступицы | до Ø35 мм | 310 руб. |
| до Ø60 мм | 440 руб. | |
| до Ø90 мм | 800 руб. | |
| более Ø90 мм | 1000 руб. | |

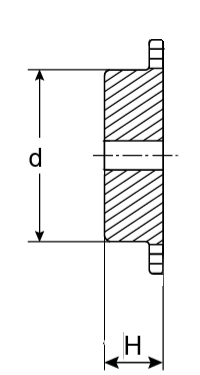

| Подрезка ширины H шестерни | до Ø35 мм | 500 руб. |
| до Ø60 мм | 800 руб. | |
| до Ø90 мм | 1000 руб. | |
| более Ø90 мм | 1250 руб. | |
| Уменьшение диаметра ступицы изделия | Каждые 5 мм обточки | 200 руб. |

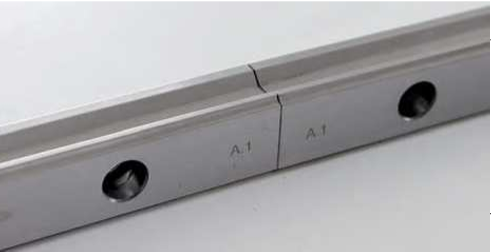

Стыковка выполняется для рельс с шариковой или роликовой кареткой, зубчатой рейки, вала с опорой.
Максимальная длина одной из стыкуемых деталей — 3000 мм
| Длина одной из стыкуемых деталей | Стоимость одного стыка |
| 1000 мм | 1200 руб. |
| 2000 мм | 1600 руб. |
| 3000 мм | 2300 руб. |
Фрезеровка шпоночного паза на валу — это создание продольной канавки, куда потом устанавливают шпонку. Она нужна, чтобы надёжно соединить вал с другой деталью (шестернёй, шкивом) и передать крутящий момент.
| Общие габариты паза b, мм | Глубина паза t по ГОСТ 23360-78, мм | 1-5шт | 10шт | 11-20шт | 21-50шт | 50шт+ |
| 3×3 | 1,8 | 950 | 900 | 830 | 700 | 560 |
| 4×4 | 2,5 | 950 | 900 | 830 | 700 | 560 |
| 5×5 | 3 | 950 | 900 | 830 | 700 | 560 |
| 6×6 | 3,5 | 1160 | 1100 | 1000 | 900 | 650 |
| 7×7 | 4 | 1160 | 1100 | 1000 | 900 | 650 |
| 8×7 | 4 | 1160 | 1100 | 1000 | 900 | 650 |
| 10×8 | 5 | 1300 | 1220 | 1100 | 1000 | 780 |
| 12×8 | 5 | 1300 | 1220 | 1100 | 1000 | 780 |
| 14×9 | 5 | 1800 | 1680 | 1500 | 1300 | 950 |
| 16×10 | 6 | 1800 | 1680 | 1500 | 1300 | 950 |
| 18×11 | 7 | 1800 | 1680 | 1500 | 1300 | 950 |
| 20×12 | 7,5 | 2000 | 1880 | 1700 | 1500 | 1150 |
| 22×14 | 9 | 2400 | 2280 | 2100 | 1900 | 1500 |
| 24×14 | 9 | 2400 | 2280 | 2100 | 1900 | 1500 |
| 25×14 | 9 | 2400 | 2280 | 2100 | 1900 | 1500 |
| 28×16 | 10 | 3000 | 2880 | 2700 | 2300 | 1900 |
| 32×18 | 11 | 3000 | 2880 | 2700 | 2300 | 1900 |
| Общие габариты паза b, мм | Глубина паза t по ГОСТ 23360-78, мм | 1-5шт | 10шт | 11-20шт | 21-50шт | 50шт+ |
| 3×3 | 1,8 | 650 | 600 | 530 | 400 | 260 |
| 4×4 | 2,5 | 650 | 600 | 530 | 400 | 260 |
| 5×5 | 3 | 650 | 600 | 530 | 400 | 260 |
| 6×6 | 3,5 | 860 | 800 | 700 | 600 | 350 |
| 7×7 | 4 | 860 | 800 | 700 | 600 | 350 |
| 8×7 | 4 | 860 | 800 | 700 | 600 | 350 |
| 10×8 | 5 | 1000 | 920 | 800 | 700 | 480 |
| 12×8 | 5 | 1000 | 920 | 800 | 700 | 480 |
| 14×9 | 5 | 1500 | 1380 | 1200 | 1000 | 650 |
| 16×10 | 6 | 1500 | 1380 | 1200 | 1000 | 650 |
| 18×11 | 7 | 1500 | 1380 | 1200 | 1000 | 650 |
| 20×12 | 7,5 | 1700 | 1580 | 1400 | 1200 | 850 |
| 22×14 | 9 | 2100 | 1980 | 1800 | 1600 | 1200 |
| 24×14 | 9 | 2100 | 1980 | 1800 | 1600 | 1200 |
| 25×14 | 9 | 2100 | 1980 | 1800 | 1600 | 1200 |
| 28×16 | 10 | 2700 | 2580 | 2400 | 2000 | 1600 |
| 32×18 | 11 | 2700 | 2580 | 2400 | 2000 | 1600 |
Мы делаем механическую обработку мелких деталей с точной подгонкой под характеристики и размеры согласно вашим чертежам. Наши специалисты выполняют широкий комплекс работ с металлом.
Особенности механической обработки изделий в компании ISKRA:
Наше оборудование гарантирует высокую точность, а контроль качества на каждом этапе исключает производственные дефекты. Мы применяем разные технологии в зависимости от конструктивных особенностей комплектующих и всегда индивидуально подходим к каждой задаче.
Мех обработку валов и другие работы выполняют опытные мастера. Они прекрасно разбираются в чертежах, свойствах металлов и особенностях оборудования. Во время процедур строго соблюдаются технологические требования ГОСТ.
Будем рады подробнее рассказать о наших услугах. Для получения консультации можете связаться с нашими специалистами по телефону или электронной почте. Также можно оставить запрос в чате на сайте.
