Жесткие соединительные муфты

Жесткие соединительные муфты применяют для постоянного соединения соосных валов, когда требуется передавать вращение без упругого элемента. При подборе учитывают посадочные диаметры, расчетный момент, частоту вращения и способ крепления.

Что представляют собой жесткие соединительные муфты

Жесткая соединительная муфта передает крутящий момент между строго соосными валами и не компенсирует радиальное, осевое или угловое смещение. Нагрузка проходит через корпус и крепеж, поэтому ошибки центровки увеличивают усилия на подшипники и опоры.

Виды и конструкция жестких муфт для валов

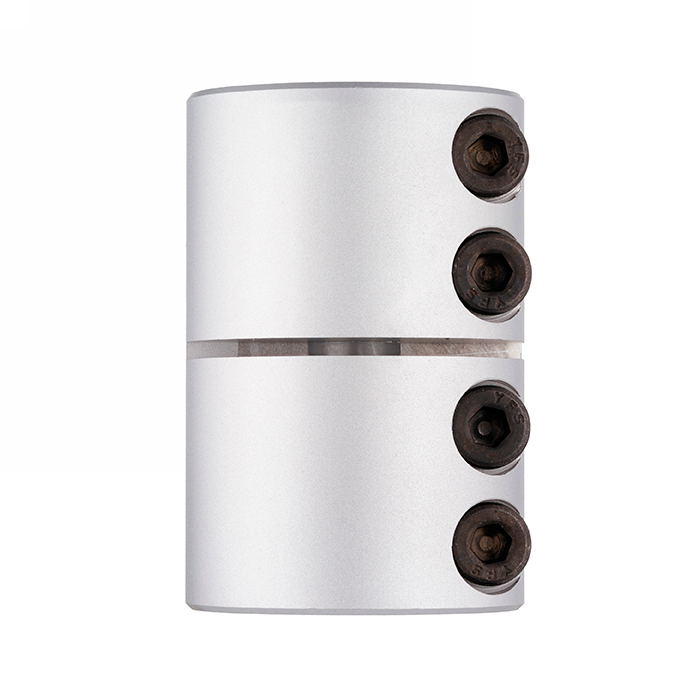

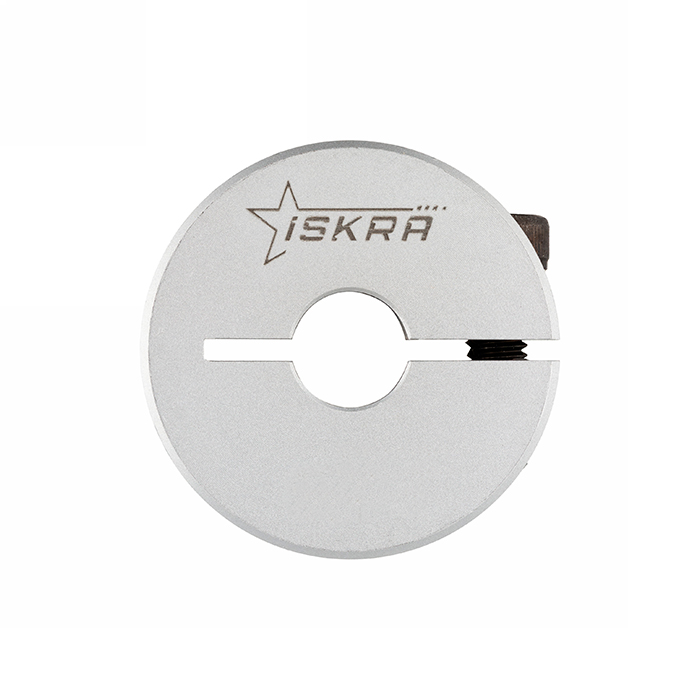

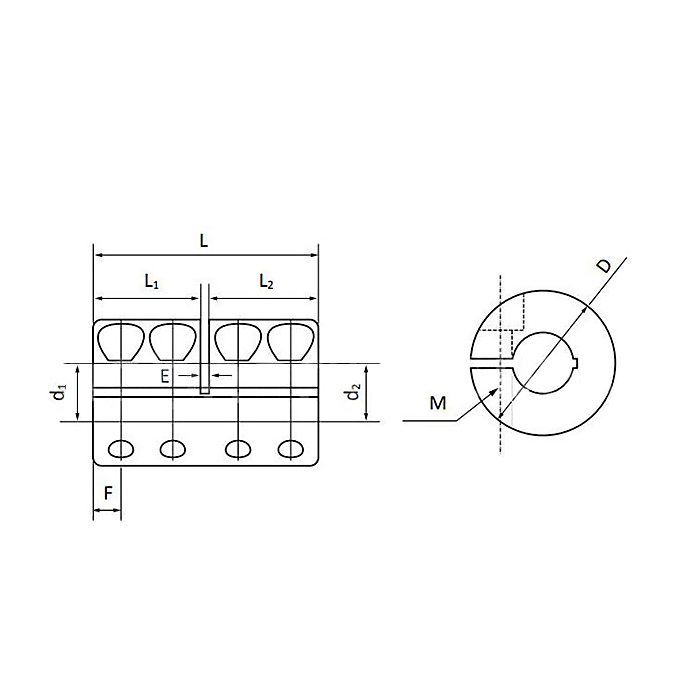

Жесткие муфты для валов выпускают в трех основных исполнениях: втулочном, фланцевом и продольно-свертном. Втулочная модель состоит из цельной втулки, фланцевая — из двух полумуфт с болтовым соединением, а продольно-свертная собирается из двух половин вдоль оси вала. Втулочные изделия изготавливают по ГОСТ 24246-96, а фланцевые — по ГОСТ 20761-96; эти стандарты задают параметры, конструкцию и размеры, а соответствие проверяют по документации выбранной серии. Миниатюрные зажимные исполнения указанными стандартами не охвачены и поставляются по техническим условиям производителя.

Исполнение	Конструкция	Стандарт
Втулочное	Цельная втулка на двух валах	ГОСТ 24246-96
Фланцевое	Две полумуфты с болтовым соединением	ГОСТ 20761-96

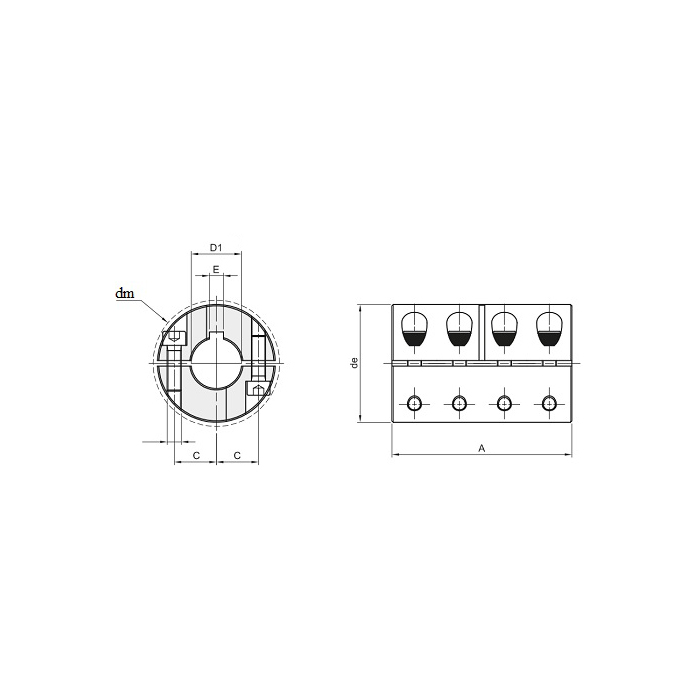

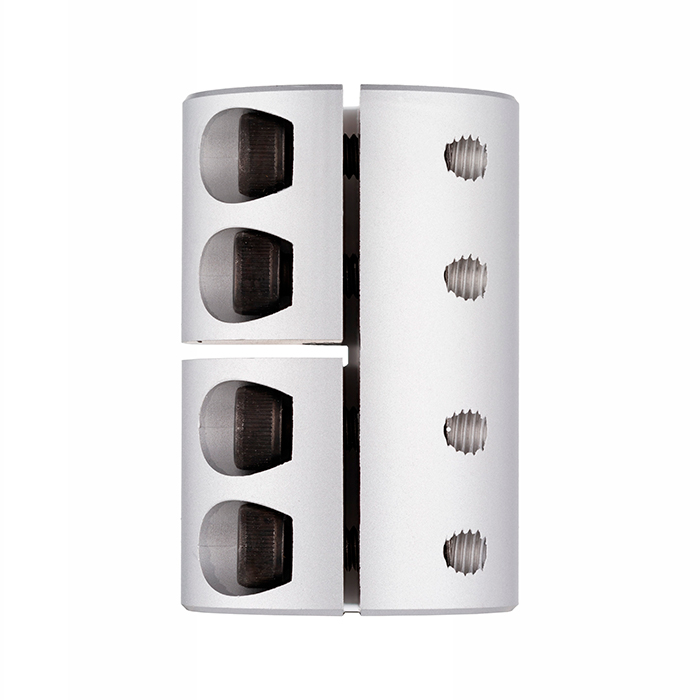

Продольно-свертное	Две половины, собираемые вдоль оси вала	По документации серии

Преимущества и ограничения жесткого соединения

Жесткое соединение валов точно передает угловое положение, но требует качественной центровки перед пуском. В конструкции нет эластомера или другого деформируемого элемента, поэтому она не предназначена для гашения ударов и вибраций. При ожидаемой несоосности, температурных перемещениях или динамических нагрузках выбирают компенсирующий тип соединения.

Как выбрать и заказать жесткую соединительную муфту

Жесткая муфта для валов подбирается по диаметрам посадок, номинальному и пиковому моменту, частоте вращения, варианту фиксации и условиям монтажа. Допустимая нагрузка должна быть не ниже расчетной с учетом режима пусков и остановок.

Для подбора укажите:

• диаметры посадочных мест обоих валов;
• номинальный и пиковый крутящий момент;
• частоту вращения;
• вариант фиксации ступиц;
• условия монтажа и режим пусков.

Чтобы купить жесткие соединительные муфты, передайте специалисту параметры обоих валов и привода. Цена зависит от типоразмера, материала, обработки отверстий и условий поставки — актуальные данные уточняют по каталогу ISKRA.

Частые вопросы

Какое исполнение выбрать — втулочное или фланцевое?

Фланцевое удобно, когда узел приходится разбирать без демонтажа валов. Втулочное компактнее при постоянном соединении, а продольно-свертное ставят, если доступ к торцам валов ограничен и вал нельзя сдвинуть вдоль оси.

Нужна ли шпонка для жесткой муфты?

Способ передачи момента зависит от исполнения: одни модели работают через шпоночное соединение, другие удерживают вал зажимом за счет трения. Вариант фиксации выбирают по конструкции посадочных мест и документации серии.
