Спиральные муфты

Спиральные муфты соединяют валы в компактных приводах и передают крутящий момент за счет упругой деформации цельного разрезного корпуса. При выборе учитывают нагрузку, скорость, посадочные размеры и допустимую несоосность.

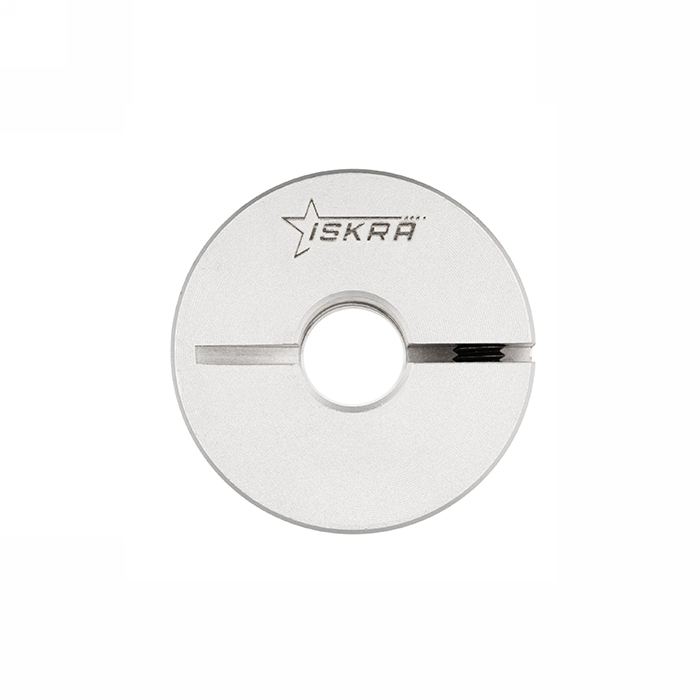

Что такое спиральные муфты и как они передают крутящий момент

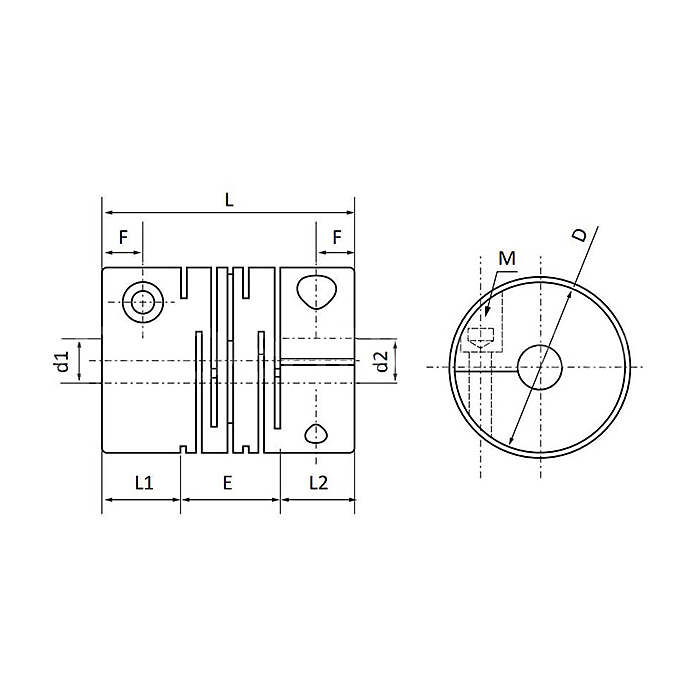

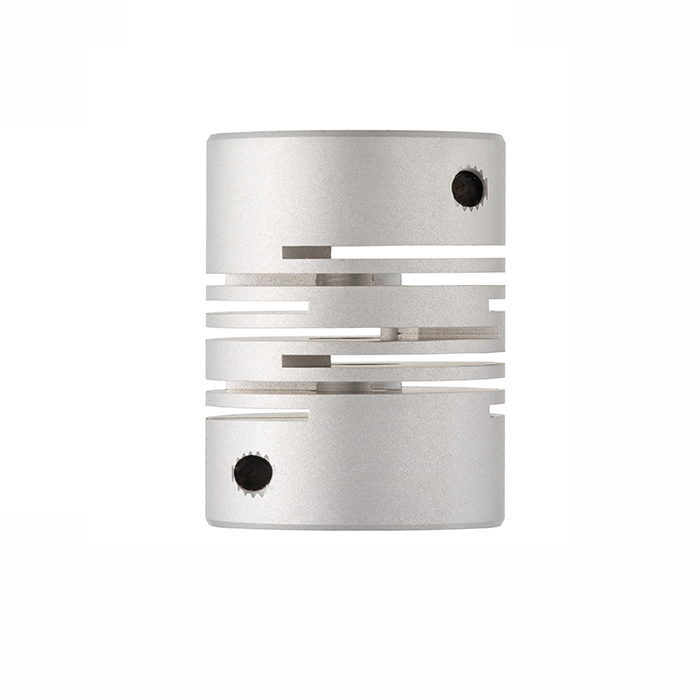

Спиральные муфты соединяют два вала и передают крутящий момент за счет упругой деформации цельного корпуса со спиральными прорезями. Прорези образуют податливые участки между двумя посадочными частями. От составных эластомерных конструкций такое исполнение отличается отсутствием отдельной вставки.

Какие смещения валов компенсирует спиральная муфта

Спиральная муфта для валов допускает осевое, радиальное и угловое смещение лишь в пределах характеристик выбранного типоразмера. Компенсационная способность зависит от геометрии прорезей, материала и размеров корпуса. Одновременное действие нескольких отклонений может снизить допустимое значение каждого из них, поэтому монтажную центровку все равно выполняют.

Как выбрать спиральную соединительную муфту для привода

Спиральную соединительную муфту выбирают по номинальному и пиковому моменту, частоте вращения, диаметрам обоих валов и паспортным пределам смещений. Посадочные отверстия должны соответствовать размерам валов и способу фиксации.

Для подбора нужны:

• диаметры и посадки обоих валов;
• рабочий и максимальный крутящий момент;
• частота вращения и режим пусков;
• расчетная осевая, радиальная и угловая несоосность;
• ограничения по габаритам и условиям среды.

Наружный диаметр не показывает допустимую нагрузку. Две модели одинакового размера могут различаться жесткостью, моментом инерции и пределами деформации, поэтому параметры сверяют по паспорту серии.

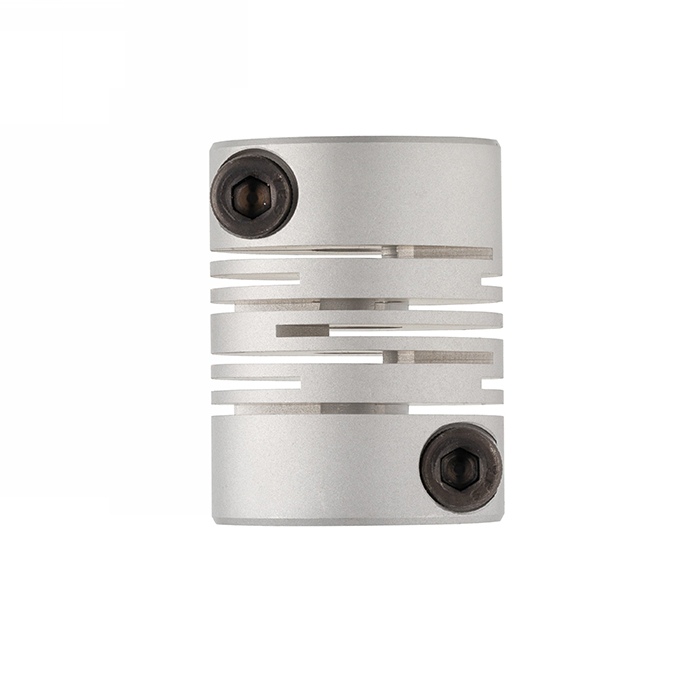

Для динамичного механизма отдельно проверяют крутильную жесткость. Недостаточная жесткость увеличивает угловое отставание ведомого вала, а слишком жесткое исполнение передает больше усилий на опоры при ошибках монтажа. Способ зажима также выбирают по конструкции посадочных мест: фиксация должна исключать проворачивание ступицы при расчетной нагрузке.

Где применяют спиральные муфты

Спиральные муфты применяют в компактных и точных приводах, где требуется компенсировать несоосность без отдельного упругого элемента. Для приводов с выраженными ударами, высокой инерцией или значительной несоосностью пригодность выбранного исполнения подтверждают расчетом и документацией производителя.

В станочном или робототехническом узле такая деталь может связывать двигатель с ходовым винтом, датчиком или другим ведомым элементом. Область применения сама по себе не подтверждает совместимость: для каждого механизма заново проверяют нагрузку, жесткость и скорость.

Спиральные муфты применяют:

• в системах автоматизации;
• в измерительном оборудовании;
• в станочных и робототехнических узлах;
• в приводах с небольшими моментами и ограниченными смещениями.

Как купить спиральную муфту

Чтобы купить спиральные муфты, передайте специалисту параметры валов, нагрузки и скорости, а также требования к компенсации смещений. Цена зависит от типоразмера, материала, исполнения отверстий и условий поставки. Актуальные позиции сравнивают по каталогу ISKRA, не перенося характеристики одной модели на всю категорию.

Частые вопросы

Чем спиральная муфта отличается от кулачковой с эластомерной вставкой?

В спиральной нет отдельной вставки: момент передает упругий корпус с прорезями. Кулачковая работает через сменный эластомер, который лучше гасит удары, но уступает по точности передачи углового положения.

Можно ли дорабатывать спиральную муфту под свой вал?

Механическая доработка меняет жесткость и допустимую нагрузку, поэтому паспортные параметры перестают действовать. Диаметр расточки и способ фиксации заказывают по документации производителя, а не выполняют самостоятельно.

Подойдет ли спиральная муфта для энкодера?

Подойдет, если момент, частота вращения и смещения укладываются в паспорт типоразмера. Для датчиков выбирают исполнение с малым моментом инерции и достаточной крутильной жесткостью, иначе теряется точность отсчета.
