Муфта соединительная FC16-P2 ISKRA

0 отзывов
1 вопрос

Общие характеристики

Материал
алюминий, алюминиевый сплав
Тип
спиральный, с чпу, fc16-p2
Вес, кг
0,009
Наружный диаметр D, мм
16
Диаметр D, мм
16
Длина L, мм
23
Длина L1/L2, мм
6,5
Допустимое отклонение (осевое), мм
0,4
Допустимое отклонение (радиал.), мм
0,1
Характеристики
Описание
Доставка
Вопросы (1)
Отзывы (0)
Рекомендованные товары
Характеристики
Материал
алюминий, алюминиевый сплав
Тип
спиральный, с чпу, fc16-p2
Вес, кг
0,009
Наружный диаметр D, мм
16
Диаметр D, мм
16
Длина L, мм
23
Длина L1/L2, мм
6,5
Допустимое отклонение (осевое), мм
0,4
Допустимое отклонение (радиал.), мм
0,1
Допустимое отклонение (угловое.), градусы
2
Максимальная частота вращения, об/мин
24 000
Максимальный крутящий момент, Н*м
1
Момент затяжки, Н*м
1
Номинальный крутящий момент, Н*м
0,5
Отверстие d1 min, мм
5
Отверстие d2 max, мм
8
Посадка на вал
под расточку
Резьба M
M2,5
Статическая жесткость при кручении, Н*м/рад
80
Ширина E, мм
10
Ширина F, мм
3
Описание

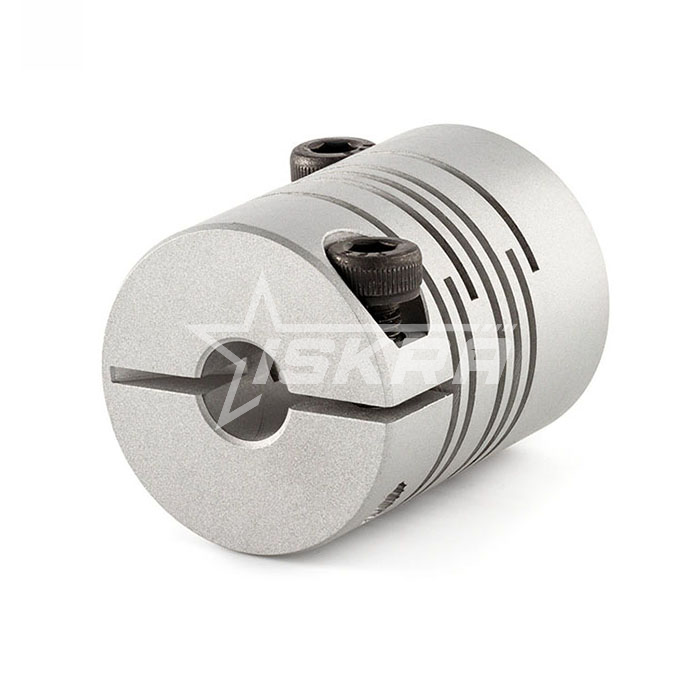

Муфта соединительная FC16-P2 ISKRA изготовлена из алюминиевого сплава. Принадлежит к типу спиральных муфт. Используется для передачи крутящего момента, путем соединения валов в механизмах.
Минимальный диаметр внутреннего отверстия - 5 мм.
Максимальный диаметр внутреннего отверстия - 8 мм.
Длина - 23 мм.
Наружный диаметр - 16 мм.
Вес - 0,009 кг.

Доставка

Населенный пункт *

Выберите свой город в списке. Если вы не нашли свой город, выберите "другое местоположение", а город впишите в поле "Город"

Вопросы (1)
  • Profile photo

    Александр

    Поясните, пожалуйста, функциональное назначение дополнительных поперечных надрезов. И почему на этой муфте по одному винту на каждый вал, а не по два, как на муфте RC16-C ISKRA.
    • Официальный представитель

      Александр, добрый день!
      Разрезы необходимы для компенсации несоосности. Жесткие же муфты, к которым относится муфта RC16-C ISKRA - ничего не компенсируют, а только соединяют валы, за счет чего могут выдерживать больший крутящий момент, для этого и имеют в конструкции дополнительные закрепительные винты.
Отзывы (0)
