Шариковые опоры

Эти детали обеспечивают свободное перемещение груза по горизонтали. Их ставят в конвейерный стол и другое оборудование, где товар нужно подавать или разворачивать без направляющих роликов.

Что такое шариковая опора и как она устроена

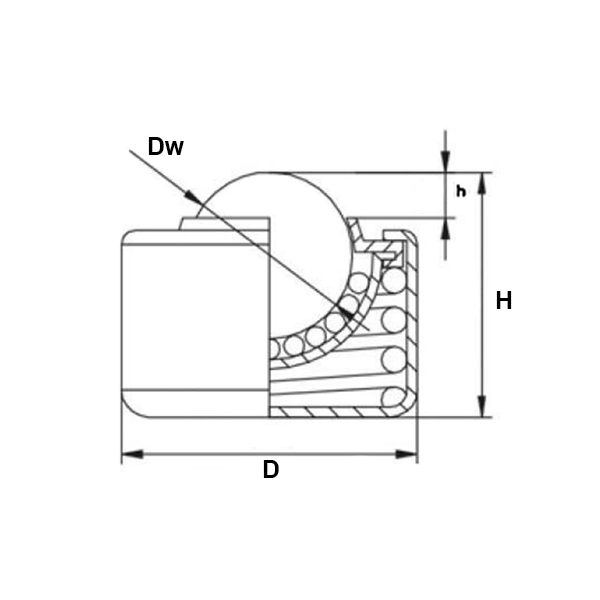

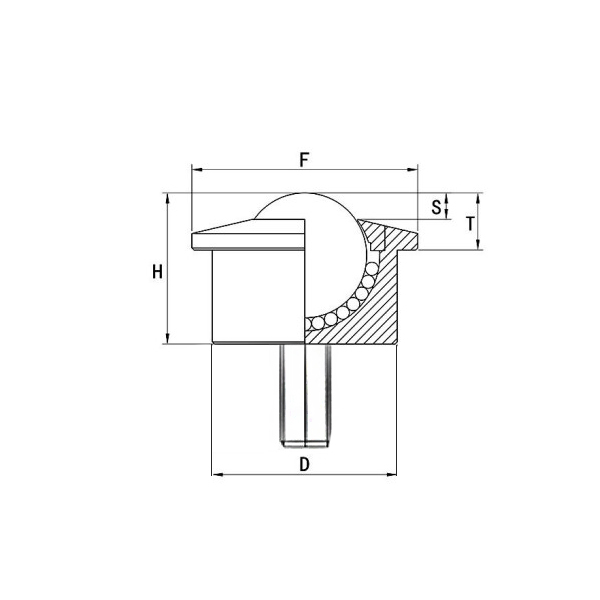

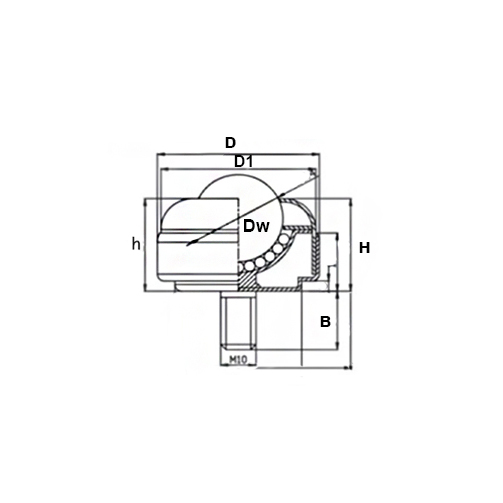

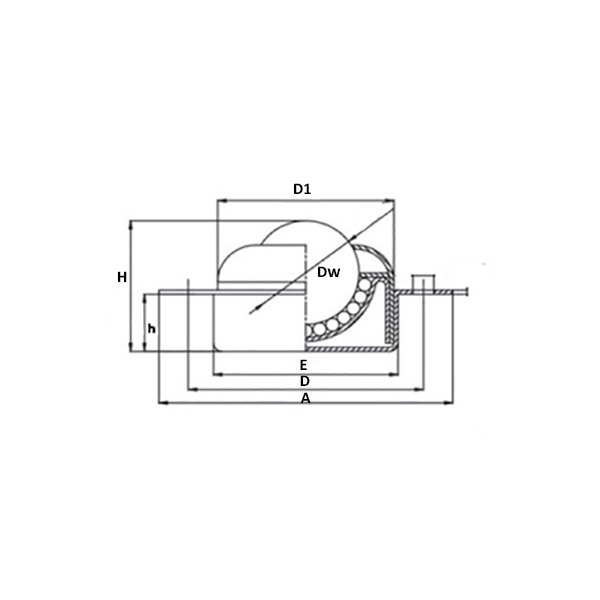

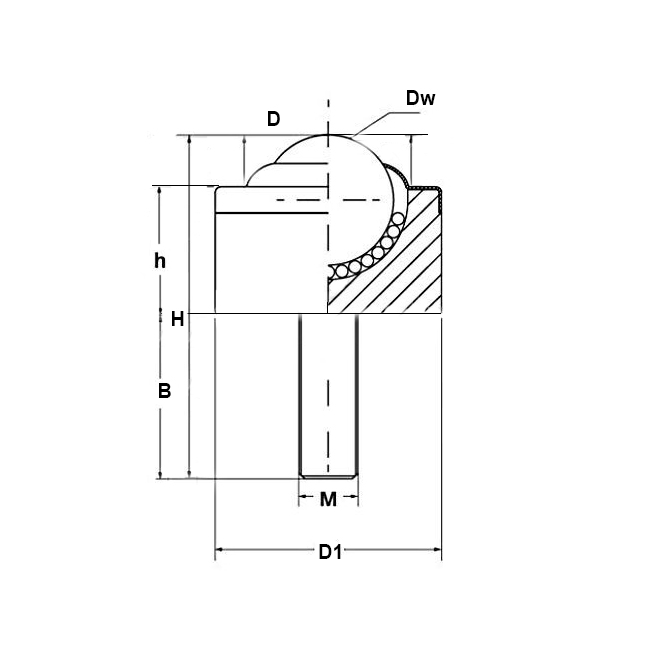

Основной шар катится по слою малых подпорных шариков. Качение снижает трение, а корпус передаёт усилие на основание. Узел допускает ход на 360°, тогда как подшипник поддерживает вал и его вращение вокруг оси. Поэтому выражение опора шарикового подшипника технически неточно.

Конструкция включает:

• несущий элемент;
• подпорные шарики;
• стальной или пластиковый корпус;
• уплотнение;
• фланец либо посадочную обойму.

Виды шариковых опор

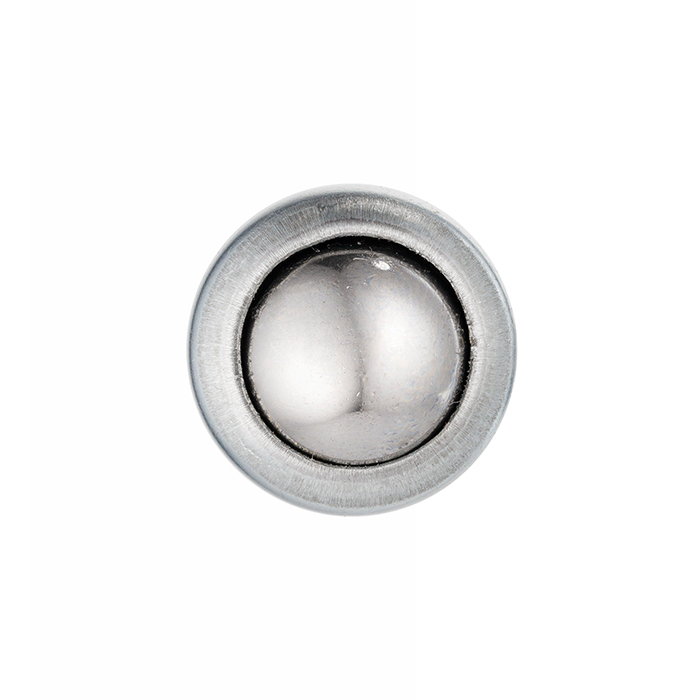

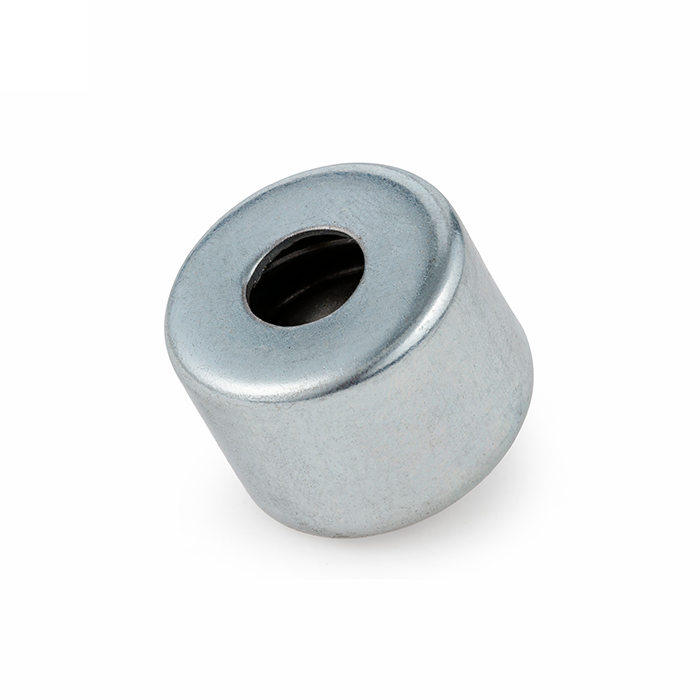

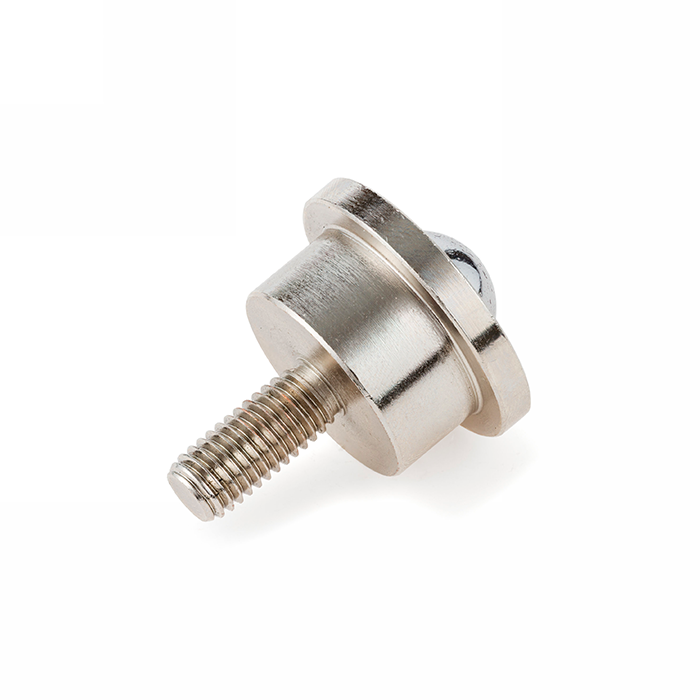

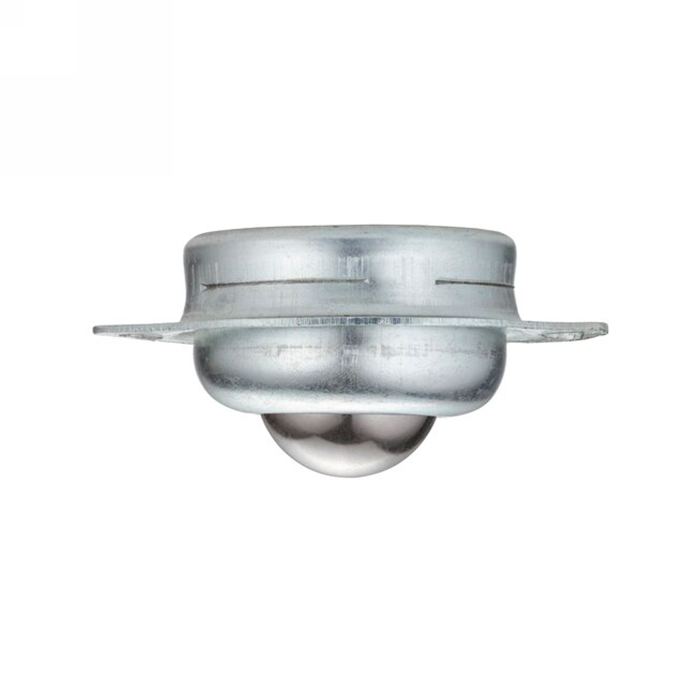

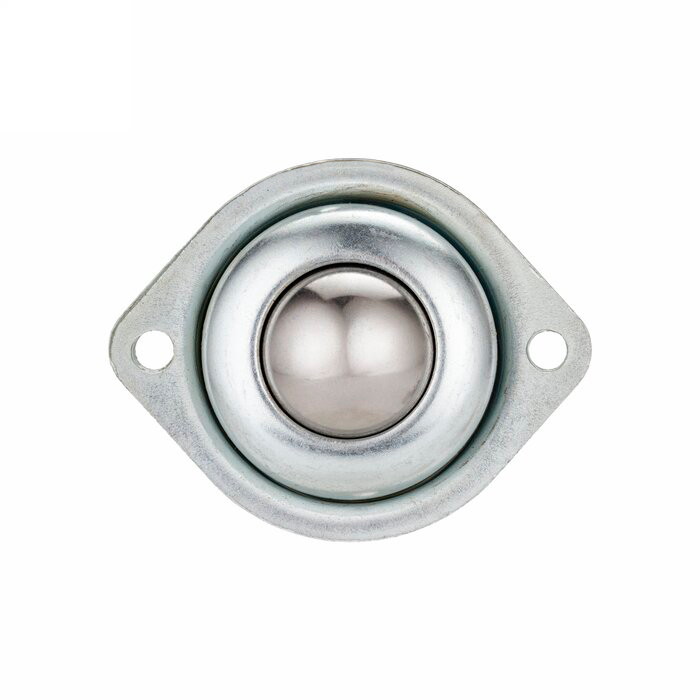

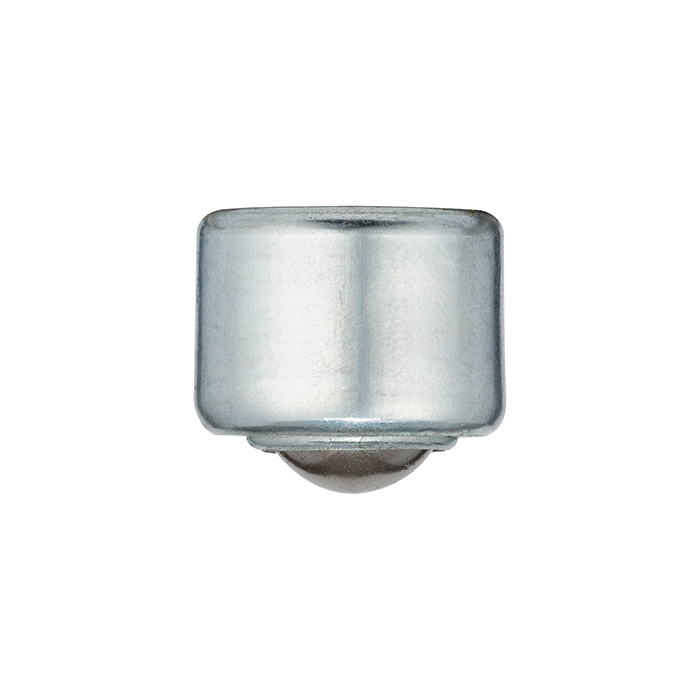

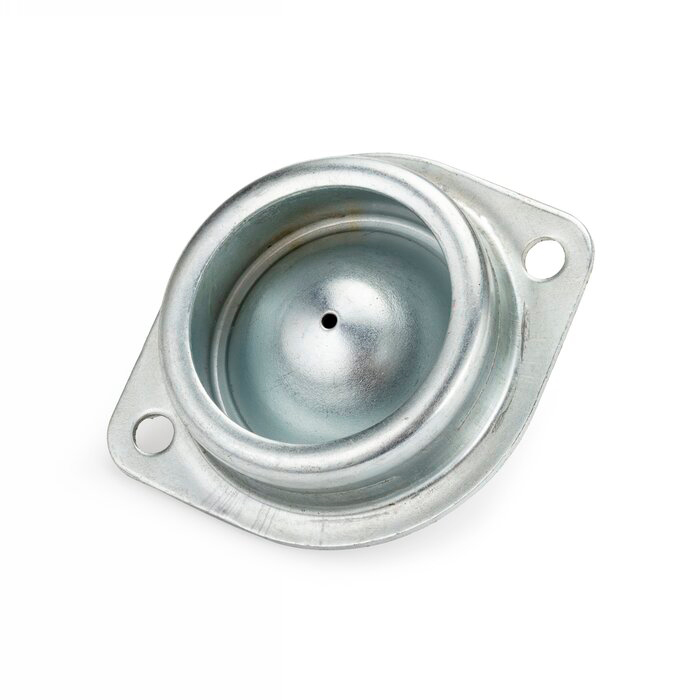

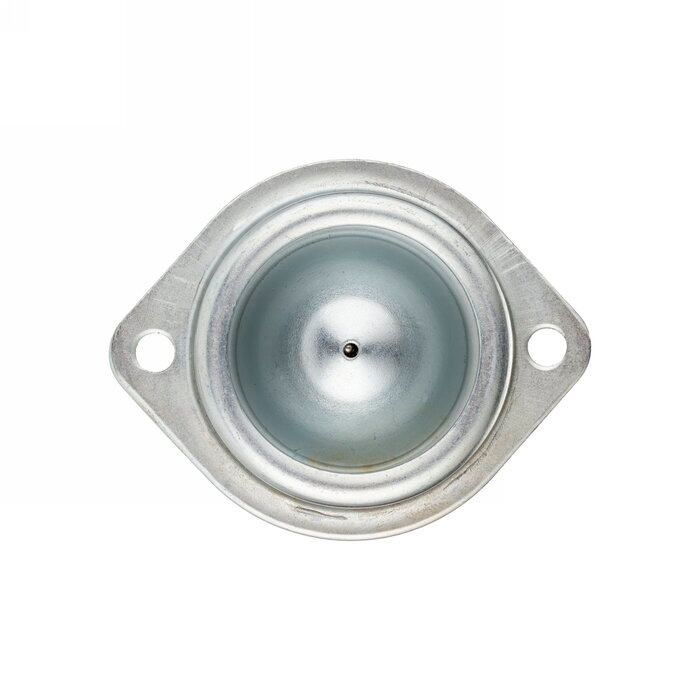

Врезной тип устанавливают в отверстие, фланцевый крепят поверх основания. Поворотный узел даёт свободное направление хода, неповоротный шариковый упор направляет изделие заданным образом. Для тяжёлых деталей применяют промышленные шариковые опоры для больших нагрузок.

Вид	Исполнение	Материал	Грузоподъёмность	Применение
Врезной	Без фланца	Сталь / пластик	По паспорту	Стол, мебель
Фланцевый	Площадка под винты	Сталь	По паспорту	Конвейерный участок
Усиленный	Массивная чашка	Сталь	Повышенная	Тяжёлое оборудование

Где применяются шариковые опоры

Шариковые опоры свободного перемещения используют на следующих объектах:

• рольганговые и сортировочные линии;
• упаковочные машины;
• сборочные посты;
• мебельный стол;
• зоны ручной обработки товара.

Рабочие поверхности выводят на один уровень, чтобы груз не цеплялся за ролик.

Как выбрать шариковую опору

1. Определите максимальную массу с запасом на удар.
2. Разделите её на допустимое усилие одной модели.
3. Разместите элементы так, чтобы изделие лежало минимум на трёх точках.
4. Проверьте диаметр, размер и крепление.
5. Для влажной среды выберите нержавеющее или полимерное исполнение.

В каталоге ISKRA можно купить шариковую опору в интернет-магазине: цена и наличие указаны в карточке товара. Доступны доставка, поставка оптом и подбор производителя.

Часто задаваемые вопросы

Чем шариковая опора отличается от подшипника?

Она поддерживает груз и даёт ему двигаться в разные стороны; подшипник направляет вращение вала.

Какую нагрузку выдерживает шариковая опора?

Предел зависит от серии, диаметра и материала. Используйте паспорт модели с запасом на удар.

В чём разница между врезной и фланцевой опорой?

Первая монтируется в отверстие, вторая фиксируется площадкой к поверхности.

Можно ли ставить шариковые опоры вертикально?

Только если такое положение разрешено производителем.

Из какого материала выбрать опору для влажной среды?

Из нержавеющей стали или совместимого со средой пластика.

Как рассчитать количество опор на роликовый стол?

Разделите массу изделия на паспортную грузоподъёмность одной точки, добавьте запас и проверьте опирание минимум на три элемента.
