Сильфонные муфты соединяют валы в точных приводах и передают момент через металлический гофрированный элемент. Они компенсируют небольшую несоосность, однако допустимые перемещения и нагрузки определяются паспортом конкретной серии.
Что такое сильфонная муфта для валов

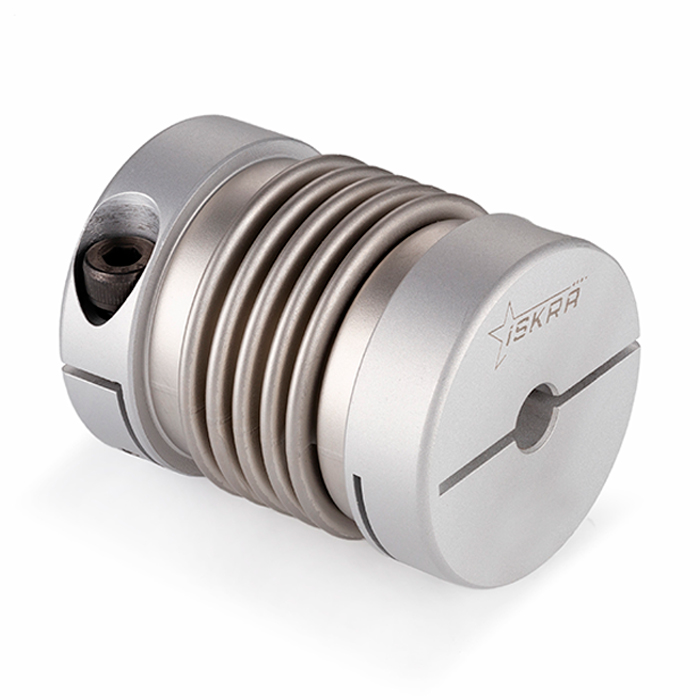

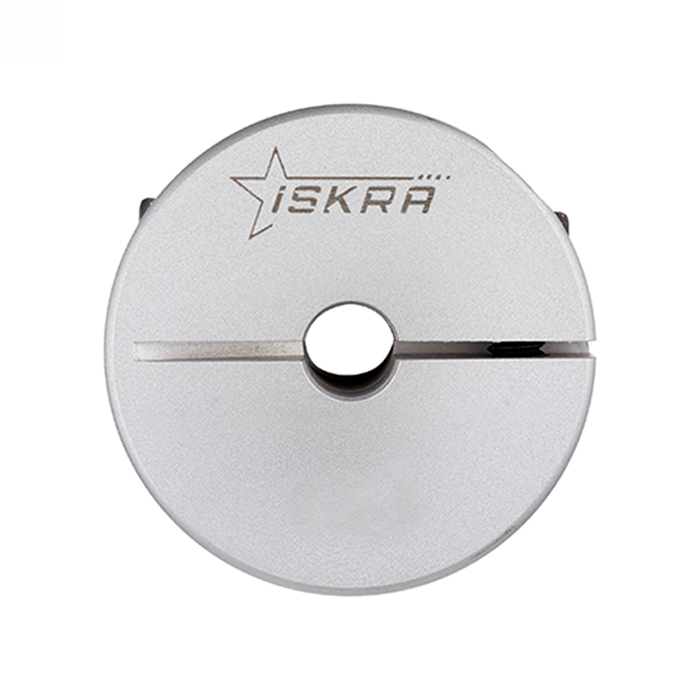

Сильфонная муфта для валов состоит из двух ступиц и металлического сильфона, который передает крутящий момент и деформируется при ограниченных смещениях. В конструкции нет эластомерной вставки. Материал ступиц, способ их фиксации и соединение с сильфоном зависят от исполнения.
Преимущества и области применения сильфонных муфт
Сильфонные соединительные муфты отличаются высокой жесткостью на кручение и способны передавать вращение без люфта при правильном монтаже. Их применяют там, где важна точность позиционирования. Ослабленный зажим или перегрузка ухудшают точность независимо от конструкции.
Типичные области применения:
- сервоприводы;
- шаговые приводы;
- измерительные системы;
- узлы с энкодерами.
Небольшой момент инерции отдельных исполнений полезен в механизмах с частыми разгонами и торможениями. Это свойство нельзя распространять на весь ассортимент: массу и инерционные характеристики сравнивают по таблицам конкретных моделей.
Какие смещения компенсирует сильфон
Металлический сильфон воспринимает осевые, радиальные и угловые смещения только в пределах характеристик выбранного типоразмера. Одновременное действие нескольких отклонений может уменьшить доступный запас по каждому направлению. Компенсация не отменяет центровку: превышение паспортного значения создает лишнюю нагрузку на сильфон и подшипники.
Как выбрать и заказать сильфонную соединительную муфту

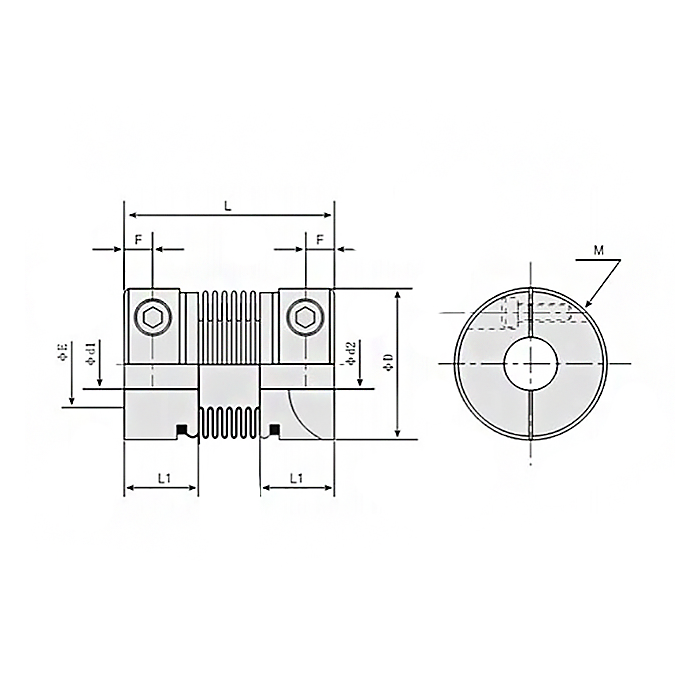

Сильфонную соединительную муфту выбирают по диаметрам обоих валов, способу фиксации, рабочему и пиковому моменту, частоте вращения, крутильной жесткости и допустимой несоосности.
Для технического подбора передайте:
- размеры и посадки валов;
- момент, скорость и цикл нагрузки;
- осевое, радиальное и угловое смещение;
- требования к точности и условиям среды.
Чтобы купить сильфонные муфты, сопоставьте эти данные с паспортом серии и передайте их специалисту. Цена определяется типоразмером, материалом и способом крепления; стоимость и наличие уточняют по актуальному каталогу ISKRA.
Частые вопросы
Чем сильфонная муфта отличается от спиральной?
В сильфонной момент передает гофрированный металлический сильфон между двумя ступицами, в спиральной — цельный корпус с прорезями. Выбор ведут по крутильной жесткости, допустимым смещениям и моменту, указанным в паспорте серии.
Подходит ли сильфонная муфта для ударных нагрузок?
Металлический сильфон не гасит удары и рассчитан на ограниченную деформацию. При ударных, реверсивных нагрузках и большой инерции пригодность подтверждают паспортом либо выбирают исполнение с упругим эластомерным элементом.
