Торообразные муфты передают крутящий момент через упругую оболочку между двумя полумуфтами. Их применяют в приводах с переменными, ударными и вибрационными нагрузками, если рабочие параметры укладываются в паспортные пределы типоразмера.
Конструкция и принцип работы муфты с торообразной оболочкой

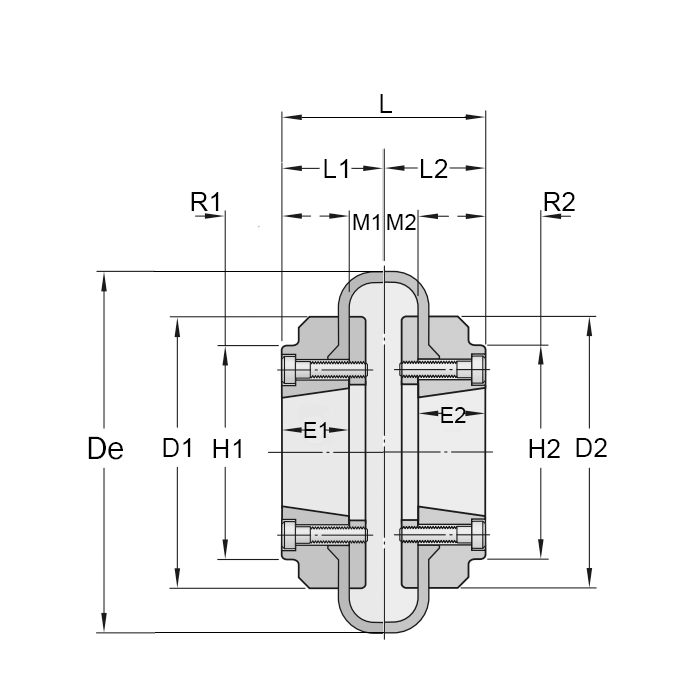

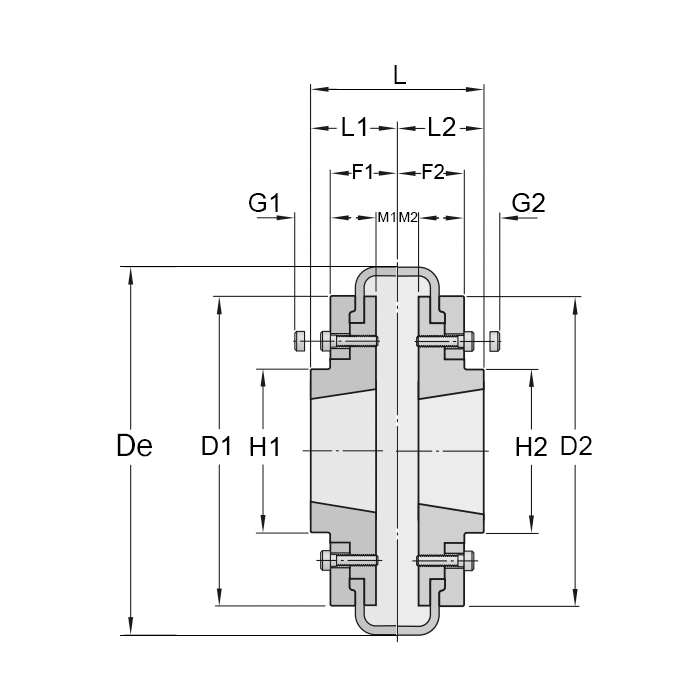

Муфта с торообразной оболочкой передает крутящий момент через упругий элемент, закрепленный между двумя металлическими полумуфтами. Конструкция также включает прижимные детали. При вращении оболочка деформируется под динамической нагрузкой, а возможность заменить ее без разборки привода зависит от исполнения изделия и доступности крепежа.
Какие нагрузки и смещения компенсируют упругие торообразные муфты
Упругие торообразные муфты компенсируют осевое, радиальное и угловое смещение, одновременно смягчая ударные и вибрационные воздействия в пределах выбранного типоразмера. Точные значения берут из таблицы конкретной модели. Превышение допустимой деформации ускоряет износ оболочки и увеличивает нагрузку на соседние узлы.
Как выбрать муфту с торообразной оболочкой
Муфту с торообразной оболочкой выбирают по номинальному и максимальному моменту, частоте вращения, диаметру вала и допустимым смещениям полумуфт.
Для проверки нужны:
- параметры нагрузки и скорость привода;
- размеры и посадки соединяемых валов;
- осевое, радиальное и угловое отклонение;
- условия среды и доступное монтажное пространство.
Муфты упругие с торообразной оболочкой могут соответствовать ГОСТ Р 50892-96, если это подтверждено паспортом конкретного изделия.
При одновременном действии нескольких видов несоосности допустимый запас по каждому направлению может уменьшаться. Отдельно проверяют материал оболочки и возможность ее замены: условия среды, температура и доступ к прижимным деталям влияют на обслуживание узла.
Дополнительно проверяют:
- материал оболочки и его стойкость к среде;
- рабочую температуру узла;
- возможность замены оболочки;
- доступ к прижимным деталям при обслуживании.
Где применяют торообразные муфты
Торообразная муфта применяется в промышленных приводах с ударными, вибрационными и переменными нагрузками при соблюдении паспортных ограничений выбранного исполнения. Пригодность для частых реверсов, высокой скорости или агрессивной среды определяют по материалу оболочки и документации изделия.
Как купить торообразную муфту
Чтобы купить торообразную муфту, укажите типоразмер либо передайте рабочие параметры привода и требования к исполнению. Перед заказом проверяют размеры, конструкцию, материал оболочки, наличие и условия поставки — от них зависит и цена. Актуальную стоимость уточняют по каталогу ISKRA.
Частые вопросы
Из какого материала изготавливают торообразную оболочку?
Оболочку выполняют из эластомерных материалов, стойкость которых к температуре, маслам и озону различается. Конкретную марку, рабочий диапазон температур и допустимые условия среды берут из паспорта выбранного изделия.
Как понять, что оболочку пора менять?
На износ указывают трещины, расслоение, остаточная деформация оболочки, увеличение люфта, повышенная вибрация и нагрев узла. При таких признаках привод останавливают и проверяют состояние оболочки и крепежа.
Чем торообразная муфта отличается от втулочно-пальцевой?
Торообразная передает момент через цельную упругую оболочку и лучше компенсирует смещения с демпфированием ударов. Во втулочно-пальцевой момент идет через пальцы с упругими втулками, которые изнашиваются иначе.
