Маркировка подшипников: полная расшифровка обозначений, размеров и типов

На каждом подшипнике есть маркировка — закодированная информация о параметрах. С ее помощью можно определить габариты, конструкцию и эксплуатационные характеристики комплектующих. Умение читать маркировку экономит время при подборе деталей для замены и помогает избежать ошибок при покупке. Это особенно важно для промышленных предприятий, где простой оборудования из-за неправильно выбранной запчасти обходится дорого.

В статье мы расскажем, что означает маркировка подшипника, как правильно ее читать, чтобы определить размер, тип и конструктивные особенности деталей. Также дадим примеры расшифровки популярных моделей комплектующих.

Системы обозначения подшипников

В России применяется система обозначений по ГОСТ 3189 (действующая редакция — ГОСТ 3189-2024; ранее — ГОСТ 3189-89), а также международная система ISO (часто в интерпретации DIN у европейских производителей).

Отечественный стандарт (ГОСТ 3189-89)

Маркировка подшипников по ГОСТу представляет собой семизначный цифровой код, каждая позиция которого несет определенную информацию. Система разработана таким образом: первые цифры слева указывают на тип и конструктивные особенности, а последние — на размерные характеристики. Также маркировка включает буквенные обозначения.

ГОСТ охватывает все основные типы подшипников качения. Он устанавливает единые правила присвоения обозначений. Регламентирует не только структуру основного кода, но и порядок применения префиксов и суффиксов для маркировки специальных исполнений.

Зарубежный стандарт (ISO/DIN)

Международная система маркировки ISO использует буквенно-цифровые комбинации, где буквы и цифры обозначают тип и исполнение подшипника, а бренд указывается отдельно.

Логика построения кода: сначала указывается тип конструкции, потом размерные серии и диаметр отверстия. Префиксы и суффиксы могут быть не цифрами, а латинскими символами. При этом многие производители добавляют собственные обозначения для специальных модификаций, что усложняет универсальную расшифровку. Это требует знакомства с каталогами конкретных брендов для точной идентификации изделия.

Структура маркировки

Здесь мы говорим о структуре — как расшифровать маркировку подшипника по цифровым и буквенным обозначениям. В следующих блоках будет более подробная информация по всем кодам.

Основное цифровое обозначение

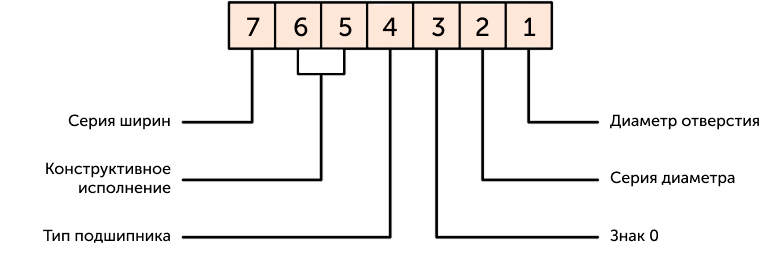

Обозначение подшипников состоит из семизначного кода, разделенного на блоки. Читать маркировку нужно справа налево.

Две правые позиции — это диаметр отверстия. Третья справа цифра показывает серию диаметров, то есть соотношение между внутренним и наружным размерами. Четвертая указывает на тип конструкции: шарикоподшипник, роликовый, игольчатый или другой.

Пятая и шестая позиции несут информацию о конструктивных особенностях и модификациях. Седьмая — самая левая — определяет серию ширины, то есть габарит по высоте.

Важно понимать, что не все позиции обязательно заполняются. Для стандартных конструкций некоторые цифры могут отсутствовать, и тогда номер получается короче семи знаков. Например, подшипник 305 имеет всего три цифры, но по правилам его полное обозначение — 0000305, где нули слева опущены для краткости.

Дополнительные знаки слева и справа (префиксы и суффиксы)

Слева и справа от основного кода могут добавляться обозначения, которые уточняют исполнение: класс точности, внутренний зазор, наличие шайб/уплотнений, конструктивные отличия, материал сепаратора и т. п.

Важно: часть таких кодов стандартизирована, а часть — зависит от производителя (особенно в ISO-маркировке).

Расшифровка маркировки подшипников для чайников

Запомните три основные позиции (справа налево), и этого для начала будет достаточно:

• последние две цифры — диаметр отверстия;
• третья цифра — габаритная серия;
• четвертая цифра — конструкция (0 — радиальный шариковый однорядный, 2 — роликовый сферический двухрядный, 6 — шариковый с углом контакта и так далее).

Левые позиции анализируйте в последнюю очередь. Для полного понимания сверьтесь со справочной литературой или таблицей.

Новичкам рекомендуется начинать с простых однорядных шариковых подшипников — их структура наиболее понятна. После освоения базовых принципов можно переходить к более сложным разновидностям: коническим, упорным, игольчатым. Постепенно вы научитесь определять тип подшипника с первого взгляда на маркировку.

Как определить размер комплектующего по маркировке

Внутренний диаметр

Для деталей диаметром от 20 до 495 мм применяется простое правило: чтобы определить параметр, умножьте две последние цифры маркировки на пять. Например, если код заканчивается на «05», то d = 25 мм. Обозначение «12» соответствует 60 мм.

Для малых диаметров действует прямое соответствие: 00=10 мм, 01=12 мм, 02=15 мм, 03=17 мм. Начиная с 04, диаметр получают умножением кода на 5.

Стоит отметить, что для диаметров свыше 500 мм применяется дробное обозначение через косую черту. Например, маркировка /560 означает внутренний диаметр 560 мм. Такие крупногабаритные подшипники используются в прокатных станах, ветрогенераторах, морских судах и другом тяжелом оборудовании.

Серия диаметра и ширины

В ГОСТ третья цифра справа обозначает серию диаметров (косвенно влияет на D при заданном d). Крайняя слева — задает серию ширины. Она показывает, насколько широк подшипник при заданном диаметре отверстия. Узкие серии применяются там, где пространство ограничено. Широкие выдерживают большие осевые нагрузки.

Инженеры-конструкторы при проектировании механизмов учитывают не только нагрузки, но и доступное пространство. Иногда приходится выбирать между компактным подшипником легкой серии с меньшим ресурсом и массивным комплектующим, требующим изменения конструкции узла. Правильный баланс — ключ к надежности и экономичности.

В ISO логика такая: первая цифра — тип; вторая — серия (габаритная серия); две последние — код отверстия.

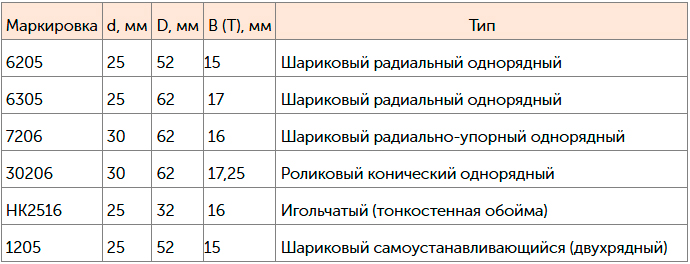

Таблица размеров подшипников

Таблица размеров подшипников — незаменимый инструмент при подборе. Предлагаем типовые обозначения моделей (примеры ISO):

Современные каталоги также содержат расширенные таблицы с указанием динамической и статической грузоподъемности, предельной частоты вращения, массы изделия. Эти данные необходимы для расчета ресурса и проверки соответствия условиям работы механизма.

Расшифровка типа подшипника

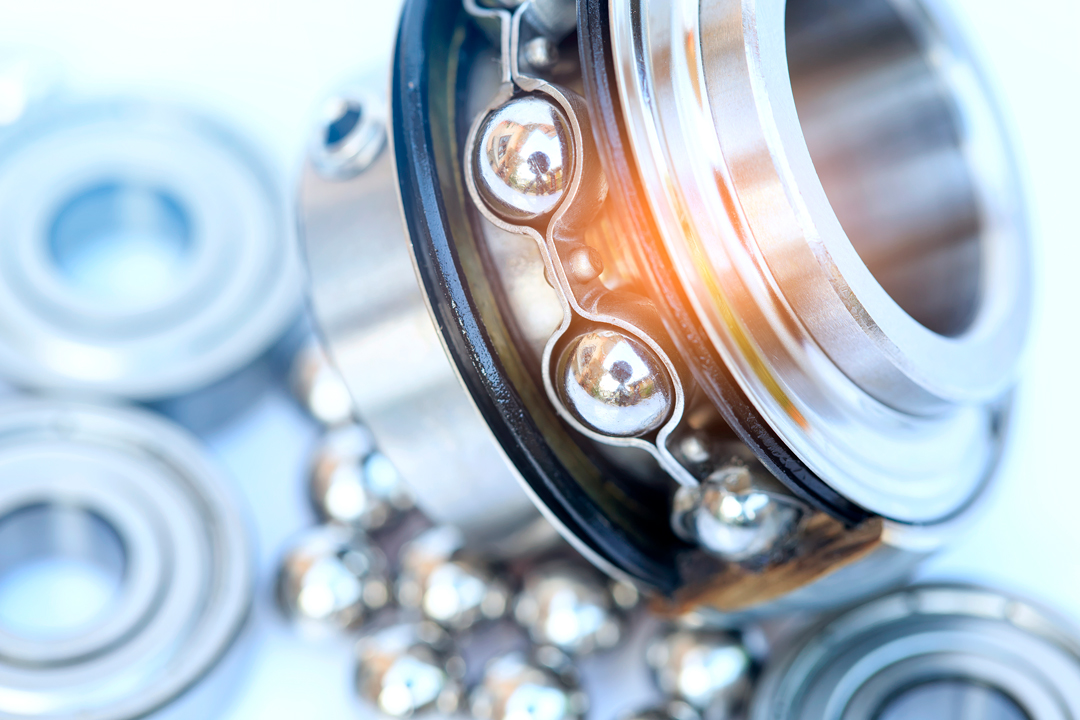

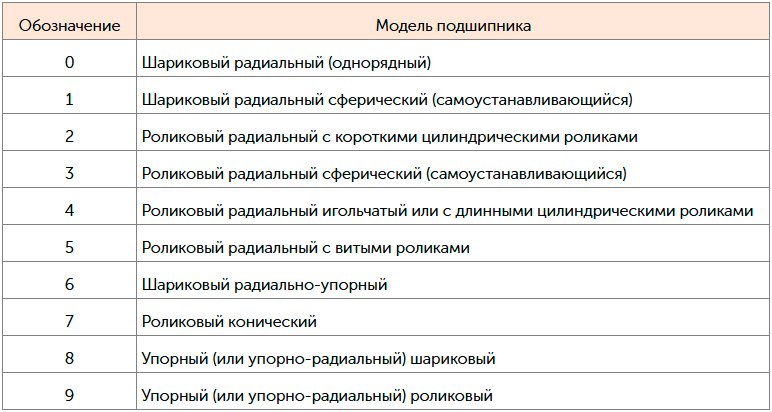

Четвертая справа цифра в маркировке по ГОСТу обозначает тип конструкции. Существует несколько десятков разновидностей, вот основные:

Важно: в ISO коды типов устроены иначе (например, 6205 — радиальный шариковый, 7206 — радиально-упорный шариковый, 30206 — конический роликовый). Поэтому не применяйте цифровую классификацию ГОСТ на ISO-обозначения.

Каждый тип подшипников имеет свою область применения, определяемую характером нагрузок. Например, упорные подшипники незаменимы в вертикальных валах турбин и насосов, где вес ротора создает значительную осевую силу. Радиально-упорные подшипники устанавливают в шпиндели станков, где требуется одновременная работа с радиальными и осевыми компонентами нагрузки.

Как обозначаются конструктивные особенности

Точность

Класс точности определяет допуски на изготовление. В российской практике применяется цифровая градация: 0, 6, 5, 4, 2, Т (от меньшей к большей точности). Нулевой класс — нормальный, применяется в общем машиностроении. Шестой и пятый — повышенная точность для станков и редукторов.

В международной системе используются обозначения P0, P6, P5, P4, P2. Чем меньше номер, тем выше требования к геометрии. Класс Т (прецизионный) применяется в измерительных приборах, гироскопах, авиационных двигателях — там, где биение вала должно быть минимальным.

Высокоточные изделия стоят дороже — разница в цене между классами может быть в 5–10 раз. Поэтому важно правильно подбирать комплектующие по точности, чтобы избежать необоснованного увеличения расходов.

Внутренний зазор

Радиальный зазор между кольцом и телами качения влияет на работу узла. Подбирается в зависимости от температурного режима и посадки. Стандартный вариант — С0 (часто не указывается), С2 — уменьшенный, С3 — увеличенный, С4 — большой.

При нагреве вала и корпуса зазор уменьшается. Если изначально он мал, возникает натяг, ускоряющий износ. Увеличенный зазор компенсирует тепловое расширение. Маркировка с суффиксом С3 означает: подшипник рассчитан на работу при повышенных температурах или с натягом по валу.

Неправильный выбор зазора — частая причина преждевременного выхода из строя. При недостаточном расстоянии возникает перегрев, при избыточном — повышенный уровень вибрации и шума. Расчет оптимального зазора учитывает материалы деталей, температуру эксплуатации, характер посадки и скорость вращения.

Защитные шайбы и уплотнители

Буквы справа от основного кода указывают на наличие защиты от загрязнений. Z — одна металлическая шайба, ZZ — две шайбы с обеих сторон. Они предотвращают попадание пыли, но не герметизируют полностью.

RS — одно каучуковое уплотнение, контактирующее с кольцом. 2RS — два уплотнения, полная герметизация. Такие подшипники поставляются с заводской смазкой и не требуют обслуживания. Уплотнения увеличивают момент трения, но продлевают срок службы в грязных условиях.

Существуют также бесконтактные лабиринтные уплотнения (обозначение LU). Они создают минимальное сопротивление вращению и обеспечивают защиту от крупных частиц. Выбор типа защиты зависит от условий эксплуатации: для чистых помещений достаточно шайб, для пыльных цехов необходимы контактные уплотнения.

Вид сепаратора

Сепаратор удерживает тела качения на равном расстоянии. Стальной штампованный сепаратор — самый распространенный. Обозначается отсутствием дополнительных символов или знаком J. Также в каталогах встречается следующая буквенная кодировка сепараторов:

• M, Л — латунный. Он применяется в тяжелонагруженных узлах.
• TN9 / PA — полиамидный (полимерный). Используется в высокоскоростных механизмах. Он легче металлического, снижает инерцию и нагрев.

Существуют также композитные сепараторы из армированных полимеров, текстолитовые и бронзовые варианты для специальных условий. Маркировка материала зависит от бренда.

Как узнать размер комплектующего без маркировки

Инструменты для замера

Как определить размер подшипника, если маркировка стерлась или отсутствует? Придется измерять деталь вручную. Для этого нужны штангенциркуль (лучше электронный) и микрометр. Штангенциркуль измеряет диаметры с точностью до 0,1 мм, микрометр — до 0,01 мм. Для крупных подшипников подойдет обычная линейка, но точность будет ниже.

Измерения проводятся на чистой, обезжиренной поверхности. Кольца должны быть целыми, без сколов и деформаций. Если подшипник разобран, замеряйте каждое кольцо отдельно. Для определения типа комплектующего обратите внимание на форму тел качения: шарики, цилиндры, конусы или иглы.

При работе с изношенными подшипниками учитывайте возможную выработку дорожек качения. Измеряйте в нескольких точках и берите среднее значение.

Порядок измерения

Сначала измерьте внутренний диаметр посадочного места (d). Приложите губки штангенциркуля к внутренней поверхности кольца, зафиксируйте показания. Затем определите наружный диаметр (D) — расстояние между крайними точками внешнего кольца.

Последний параметр — ширина (B), измеряется между торцевыми плоскостями. Для однорядных подшипников это одно значение, для двухрядных может быть две ширины. Зная d, D и B, можно найти номер подшипника по размерам в каталогах или базах данных производителей. Онлайн-калькуляторы упрощают эту задачу.

Полезный совет: фотографируйте подшипник рядом с линейкой — это поможет при консультации со специалистами. Обращайте внимание на наличие канавок для стопорных колец, форму фасок, тип сепаратора. Все эти нюансы помогут точнее идентифицировать нужную модель и исключить несовместимые аналоги.

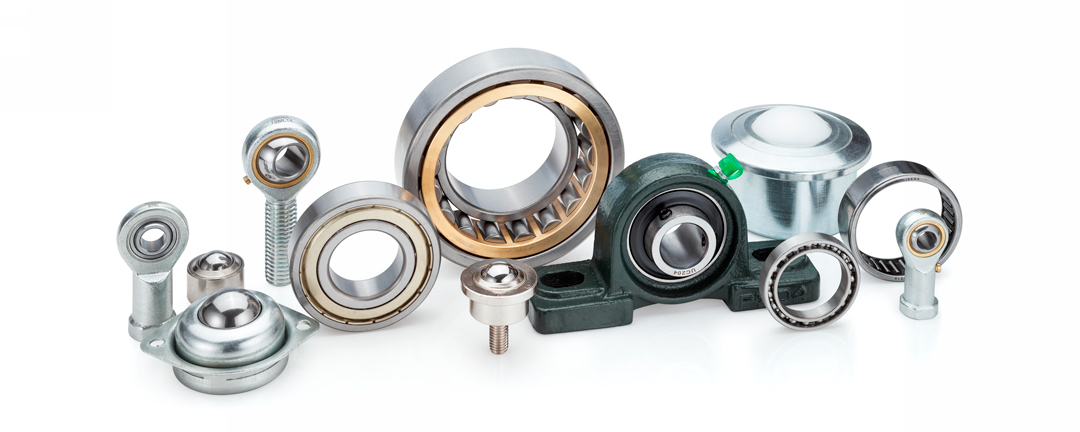

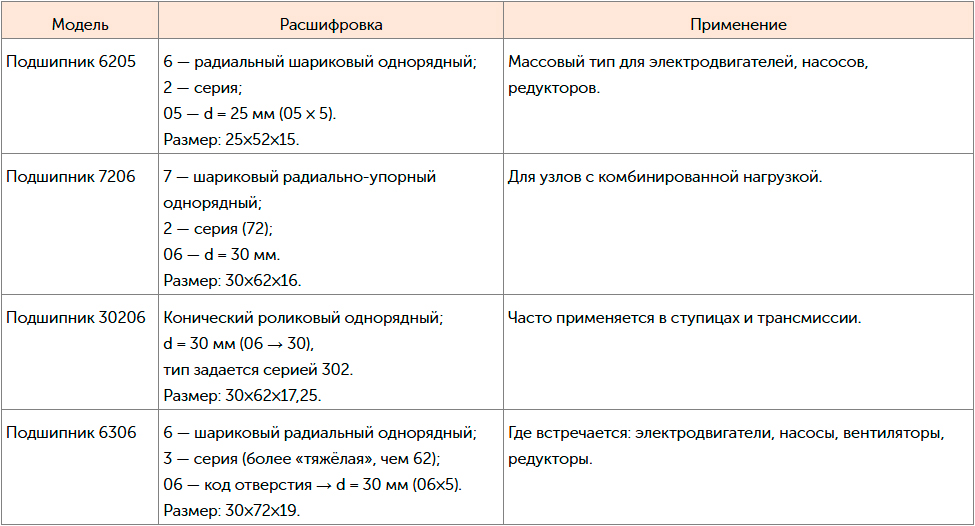

Примеры расшифровки популярных моделей подшипников
