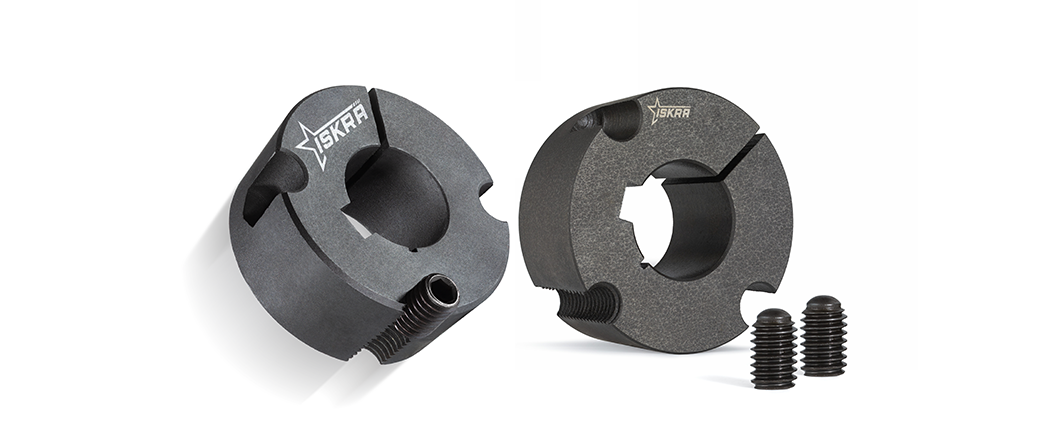

Что такое втулка тапербуш: устройство и принцип работы, монтаж и установка

Многие неисправности приводного оборудования начинаются не с износа зубьев или усталости металла, а с неправильной посадки детали на валу. Шкив начинает бить, звездочка получает люфт, шпонка перегружается по срезу, и нагрузка в узле распределяется неправильно.

Одно из распространенных решений этой задачи — втулка Taper Lock, которую в русскоязычной практике часто называют «тапербуш». С ее помощью шкив, звездочку, муфту или другие детали со ступицей можно надежно закрепить на валу без сварки и без сложной механической подгонки.

В статье разберем особенности втулки тапербуш: что это, как устроена и работает эта деталь, а также как правильно выполнять ее монтаж и демонтаж.

Втулка тапербуш: что это такое

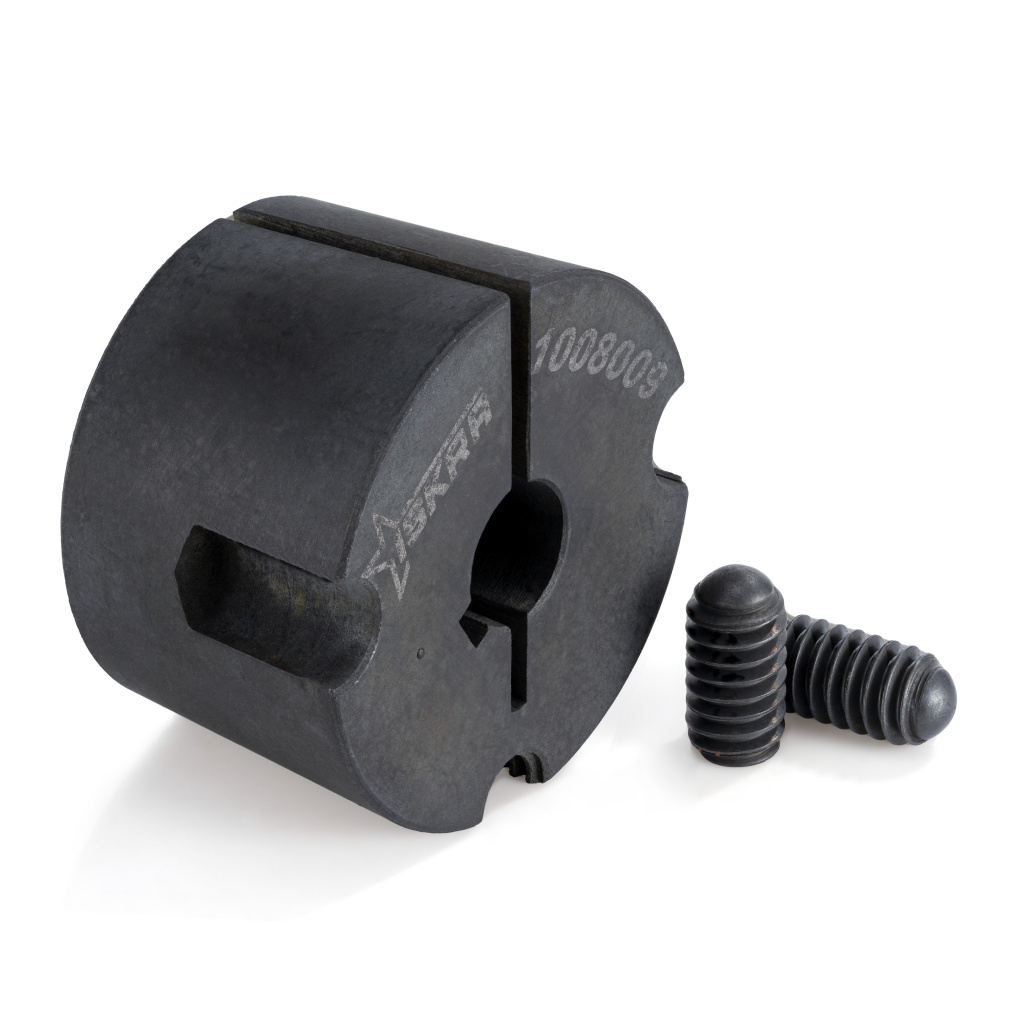

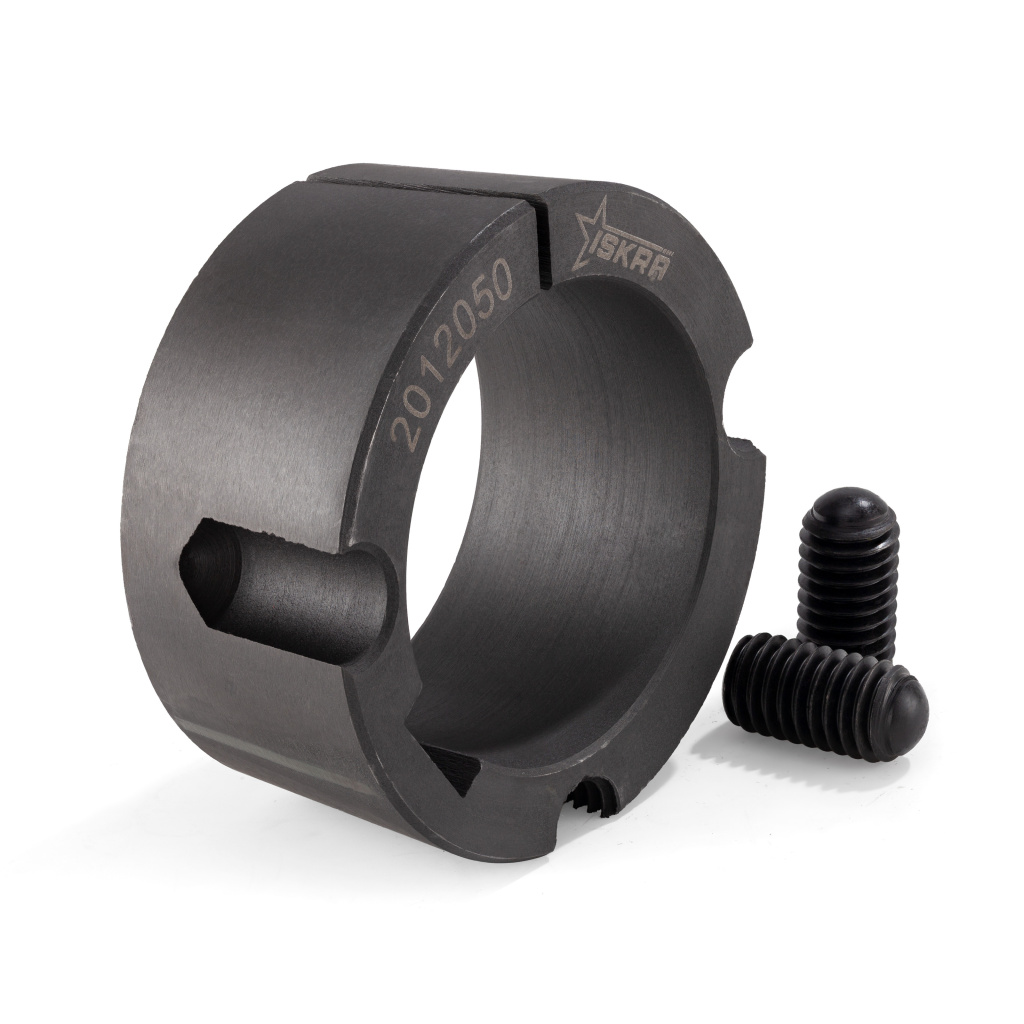

Втулка тапербуш — это разрезная коническая деталь, которая устанавливается между валом и ступицей комплектующего. При затяжке крепежных винтов она втягивается в коническое отверстие ступицы и плотно зажимает вал. Такой узел — удобная альтернатива прессовой или горячей посадке.

Основные элементы:

• Тело втулки. У него коническая наружная поверхность, а внутри предусмотрено цилиндрическое отверстие под диаметр вала.
• Продольный разрез. Позволяет втулке упруго сжиматься при затяжке.
• Резьбовые отверстия. Используются для монтажа и демонтажа.
• Шпоночный паз. Предусмотрен во многих исполнениях и может использоваться вместе с зажимной посадкой.

Наружная коническая поверхность выполняется по стандартной для серии геометрии. У распространенных моделей тапербуш угол конуса обычно составляет 8°. Точные размеры зависят от серии втулки.

Материал Taper Lock зависит от модели. Часто применяют серый чугун. Часть исполнений, особенно тонкостенных, изготавливают из стали C45 или аналогичных материалов.

Втулка тапербуш: принцип работы

Принцип работы детали заключается в клиновом действии конических поверхностей и передаче момента за счет натяга и сил трения. Как работает втулка тапербуш: когда крепежные винты затягивают, деталь смещается в коническое отверстие ступицы и за счет клинового эффекта создает плотный натяг между ступицей, втулкой и валом.

В результате:

• вал плотно охватывается внутренней поверхностью втулки;
• втулка надежно фиксируется в ступице;
• крутящий момент передается главным образом за счет сил трения на контактных поверхностях;
• при наличии шпонки она дополнительно участвует в передаче нагрузки.

Принцип работы тапербуш позволяет создавать соединение, которое ценят за жесткость, простоту монтажа и удобство обслуживания. При правильной сборке оно позволяет точно установить деталь на валу и при необходимости легко разобрать узел без повреждения посадочных поверхностей.

Применение

Втулки тапербуш широко применяются в современной промышленности благодаря своей универсальности и надежности. Используются для крепления следующих компонентов:

• Цепных звездочек в цепных передачах различного оборудования.
• Клиновых и зубчатых шкивов в ременных передачах, где требуется высокая надежность и передача крутящего момента без проскальзывания.
• Соединительных муфт для компенсации несоосности валов.
• Приварных ступиц, фланцев и маховиков для точного позиционирования и жесткой фиксации вращающихся элементов.

Сферы активного применения деталей:

• Промышленное оборудование и машиностроение — в составе приводных механизмов станков, конвейеров, редукторов и другой техники.
• Сельскохозяйственные и горнодобывающие машины — в конвейерах, дробилках и механизмах, работающих в условиях высоких ударных нагрузок и запыленности.
• Металлообработка и станкостроение — для точной фиксации инструмента на шпинделе станка, и также чтобы обеспечить точность центрирования.

Таким образом, тапербуш являются стандартным решением для крепления элементов механических передач в широком спектре отраслей: от тяжелой промышленности до высокоточного станкостроения.

Преимущества и недостатки детали

К достоинствам втулки тапербуш относятся:

• Быстрый монтаж и демонтаж. Установка комплектующего не требует специального инструмента или нагрева деталей — достаточно стандартных ключей. Коническая конструкция крепится болтами, поэтому демонтаж занимает всего несколько минут без риска повредить сопряженные поверхности.
• Надежная посадка на валу без сложной подгонки. Комплектующее автоматически центрируется при затяжке болтов, что исключает необходимость в ручной притирке или дополнительной обработке. Это обеспечивает равномерное распределение давления по всей длине посадочного места и высокий передаваемый крутящий момент.
• Удобная замена шкивов, звездочек и муфт. Для замены элемента трансмиссии достаточно ослабить болты и снять деталь — сам вал при этом остается нетронутым. Такой подход позволяет быстро переналаживать оборудование под разные режимы работы без перепроектирования узла.
• Хорошая повторяемость сборки. При многократном монтаже и демонтаже деталь сохраняет свои геометрические параметры, что обеспечивает идентичную посадку каждый раз.
• Возможность обслуживания узла без повреждения вала и ступицы. Тапербуш работает как промежуточный элемент, воспринимающий основные монтажные нагрузки. Благодаря детали на валу не остается задиров, вмятин или следов коррозии, а ступица шкива и звездочки не деформируются.

Но также втулки имеют ряд особенностей, которые можно отнести к недостаткам. Например, для них критична точность монтажа — несоблюдение рекомендованного момента затяжки может привести либо к проскальзыванию соединения, либо к повреждению самой втулки или вала. Несоосность при установке вызывает неравномерное распределение напряжений и повышенный износ.

Типоразмеры и маркировка

Маркировка тапербуш обычно включает два параметра: типоразмер втулки и диаметр отверстия под вал. От типоразмера модели зависит наружный диаметр конуса и длина, а также какую ступицу можно использовать.

Например, обозначение 3020 × 60 означает серию 3020 и посадочное отверстие под вал диаметром 60 мм. Важно, чтобы типоразмер втулки точно соответствовал конической расточке ступицы. Если серия не совпадает, узел не соберется правильно даже при близких габаритах.

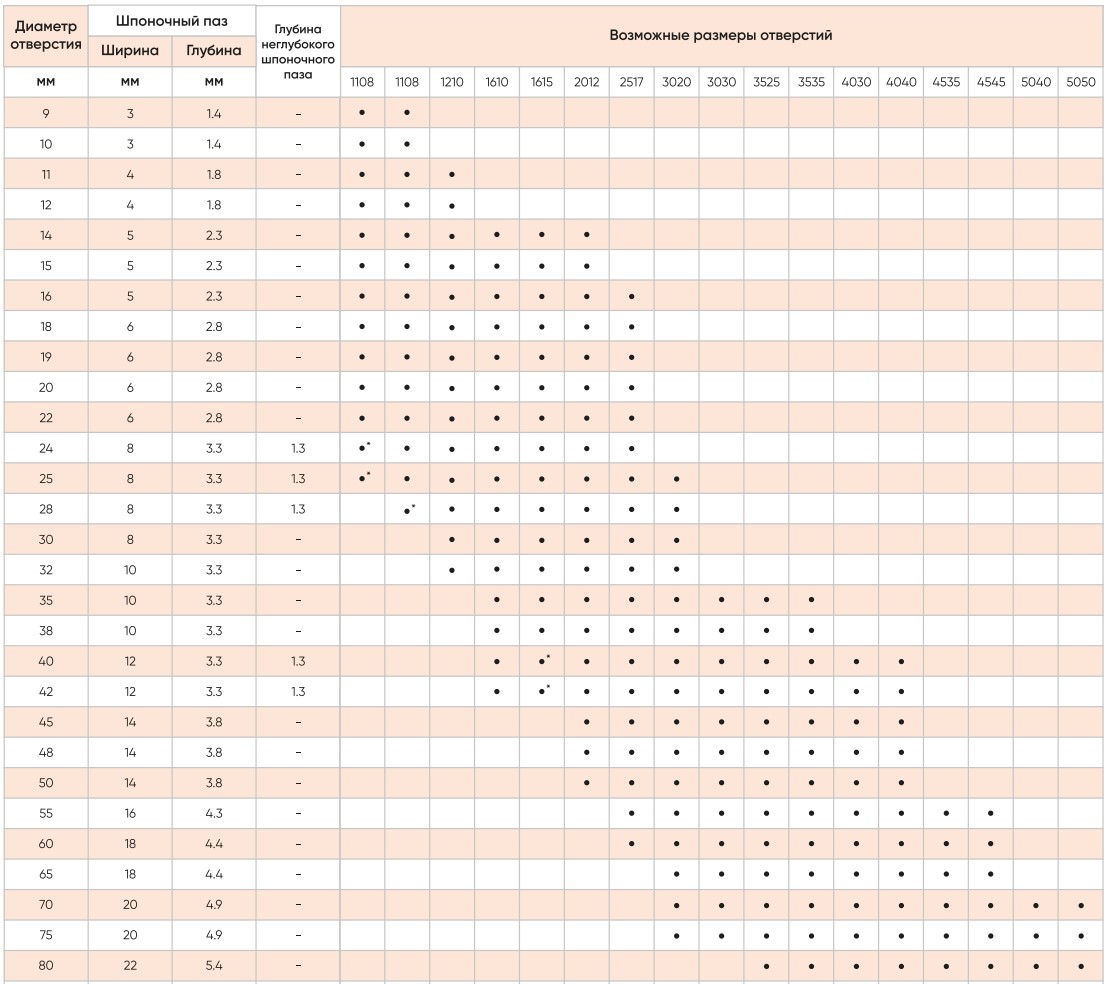

Сокращенный перечень размеров тапербуш:

Особенности монтажа и демонтажа

Монтаж втулки тапербуш

Правильная установка тапербуш важна для надежности соединения. Конические поверхности, отверстие ступицы и вал перед сборкой должны быть чистыми и сухими, без смазки, грязи и следов коррозии. Наличие смазочного материала на конусных поверхностях ухудшает работу посадки. При этом резьбу винтов в ряде инструкций допускается слегка смазать, чтобы получить более точный момент затяжки.

Установка втулки тапербуш выполняется в несколько этапов:

1. Очистить вал, отверстие ступицы и наружную поверхность втулки.
2. Убедиться, что размер втулки соответствует расточке ступицы.
3. Установить втулку в ступицу и совместить монтажные отверстия.
4. При необходимости установить шпонку.
5. Ввернуть крепежные винты от руки.
6. Затягивать винты постепенно и равномерно, поочередно, без перекоса.
7. Выполнить окончательную затяжку до момента, указанного в технической документации конкретной втулки.

Для втулок тапербуш момент затяжки зависит от серии, диаметра крепежа и требований производителя. Один и тот же типоразмер у разных брендов может сопровождаться разными рекомендациями.

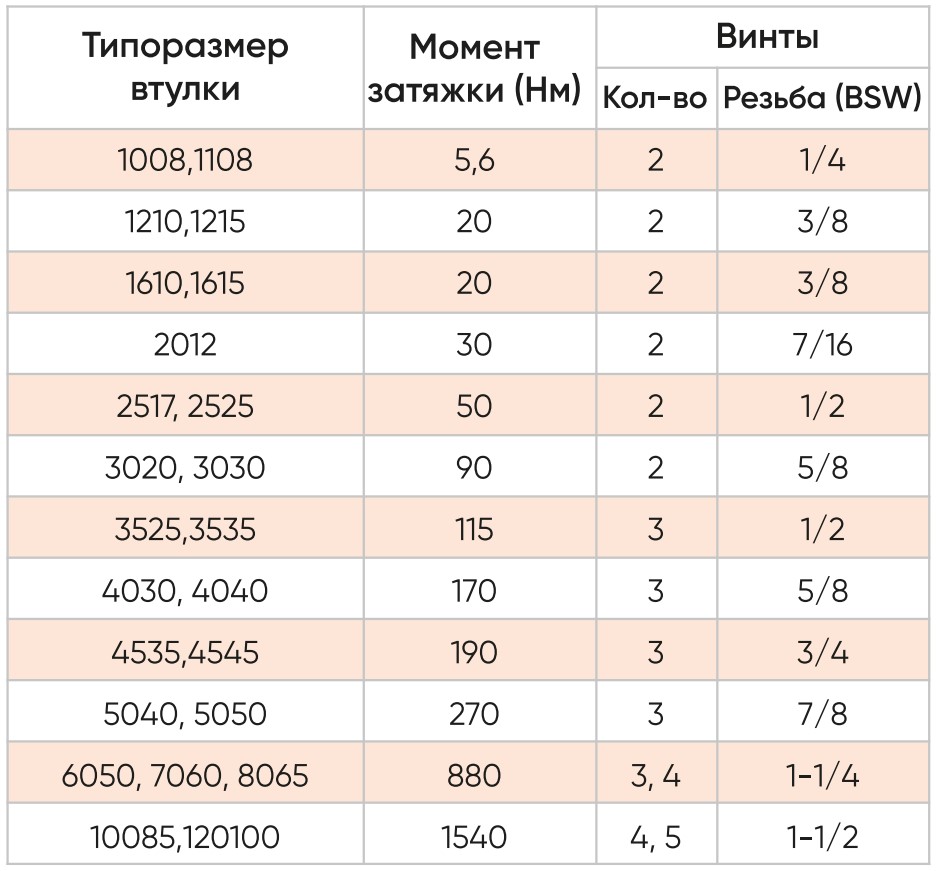

Пример таблицы с типоразмерами тапербуш и моментами затяжки:

После ввода оборудования в работу рекомендуется повторно проверить затяжку через короткий период эксплуатации — обычно после первичной приработки узла.

Как снять тапербуш

Одно из важных преимуществ соединений со втулкой Taper Lock — удобный демонтаж. Для разборки не нужно разрушать посадку или нагревать узел, как это бывает при некоторых других способах крепления.

Инструкция, как снять втулку тапербуш:

1. Вывернуть крепежные винты из монтажных отверстий.
2. Переставить их в специальные демонтажные резьбовые отверстия.
3. Затягивать винты равномерно, пока втулка не выйдет из конической посадки.
4. Снять ступицу и затем снять втулку с вала.

Демонтаж не требует съемников и молотка. Это принципиальное преимущество системы.

Часто задаваемые вопросы

1. Можно ли использовать втулку без шпонки?

Во многих случаях да, если это допускается расчетом и рекомендациями производителя. Основную фиксацию обеспечивает натяг и трение на контактных поверхностях, но в ряде применений шпонка сохраняется как дополнительный элемент передачи момента.

2. Нужно ли смазывать конические поверхности?

Нет. Рекомендуется оставлять их чистыми и сухими. Смазка на посадочных поверхностях ухудшает работу соединения. Резьбу винтов в некоторых инструкциях допускается слегка смазать.

3. Можно ли использовать втулку повторно?

Да, если нет трещин, деформаций, повреждения резьбы и заметного износа рабочих поверхностей. Перед повторной установкой втулку нужно внимательно осмотреть. Это соответствует обычной практике обслуживания, хотя решение всегда принимают по фактическому состоянию детали.

4. Нужно ли повторно проверять затяжку втулки после ввода в эксплуатацию?

Да, после начальной наработки такую проверку обычно выполняют. Это прямо указывается в технических инструкциях.

5. Совместимы ли втулки разных производителей?

Совместимы если совпадает типоразмер

Заключение

Втулка тапербуш — это удобное и надежное решение для крепления деталей на валу в приводных системах. Она обеспечивает плотную посадку, упрощает монтаж и демонтаж и позволяет обслуживать узел без трудоемкой механической подгонки. При этом надежность соединения напрямую зависит от трех условий: правильно выбранного типоразмера, чистых посадочных поверхностей и затяжки винтов по технической документации.
