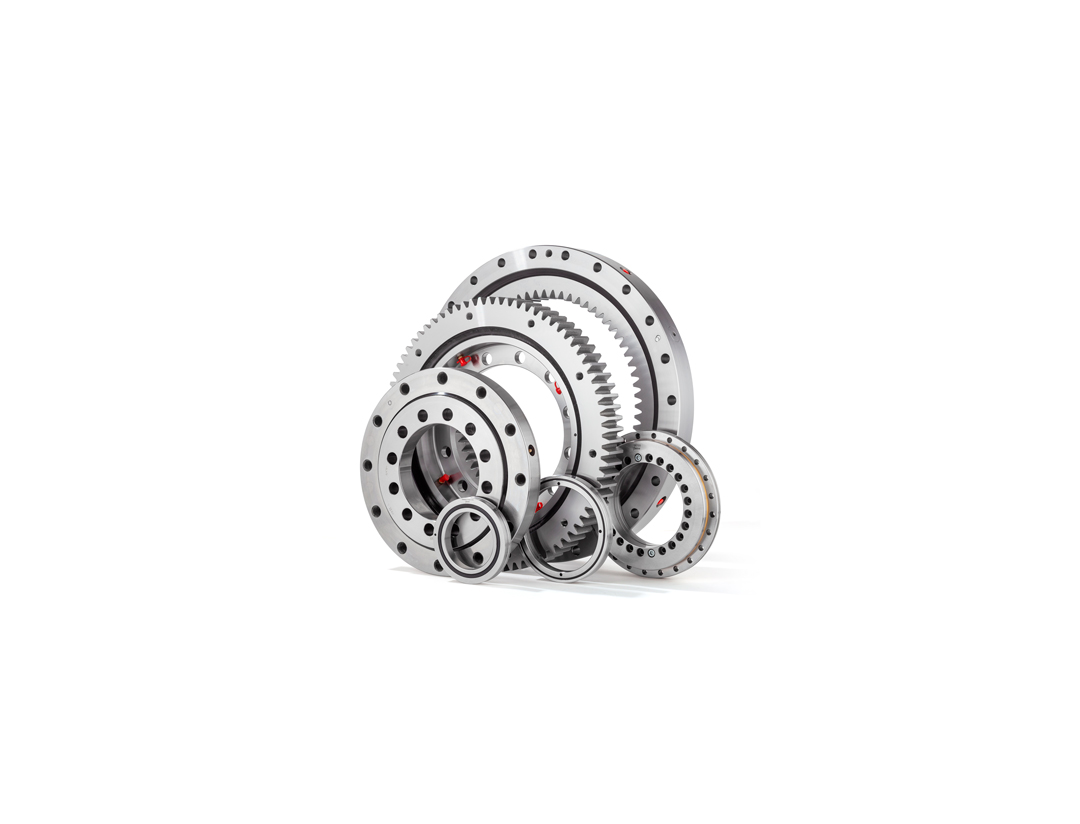

Опорно-поворотное устройство (ОПУ): эксплуатация, обслуживание, ремонт и замена

В этой статье мы расскажем про основные особенности ОПУ: что это, какой принцип работы у устройств, как их правильно использовать и обслуживать. Также дадим советы по установке и ремонту этих комплектующих. В конце статьи — самые популярные вопросы от пользователей и экспертные ответы на них.

Как расшифровывается ОПУ

ОПУ — это опорно-поворотное устройство, где слово «опорное» указывает на несущую функцию, а «поворотное» — на кинематическую. Оба свойства реализуются в одном компактном узле.

Опорно-поворотное устройство (ОПУ) — узел, который является связующим звеном двух частей механизма, вращающихся друг относительно друга. Как правило, используется при низких скоростях вращения/колебания. Воспринимает значительные осевые и опрокидывающие нагрузки.

ОПУ применяют в ветроэнергетике, судостроении, металлургии. Без этих устройств не обходится практически вся современная поворотная техника: экскаваторы, башенные или мобильные краны, буровые установки, портальные погрузчики. Также ОПУ могут использоваться в сварочных позиционерах, кантователях, поворотных столах.

Устройство ОПУ и принцип работы

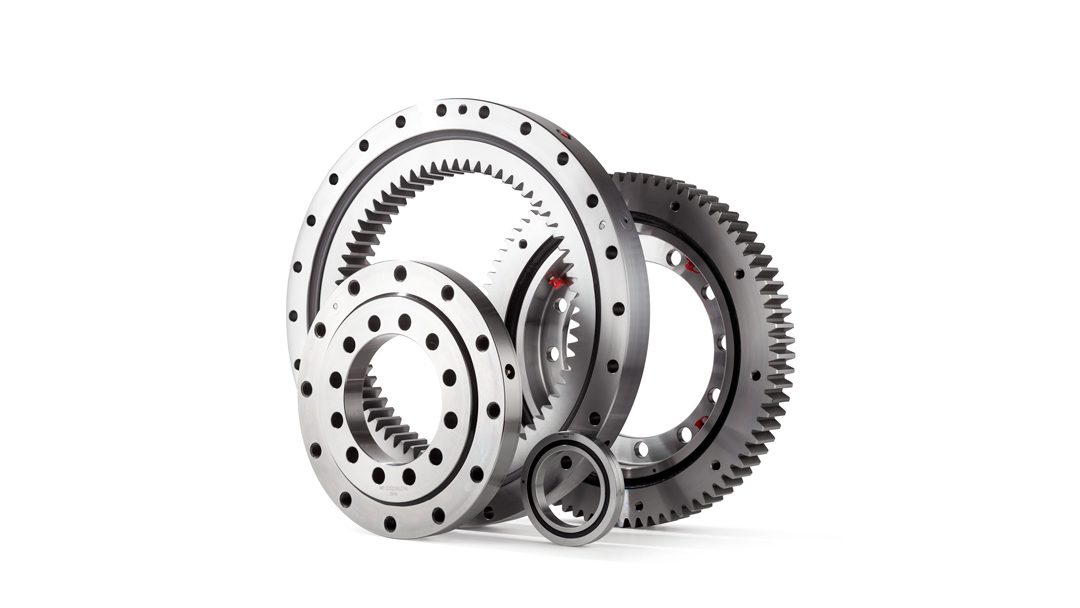

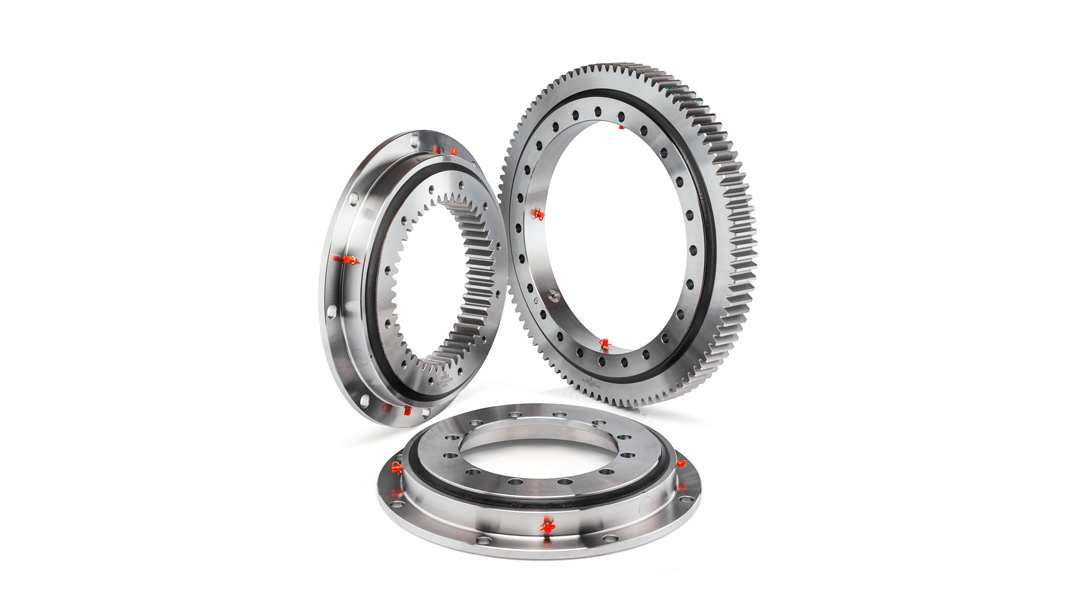

Конструкция опорно-поворотного устройства представляет собой два кольца с расположенными между ними рядами тел качения. Разберем основные элементы:

• Наружное и внутреннее кольца. Изготавливаются из сталей марок C45/50Mn или 42CrMo4 с закаленными дорожками качения. На одном из колец присутствуют монтажные отверстия для крепления к раме машины, на другом — к поворотной платформе.
• Тела качения — шарики или ролики. В шариковых ОПУ тела качения имеют четырехточечный контакт с дорожкой качения, что позволяет воспринимать как осевые нагрузки, так и опрокидывающие. В однорядных роликовых ОПУ тела качения расположены крест-накрест, за счет чего повышается жесткость системы.
• Сепарирующие элементы. Представляют собой нейлоновые втулки, которые удерживают тела качения на равном расстоянии и предотвращают их соударение. Обеспечивают равномерное распределение нагрузки по дорожкам.
• Уплотнения. Резиновые манжеты с двух сторон беговых дорожек. Они защищают рабочую зону от грязи, влаги и абразива, удерживая смазку внутри.
• Зубчатый венец. Присутствует не всегда, но в приводных ОПУ — обязателен. Нарезается на наружной или внутренней поверхности одного из колец. Через него от двигателя передается крутящий момент на поворотную платформу.

Как работает поворотный механизм в таком узле: кольца при помощи тел качения и сил трения качения вращаются друг относительно друга. Именно этим обусловлено низкое трение и высокая нагрузочная способность.

Поворотный механизм принципиально отличается от систем на скольжении. Он не требует системы принудительной циркуляции масла (но нуждается в регулярной смазке), допускает долгие паузы в работе без риска задира и значительно проще в обслуживании.

Эксплуатация ОПУ

В процессе работы опорно-поворотный узел требует постоянного внимания. Главные правила корректной эксплуатации:

• Не превышать нагрузки, обозначенные графиком нагрузок этого ОПУ. Кратковременные динамические удары допускаются с поправочным коэффициентом, но систематическая перегрузка ускоряет износ дорожек качения в несколько раз.
• Не превышать максимальную скорость вращения. У ОПУ есть ограничение окружной скорости — 2–4 м/с в зависимости от серии.
• Контролировать температуру. Рабочий диапазон большинства стандартных ОПУ обычно −20…+80 °C (зависит от исполнения и смазки). При работе в холодном климате перед началом смены рекомендуется проворачивание устройства вхолостую для разогрева смазки.
• Не допускать работы с погнутыми или деформированными присоединительными фланцами. Даже небольшой перекос опорной поверхности создает неравномерное распределение нагрузки.

Особого внимания заслуживает баланс ОПУ. Речь идет о равномерности нагружения по всей окружности дорожки качения. Если техника постоянно работает в одном угловом секторе (например, экскаватор копает преимущественно в одну сторону), пятно контакта не перемещается по всей дорожке. В итоге на нагруженном участке развивается точечная коррозия, тогда как противоположный сектор остается практически нетронутым. Для выравнивания износа рекомендуется периодически проворачивать ОПУ на полный оборот.

Особенности монтажа

Установка ОПУ — процедура, от которой напрямую зависит срок службы всего узла. Посадочные поверхности рамы и поворотной платформы должны быть плоскими. Коробление, наплывы сварки, забоины и окалина на опорных поверхностях недопустимы.

Монтаж выполняется в следующей последовательности:

1. Очистить и измерить посадочные поверхности.
2. Установить ОПУ мягким участком (он обозначен буквой S на кольце).
3. Завести болты вручную во все отверстия, не затягивая.
4. Выполнить предварительную затяжку в диагональной последовательности — 30% от паспортного момента.
5. Провести окончательную затяжку в два прохода — на 70 и 100% момента.
6. Проверить легкость вращения и отсутствие заеданий по всей окружности.

Категорически нельзя затягивать болты по кругу, от одного к соседнему — это создает риск перекоса и деформирует кольцо.

Обслуживание опорно-поворотного устройства

Обслуживание ОПУ — это три регулярных процедуры: пополнение смазки, контроль затяжки крепежа и проверка состояния уплотнений.

Пополнение смазки

Смазка подается через пресс-масленки, расположенные на одном из колец. Для строительной техники при интенсивной работе процедуру нужно проводить каждые 100–200 часов. При работе в агрессивных условиях интервал сокращается.

Тип смазки подбирается по документации производителя. Смешивать составы из разных основ нельзя — это вызывает их химическую деградацию и потерю качества.

Порядок нанесения: подавать смазку медленно, одновременно проворачивая кольцо, чтобы материал равномерно распределился по всем телам качения. Старый загрязненный состав следует выдавить через выход смазки или по периметру уплотнений.

Подтяжка крепежа

Болты крепления ОПУ работают в условиях знакопеременных нагрузок и вибрации, поэтому склонны к самоотвинчиванию. Контрольную подтяжку крепежа проводят через первые 50 часов после монтажа, затем — каждые 500 часов или раз в сезон.

Момент затяжки варьируется от 100 до 2000 Н·м в зависимости от диаметра болта.

Диагностика состояния уплотнений

Уплотнения проверяют визуально на наличие трещин, задиров, выкрашивания, следов смазки на внешней поверхности кольца. Поврежденные элементы меняют при ближайшем плановом ТО, не дожидаясь попадания загрязнений внутрь узла.

Процедуры и периодичность обслуживания ОПУ собраны в таблице:

Ремонт опорно-поворотного устройства

Признаки неисправности

Ремонт ОПУ необходим при следующих сигналах:

• стук или металлический треск при вращении — разрушение тел качения или выкрашивание дорожки;
• повышенный люфт в вертикальном или радиальном направлении — износ тел качения или деформация дорожек;
• заклинивание при повороте в определенном угловом положении — локальное повреждение дорожки или тела качения;
• подтекание смазки по периметру — разрушение уплотнений.

Также потребуется ремонт, если узел при работе в штатном режиме слишком нагревается (выше 80 °С). Это может свидетельствовать о критической нехватке смазки или разрушении тел качения.

Виды ремонта

Замена уплотнений — наиболее доступная операция. Выполняется без демонтажа ОПУ, если конструкция предусматривает съемные манжеты. Занимает 1–2 часа.

Восстановление посадочных мест на раме или платформе проводится при обнаружении коррозии или наклепа под болтовым соединением. Используются наплавка с последующей механической обработкой или ремонтные полимерные составы.

Если возникла необходимость замены тел качения из-за их разрушения (появления трещин, сколов и т. д.), то нужно иметь в виду, что есть большой риск повреждения дорожек качения. Поэтому стоит менять ОПУ целиком.

Замена ОПУ: пошаговый порядок работ

Замена опорно-поворотного устройства необходима, когда диагностика выявляет разрушение дорожек качения, предельный люфт, трещины в кольцах или неустранимые повреждения зубчатого венца. Плановая процедура проводится обычно через 10 000 и более часов использования комплектующих в зависимости от условий работы.

Замена ОПУ включает следующие этапы:

1. Подготовка к демонтажу:
   • зафиксировать поворотную платформу стопорами или подпорками, исключив ее самопроизвольное вращение;
   • отключить гидро- и электропитание привода поворота;
   • разметить взаимное положение платформы и рамы для восстановления угла при установке нового ОПУ.
2. Демонтаж старого узла:
   • открутить болты крепления с обеих сторон в диагональной последовательности;
   • отсоединить шестерню привода от зубчатого венца;
   • использовать монтажные проушины или строп для съема узла.
3. Ревизия посадочных мест:
   • зачистить опорные поверхности от коррозии и остатков герметика;
   • проверить плоскостность поверочной линейкой или нивелиром;
   • при необходимости выполнить восстановление.
4. Установка нового ОПУ:
   • произвести монтаж согласно описанной выше последовательности затяжки;
   • ввести шестерню привода в зацепление, проверив боковой зазор;
   • провести пробное вращение вхолостую на малой скорости;
   • выполнить контрольную подтяжку болтов после первых 50 часов работы.

Очень важно подобрать качественные комплектующие, чтобы обеспечить надежность узла. Широкий ассортимент ОПУ для промышленного оборудования представлен в каталоге компании ISKRA.

Заключение

Грамотная установка, соблюдение правил эксплуатации и своевременное обслуживание ОПУ продлевают ресурс узла и снижают риск аварии. Цена аварийного простоя оборудования почти всегда значительно выше стоимости регулярной проверки комплектующих.

Выбор между ремонтом и заменой ОПУ зависит от степени износа деталей и экономической целесообразности. Если затраты на ремонтные работы превышают стоимость нового узла, а износ затронул дорожки качения или кольца — замена предпочтительнее. Частичный ремонт оправдан при хорошем состоянии основных несущих элементов и небольшой остаточной наработке до планового ТО.

Вопросы и ответы

1. Что делать, если появился люфт в ОПУ?
   Замерить величину люфта и сравнить со значениями зазора при монтаже. Небольшое увеличение зазора допускает дальнейшую эксплуатацию под контролем. Если люфт превышает предельное значение или нарастает быстро, то требуется замена узла.
2. Можно ли отремонтировать ОПУ без снятия с техники?
   Можно сделать замену уплотнений и подтяжку крепежа, но не замену тел качения или восстановление дорожек. Эти работы выполняются только в условиях мастерской.
3. Как регулируется зазор в опорно-поворотном устройстве?
   В большинстве серийных ОПУ рабочий зазор задается при изготовлении и не регулируется в процессе эксплуатации.
4. Какие неисправности ОПУ можно устранить своими силами?
   Самостоятельно можно заменить изношенные уплотнения, подтянуть ослабший крепеж, очистить зубчатый венец от старой смазки и продуктов износа, удалить очаги поверхностной коррозии.
5. Что быстрее всего выводит ОПУ из строя?
   Самые распространенные ошибки при эксплуатации: работа с недостаточной или загрязненной смазкой, превышение допустимых нагрузок, несвоевременная замена уплотнений.
6. Какие факторы влияют на срок службы ОПУ?
   Качество монтажа и соблюдение моментов затяжки, регулярность смазки, соответствие фактических нагрузок паспортным, условия окружающей среды, режим работы, своевременность замены уплотнений.
