Промышленная трансмиссия: определение и виды передач

Система промышленной трансмиссии — это совокупность технических решений, которые обеспечивают передачу и преобразование движения между источником энергии и рабочим органом оборудования. Это все, что стоит между электродвигателем и тем, что он приводит в действие.

Механизм промышленной трансмиссии принципиально отличается от автомобильного. Здесь нет педали сцепления и коробки передач в привычном понимании. Зато есть редукторы, муфты, ступицы, шкивы, звездочки и множество других компонентов, каждый из которых выполняет строго определенную функцию. Все это работает на станках, конвейерных линиях, насосных агрегатах, компрессорах и прочем оборудовании, которое составляет основу любого производства.

В статье мы расскажем подробнее, что значит промышленная трансмиссия, и разберем ее основные виды.

Устройство промышленной трансмиссии

Конструкция промышленной трансмиссии строится по единому принципу: есть источник движения, исполнительный орган, и между ними расположена цепочка преобразующих узлов. Каждый из них решает конкретную задачу — изменить скорость, крутящий момент, направление вращения или плавно соединить вращающиеся части.

Какие элементы входят в состав промышленной трансмиссии:

• Приводной двигатель (чаще электродвигатель). Преобразует электрическую энергию в механическое вращение, задавая начальное движение всей трансмиссии.
• Редуктор или иной преобразователь скорости/момента. Изменяет параметры вращения, понижая частоту оборотов и повышая крутящий момент для согласования характеристик двигателя с нагрузкой.
• Передачи (ременная, цепная, зубчатая и т. п.). Служат для передачи вращения между валами, позволяя изменять направление, скорость или расстояние между осями.
• Соединительные и посадочные детали: ступицы, втулки, муфты, полумуфты, зажимные элементы. Обеспечивают надежное соединение валов между собой и с другими компонентами, компенсируя неточности монтажа и передавая крутящий момент.
• Опоры и крепеж, элементы защиты и обслуживания. Включают подшипники, корпуса, кожухи и смазочные системы, которые удерживают детали в правильном положении, защищают от внешних воздействий и продлевают срок службы механизма.

Каждый компонент влияет на работу остальных. Несоответствие по нагрузке, посадочному размеру или материалу может привести к преждевременному износу и внеплановому простою оборудования. Поэтому при проектировании привода или его ремонте важно опираться на технические характеристики, а не на визуальное сходство деталей.

Высокие нагрузки, температурные перепады, агрессивные среды, непрерывный режим работы — все это предъявляет жесткие требования к материалам и точности изготовления всех компонентов. Элементы трансмиссии проходят серьезные испытания на производстве для гарантированной надежности.

Виды передач в промышленной трансмиссии

Виды промышленных трансмиссий обычно классифицируют по способу передачи движения. Каждый из них имеет свои преимущества, ограничения и сферы применения.

Выделяют следующие разновидности передач:

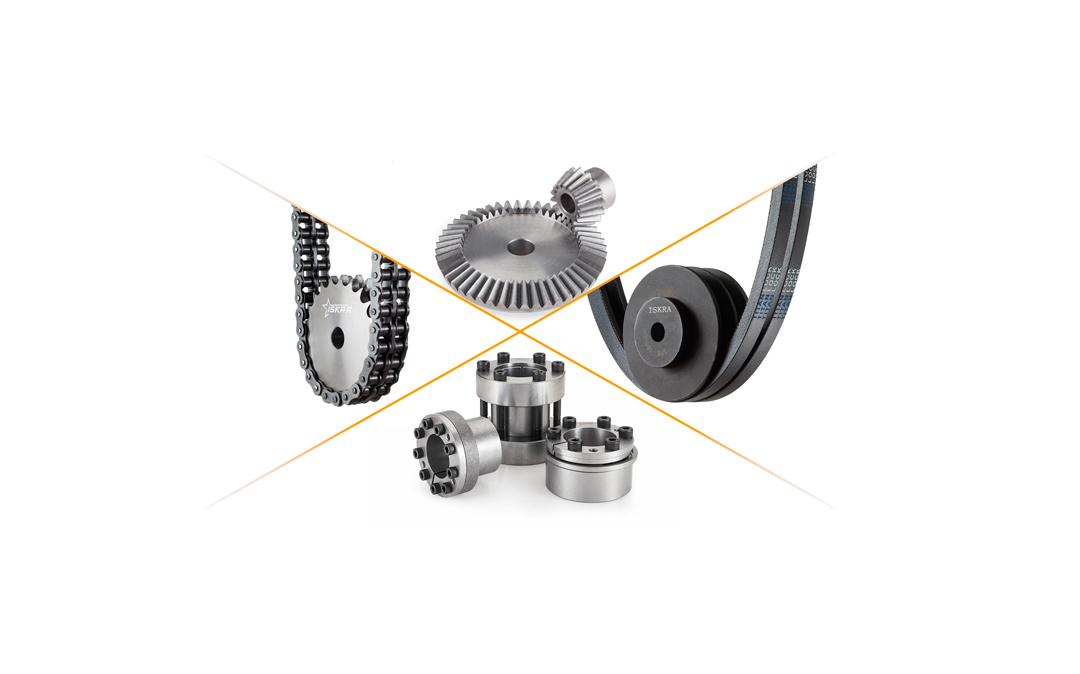

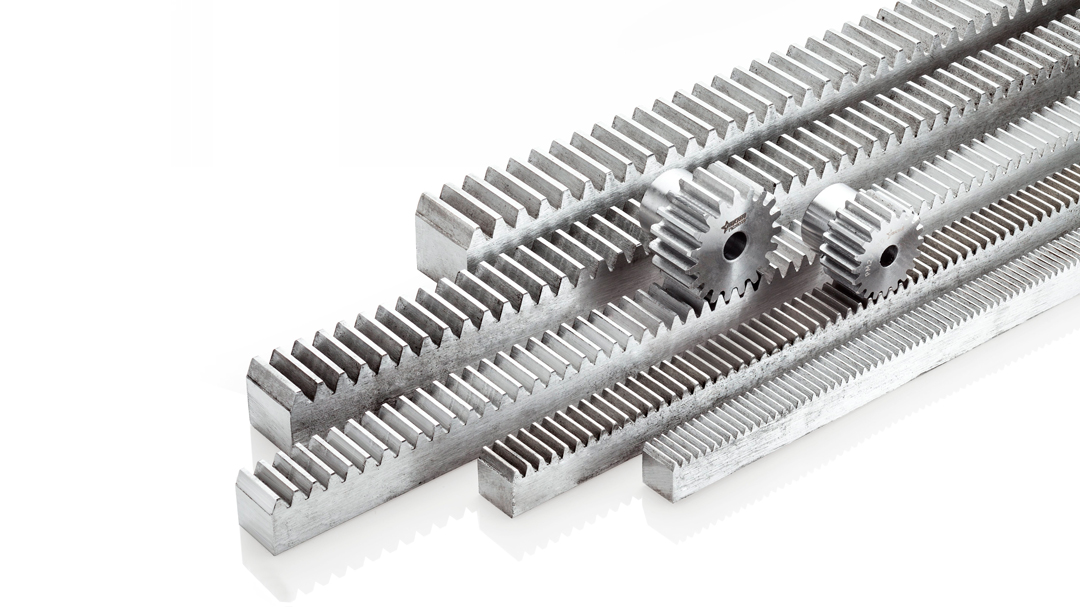

• Зубчатая. Наиболее распространенный вариант в промышленности. Одна шестерня входит в зацепление с другой или с зубчатым колесом, и движение передается с малыми потерями. Зубчатые передачи отличаются высокой точностью, надежностью и долговечностью. Именно на их основе строится большинство редукторов.
• Цепная. Цепь охватывает звездочки на ведущем и ведомом валах, обеспечивая синхронное вращение. Такой тип промышленной трансмиссии особенно востребован там, где нужно передать значительный момент при увеличенном межосевом расстоянии. Конвейеры, приводы подъемников, сельскохозяйственная техника — везде встречается цепная передача.

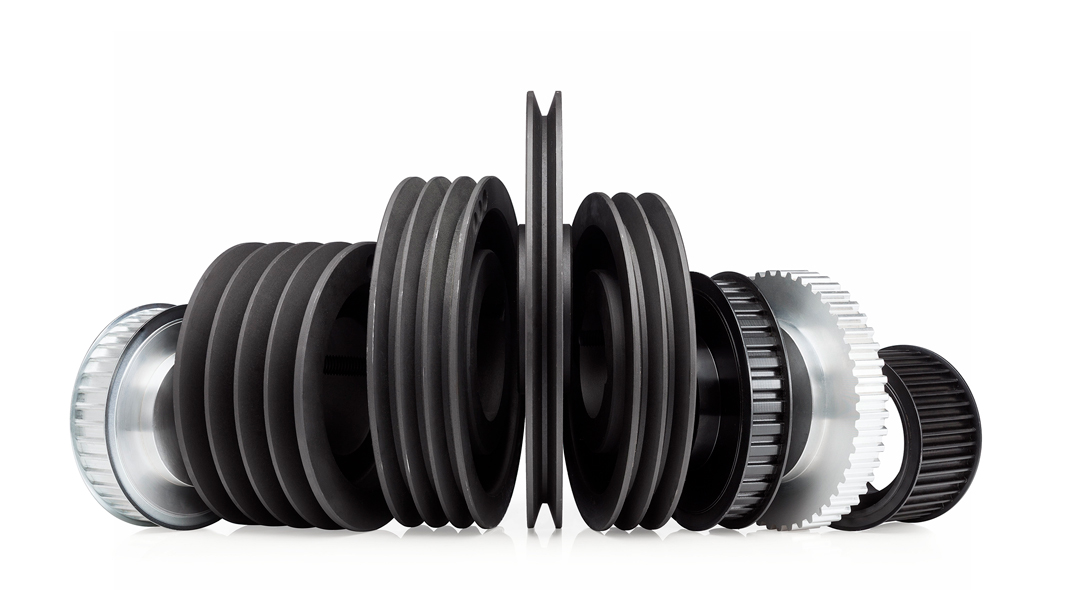

• Ременная. Это более мягкая альтернатива цепной передаче. Чаще всего применяется в станках, вентиляторах, насосах. Ремень, как правило, клиновой или зубчатый, соединяет шкивы и передает вращение. Главное достоинство — амортизация вибраций и ударных нагрузок. Однако при слишком сильном воздействии ремень может проскальзывать, что ограничивает его использование.
• Червячная. Червяк (винтообразный элемент) вращает червячное колесо, обеспечивая большое передаточное отношение. Такие передачи часто встраиваются в редукторы подъемного оборудования и конвейерных систем. Во многих исполнениях возможен эффект самоторможения (зависит от геометрии пары и условий трения): нагрузка не приводит привод во вращение в обратную сторону без внешнего воздействия.
• Планетарная. Более сложный и компактный механизм. Несколько сателлитных шестерен вращаются вокруг центрального колеса, что позволяет получить высокое передаточное число в небольшом корпусе. Планетарные редукторы ценятся за равномерное распределение нагрузки и плавность хода.

Также существует гидравлическая передача, которая использует жидкость как рабочее тело. Гидромуфты и гидротрансформаторы плавно передают крутящий момент, защищая привод от перегрузок. Такие решения применяются в тяжелом машиностроении, горнодобывающей промышленности и там, где важна плавность разгона.

Соединительные элементы промышленной трансмиссии

Разновидности соединительных элементов:

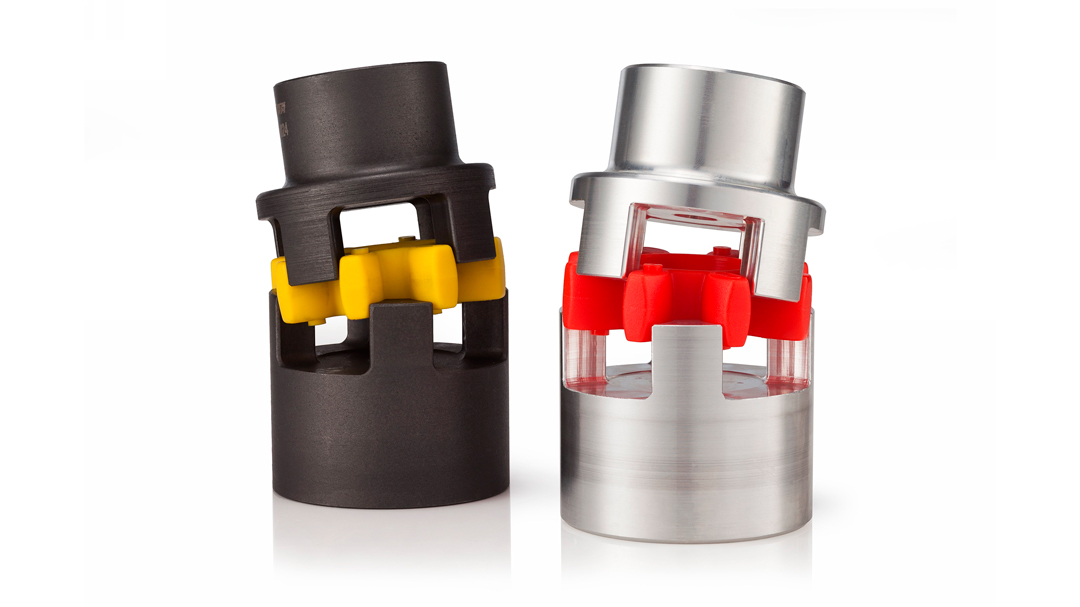

• Муфты. Они соединяют валы, компенсируют несоосность, гасят ударные нагрузки и при необходимости разъединяют части привода. Муфты бывают жесткими, упругими,предохранительными, кулачковыми — выбор зависит от условий эксплуатации и требований к точности передачи момента.
• Полумуфты. Являются частью составных муфтовых соединений. Они позволяют монтировать и демонтировать привод без полной разборки системы.
• Ступицы и втулки. Они обеспечивают надежное крепление деталей на валах и участвуют в передаче крутящего момента.

Также есть зажимные кольца и другие компоненты, которые обеспечивают монтаж и демонтаж без лишних рисков.
