В любом приводе ремень со временем вытягивается, и держать его в нужном тонусе — работа натяжного ролика. Стоит подшипнику внутри износиться — узел загудит, а следом рискует встать и все оборудование. Ниже разберем, как вовремя обнаружить износ, подобрать деталь под свой привод и выполнить замену без типичных ошибок.

Что такое ролик натяжителя приводного ремня и зачем он нужен

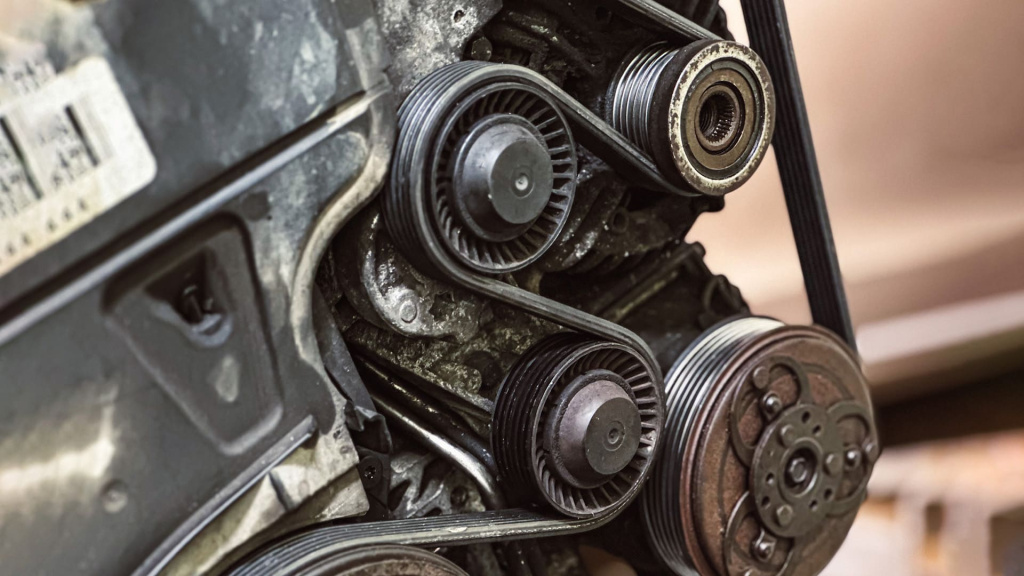

Натяжной ролик — это ключевой элемент клиноременных и поликлиновых передач в промышленных агрегатах. Его главная задача — автоматически поддерживать оптимальное натяжение ремня на любом режиме работы привода. Плотно прилегая к ветви ремня, ролик устраняет провисание, своевременно компенсирует естественную вытяжку, гарантирует стабильность усилия в заданных пределах, предотвращает проскальзывание и преждевременный износ.

Не путайте натяжной ролик с обводным (паразитным). Обводной только меняет направление ремня и увеличивает угол охвата шкива, а натяжной задает само усилие прижима. Именно поэтому его износ критичен — это сразу сказывается на устойчивости всей передачи.

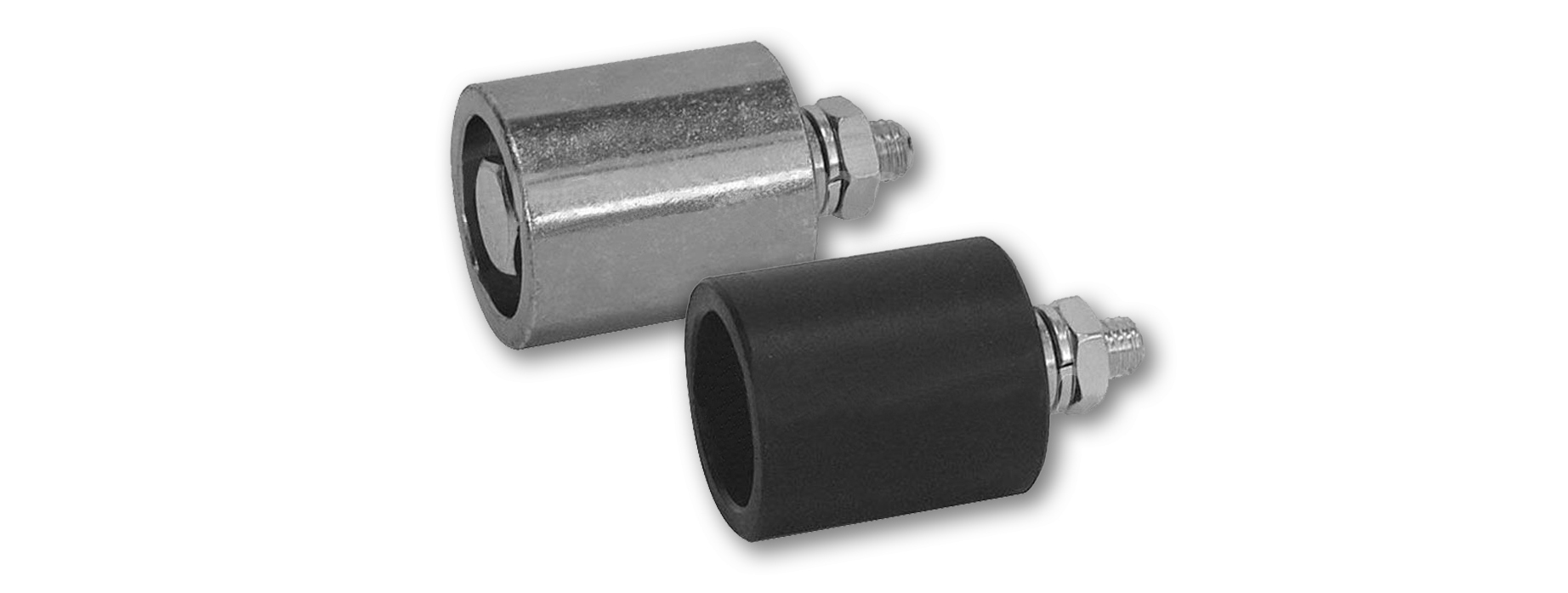

Устроен узел просто: подшипник качения, корпус и опорная пластина с посадочным отверстием под болт. Подшипник и принимает на себя всю нагрузку, поэтому его состояние определяет ресурс всей детали.

Где применяется ролик натяжителя в промышленном оборудовании

Натяжные опоры стоят в приводах конвейеров, насосов, вентиляторов, компрессоров и металлорежущих станков. Везде, где вращение передается ремнем, нужен элемент, удерживающий его в тонусе. От этого зависит и КПД передачи, и срок службы шкивов.

Отдельная область — приводные агрегаты в составе дизель-генераторных установок, где ремень генератора вращает вспомогательные механизмы. Провисание здесь недопустимо, иначе обороты упадут, а отдача снизится. Натяжной ролик держит усилие в норме наравне с основным приводом.

Условия работы напрямую диктуют требования к конструкции детали. В производственных цехах ролик эксплуатируется в условиях запыленности, температурных колебаний и повышенной влажности. На открытых площадках к этому добавляются атмосферные осадки и вибрация. Чем агрессивнее среда, тем более критичным становится использование закрытого подшипника с качественными уплотнениями — только он способен эффективно противостоять проникновению абразивных частиц и влаги. В противном случае ресурс узла резко сокращается из-за ускоренного износа рабочих поверхностей.

Признаки износа: когда пора менять ролик

Первый сигнал — нетипичные звуки. Изношенная деталь выдает гул, свист или вой из зоны ременного привода, причем шум усиливается под нагрузкой и на высоких оборотах. Если заметили такое, осмотрите узел, не дожидаясь остановки оборудования.

Другие признаки, обозначающие износ ролика:

●     осевой или радиальный люфт;

●     заедание при вращении;

●     следы подтекания смазки;

●     рывки и хруст при вращении.

Ресурс детали привязан к наработке подшипника в моточасах, а не к календарю. На практике ролик меняют вместе с ремнем во время планового ТО — так дешевле обслуживать привод.

Чем опасен изношенный ролик натяжителя

Заклинивание подшипника вызывает резкий перегруз ремня, что может привести к разрыву. Особенно к этому чувствительны энергоустановки: если рвется ремень генератора, агрегат обесточивается до устранения неисправности. Для промышленной линии это незапланированный простой и потеря выработки.

Перекос опоры не менее опасен. Ремень смещается под углом, его кромка быстро изнашивается, а при критическом угле наклона полотно соскакивает со шкивов. В итоге страдает не только сам ролик, но и дорогие приводные элементы, ремонт которых обходится в разы дороже своевременной замены натяжителя.

Оригинал или аналог: какой ролик выбрать

Оригинальная деталь от производителя оборудования — это надежный и предпочтительный вариант. Но есть аналоги, например, от ISKRA, Sati, SKF и INA, КЕ2 которые по ресурсу сопоставимы с оригиналом и обходятся заметно выгоднее.

Ролик от проверенного производителя определяется по плавному ходу подшипника без люфта и по четкой маркировке артикула на корпусе. Насторожить должны размытые клейма и ощутимый зазор при покачивании — типичные приметы кустарной подделки.

Обращайте внимание и на подшипник внутри. Качественный узел комплектуется закрытым подшипником с термостойкой смазкой, рассчитанной под конкретный режим нагрузки. Такая деталь не боится нагрева и держит заявленный ресурс.

Как подобрать ролик под свой привод

Ролик подбирается по следующим параметрам:

• посадочному диаметру;
• ширине;
• типу подшипника;
• материалу.

Ошибка хотя бы в одном параметре — и деталь либо не встанет на крепление, либо будет работать с перекосом.

Учтите: комплектующие разных приводов различаются по диаметру, ширине и типу крепления и между собой невзаимозаменяемы. Ремень генератора и ролик его натяжителя для замены нельзя подбирать на глаз — сверяйтесь с характеристиками.

Учитывайте и профиль рабочей поверхности ролика. Он должен соответствовать типу ремня: гладкий под клиновой вариант или с продольными канавками под поликлиновой. Несоответствие профиля ускоряет износ полотна и сбивает натяжение.

Заменить ролик целиком или только подшипник

Иногда корпус ролика цел, а изношен только подшипник, из-за чего возникает соблазн поменять лишь его. Такой ремонт обходится дешевле, но проигрывает по надежности и долговечности. Дело в том, что посадочные места корпуса разрабатываются, а ручная сборка уступает заводской по точности и качеству.

Для ответственного оборудования проще и надежнее менять ролик целиком, в сборе. Отдельная замена подшипника оправдана, если узел крупный и дорогой, а его корпус не имеет следов износа. Тогда есть смысл сохранить корпус и запрессовать в него новый подшипник. Во всех остальных ситуациях новый ролик в сборе прослужит дольше, чем перебранный вручную.

Есть и практический довод в пользу замены узла целиком. Запрессовать новый подшипник с нужным натягом и соосностью без пресса и оправок сложно, а малейший перекос при установке заметно сокращает ресурс. Заводская сборка снимает этот риск и экономит время простоя, что для линии часто важнее разницы в цене запчасти.

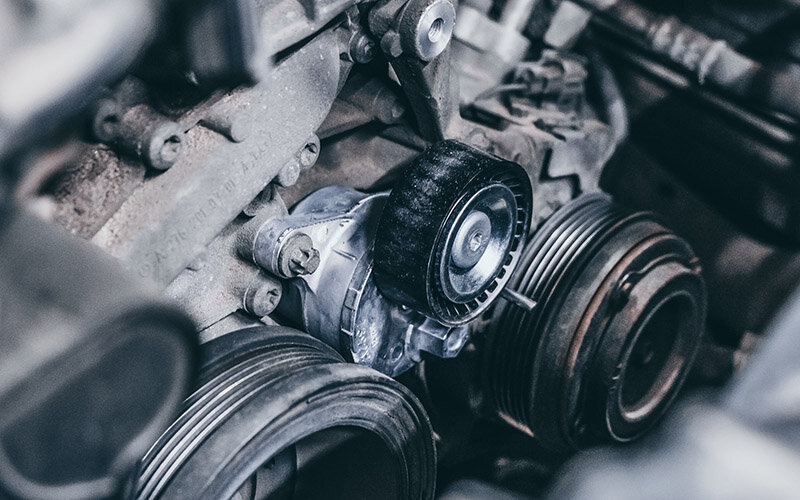

Как заменить ролик натяжителя ремня

Замена ролика начинается с остановки и обесточивания оборудования, ослабления натяжения и снятия ремня. Далее снимают старую деталь и устанавливают новую.

Инструмент для замены

Для ремонта понадобятся набор рожковых и торцевых ключей, вороток, съемник подшипника и обязательно динамометрический ключ для финальной затяжки. Проникающая смазка и ветошь тоже пригодятся.

Как снять ремень и ослабить натяжитель

Натяжитель ослабляют поворотом регулировочного механизма или отводом ролика в сторону. Как только усилие ушло, ремень свободно снимается со шкивов. Проверяют его полотно, если потрескалось — заменяют.

Как открутить прикипевший ролик и установить новый

Заклинивший болт обычно не поддается с первого усилия. Обработайте резьбовое соединение проникающей смазкой, выждите 15–30 минут, затем откручивайте крепление воротком плавно, без рывков, чтобы не сорвать грани.

Новый ролик устанавливайте строго на штатное посадочное место, контролируя соосность и правильное положение ремня — его плоскость должна точно совпадать с ручьями шкивов по всей линии движения.

Натяжение, момент затяжки и проверка после замены

Момент затяжки болта должен строго соответствовать значению, указанному производителем оборудования, и выполняться исключительно динамометрическим ключом. Из-за перетяжки деформируется посадочное место и может повредиться подшипник. Недотяжка ведет к самопроизвольному откручиванию под воздействием вибраций.

После сборки сделайте контрольную проверку. Оцените натяжение ремня, соосность шкивов и запустите привод на холостом ходу. Посторонних шумов при этом быть не должно. Ровный и тихий ход подтверждает, что замена ролика выполнена верно и оборудование готово к нагрузке.

Нужно ли смазывать ролик и частые ошибки

Закрытый подшипник отдельно смазывать не нужно и даже вредно — он уже заправлен на весь срок службы, а вскрытие уплотнений только повредит узел.

Частые ошибки при замене натяжителя: перетяжка болта, перекос и неверно выставленное натяжение ремня. Каждая из них сокращает срок службы новой детали и всего привода. Аккуратный монтаж и контроль соосности снимают эти риски.

Частые вопросы

Как понять, что проблема именно в ролике, а не в ремне?

Снимите ремень и проверните ролик рукой. Гул, люфт или заедание указывают на подшипник натяжителя. Если же таких признаков нет, а шум при работе узла остается, ищите причину в ремне или шкивах.

Можно ли продолжать работу с гудящим роликом?

Не стоит. Гул означает разрушение подшипника, а его заклинивание рвет ремень и останавливает линию. Дешевле спланировать замену, чем проводить аварийный ремонт.

Обязателен ли динамометрический ключ при замене ролика?

Да, если производитель задал момент затяжки. Затяжка на глаз — прямой путь к перекосу или самоотвинчиванию крепления под вибрацией.

Где купить подходящую деталь?

В каталоге ISKRA представлены натяжные и опорные ролики, подшипники и приводные компоненты под промышленное оборудование. Менеджеры помогут подобрать деталь по артикулу и размерам.
