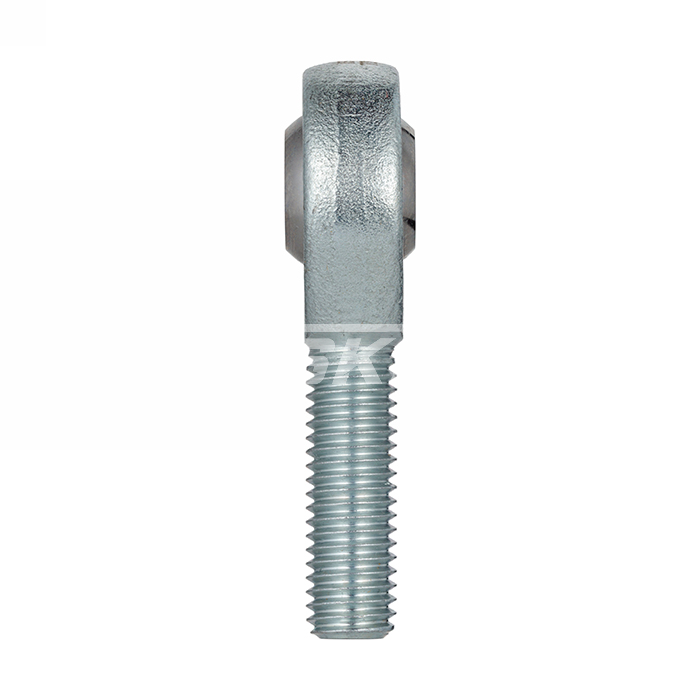

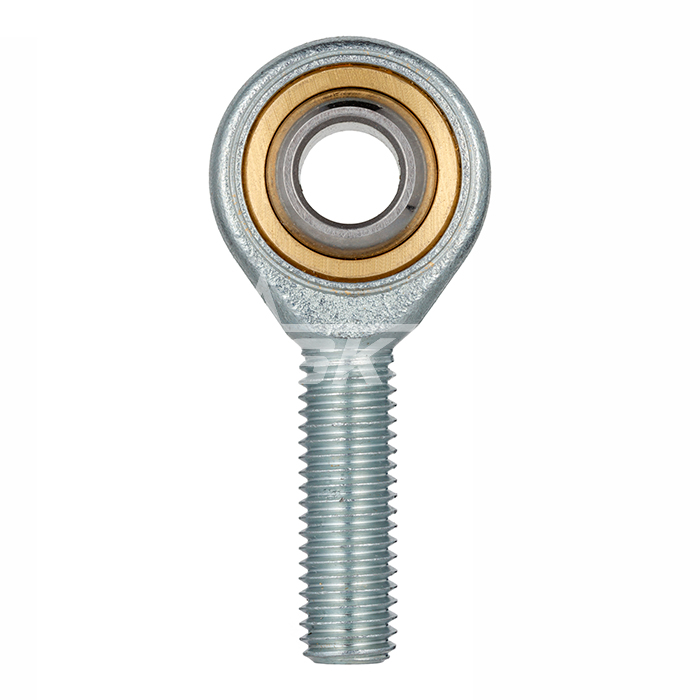

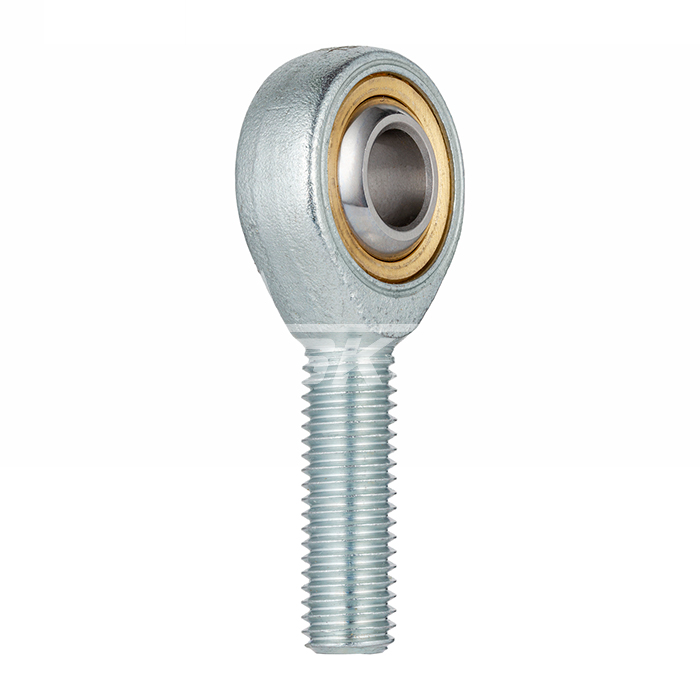

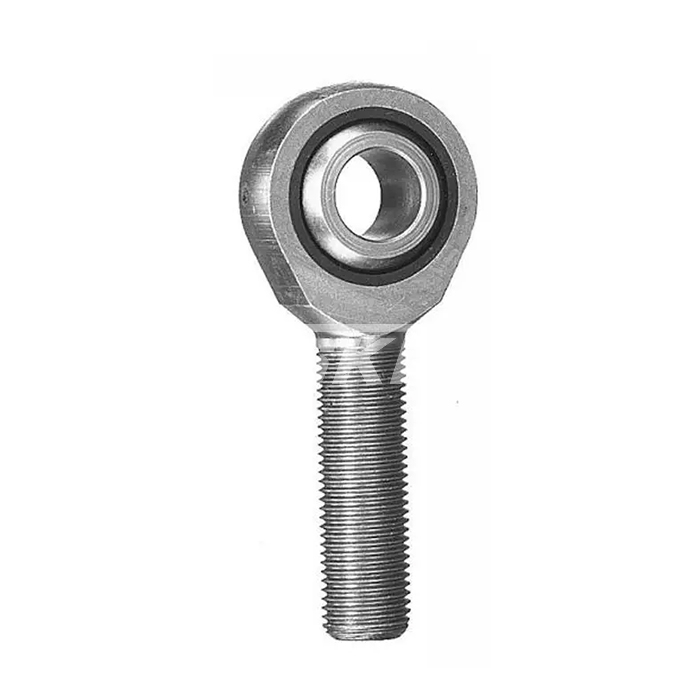

Шарнирный наконечник TSML12C (POS12ECL) ISKRA
0 отзывов
0 вопросов
Наличие:
Много
390 ₽
Цена за
1 шт
Скрыть применённые скидки
от 1 до 3 шт
390 ₽
от 4 до 10 шт
370 ₽
от 11 до 20 шт
351 ₽
от 21 шт
331 ₽
390 ₽
Общие характеристики
Резьба
левая
Вес, кг
14
Внешний диаметр фланцевой части D1, мм
12.5
Внутренний диаметр d, мм
12
Диаметр сферы dK, мм
22,23
Момент затяжки, Н*м
0.3
Наружный диаметр D, мм
26
Наружный диаметр d1, мм
15,4
Пара трения
19

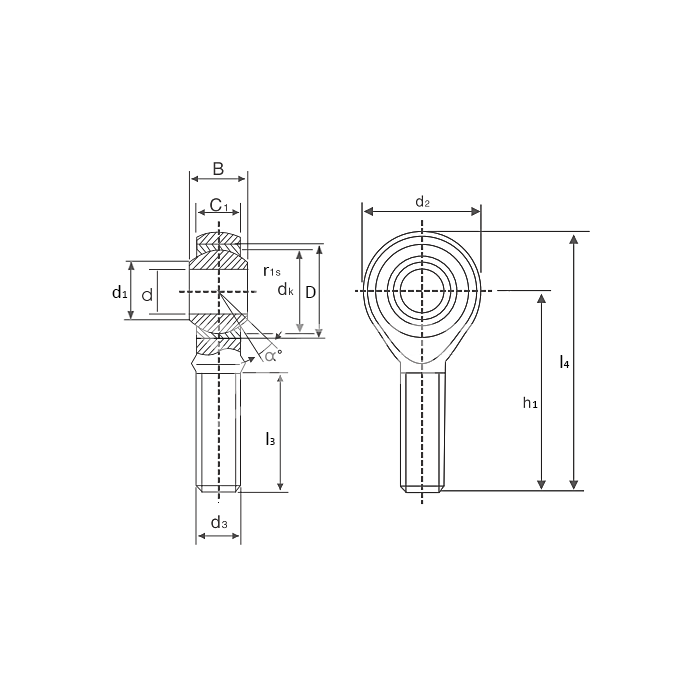

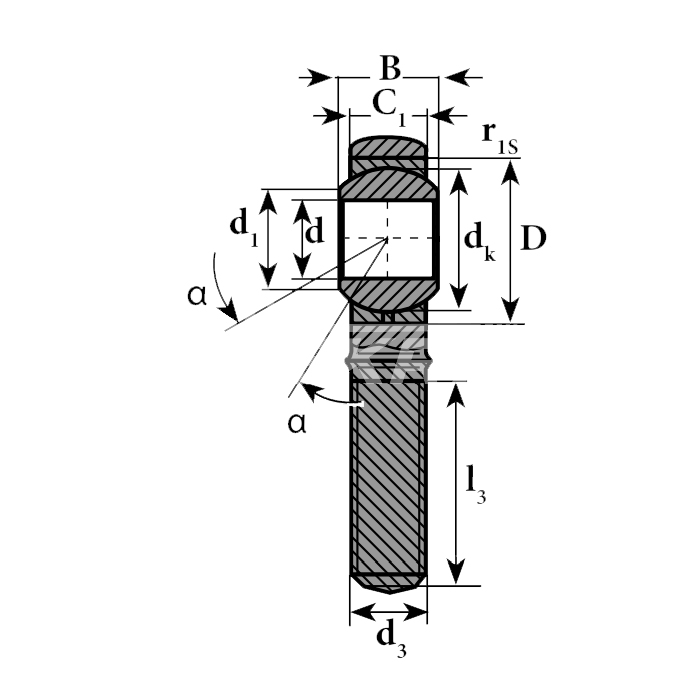

Характеристики
Резьба
левая
Вес, кг
14
Внешний диаметр фланцевой части D1, мм
12.5
Внутренний диаметр d, мм
12
Диаметр сферы dK, мм
22,23
Момент затяжки, Н*м
0.3
Наружный диаметр D, мм
26
Наружный диаметр d1, мм
15,4
Пара трения
19
Угол опрокидывания α, мм
13
Ширина B, мм
16
Ширина W, мм
54
Вид резьбы
наружная (левая)

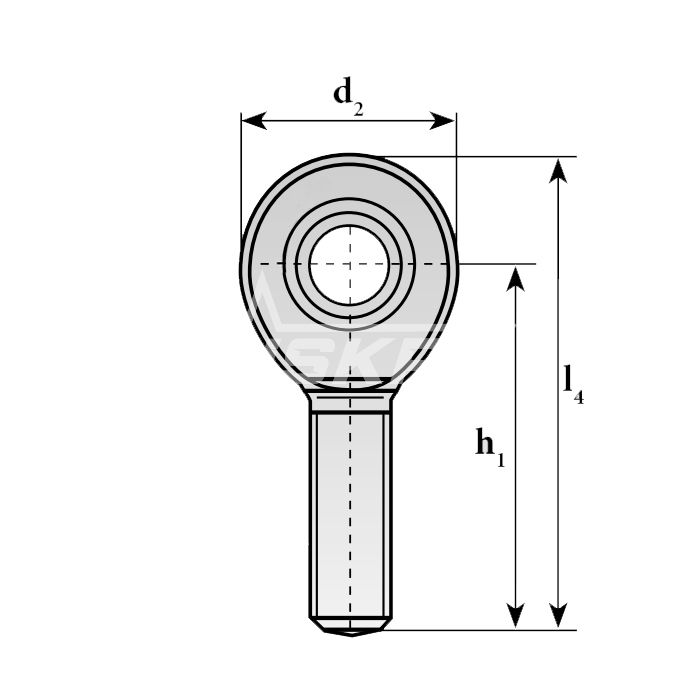

Высота от центра отверстия h1, мм
54
Глубина резьбы l3, мм
32
Длина l4, мм
70
Наружный диаметр проушины d2, мм
32
Размер монтажной фаски r1smin, мм
0,3
Размер резьбы d3, мм
M12x1,75
Ширина проушины C1, мм
12
Внутренний диаметр d1, мм
15,4
Внутренний диаметр d, мм
12
Зажимные винты
13
Наружный диаметр d2, мм
26
Расстояние l7, мм
71
Описание
Шарнирный наконечник TSML12C (POS12ECL) ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д. Изготовлен из стали с парой трения сталь/PTFE.
Размер резьбы - 12x1,75.
Вес - 0,085 кг.
