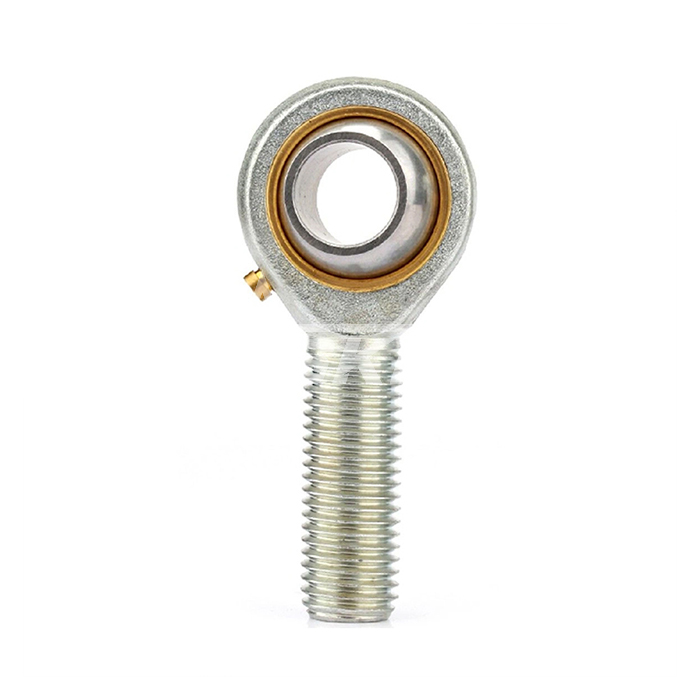

Шарнирный наконечник TSM5 ISKRA

0 отзывов
0 вопросов
1 человек добавили этот товар в корзину
Этот товар сейчас просматривают 1 человек
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Шарнирный наконечник TSM5 ISKRA
Копировать
Артикул: TSM5-ISKRA
1 человек добавили этот товар в корзину
Этот товар сейчас просматривают 1 человек

Общие характеристики

Материал
оцинкованная сталь
Обслуживание
необслуживаемый
Резьба
наружная
Вес, кг
0,013
Наружный диаметр D, мм
13
Внутренний диаметр d, мм
5
Диаметр d1, мм
7,7
Диаметр сферы dk, мм
11,11
Динамическая нагрузка C, kН
3,2
Артикул: TSM5-ISKRA
Характеристики
Описание
Доставка
Вопросы (0)
Отзывы (0)
Рекомендованные товары

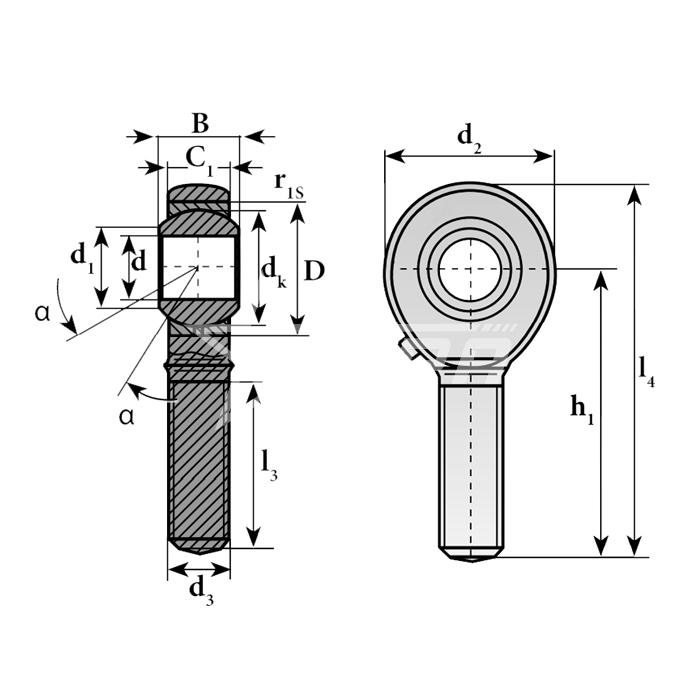

Характеристики
Материал
оцинкованная сталь
Обслуживание
необслуживаемый
Резьба
наружная
Вес, кг
0,013
Наружный диаметр D, мм
13
Внутренний диаметр d, мм
5
Диаметр d1, мм
7,7
Диаметр сферы dk, мм
11,11
Динамическая нагрузка C, kН
3,2
Наружный диаметр D, мм
13
Пара трения
сталь/бронза
Расстояние от краев r1s min, мм
0,3
Статическая нагрузка C0, kН
4,7
Угол α, С °
13
Угол опрокидывания α, мм
13
Ширина B, мм
8
Ширина C, мм
7,5
Высота h1, мм
33
Длина l4, мм
41
Длина резьбы l3, мм
20
Размер резьбы d3, мм
M5x0,8
Направление резьбы
правая
Длина наконечника l4, мм
41
Наружный диаметр d2, мм
16
Описание

Шарнирный наконечник TSM5 ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания, либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д. Изготовлен из стали с парой трения сталь/бронза.
Размер резьбы - M5x0,8.
Вес - 0,01 кг.

Доставка

Населенный пункт *

Выберите свой город в списке. Если вы не нашли свой город, выберите "другое местоположение", а город впишите в поле "Город"

Вопросы (0)
Отзывы (0)
Загрузка комментариев...
Артикул: TSM5-ISKRA
1 человек добавили этот товар в корзину
Этот товар сейчас просматривают 1 человек
Ожидается
163 ₽
163 ₽ Цена за 1 шт
Ожидается
от 1 до 3 шт
163 ₽
от 4 до 10 шт
154 ₽
от 11 до 20 шт
146 ₽
от 21 шт
138 ₽
Бесплатная доставка при оформлении заказа на сумму от 50 000 ₽
Доставка
Самовывоз
Рассчитать доставку
Гарантия производителя 1 год

Общие характеристики

Материал
оцинкованная сталь
Обслуживание
необслуживаемый
Резьба
наружная
Вес, кг
0,013
Наружный диаметр D, мм
13
Внутренний диаметр d, мм
5
Диаметр d1, мм
7,7
Диаметр сферы dk, мм
11,11
Динамическая нагрузка C, kН
3,2
Габариты упаковки
Единица товара: шт
Документация
Техническая документация

Аналоги:

JAM5
ASAHI
GAKR5-PB
FAG
GAS5
FLURO
POS 5
IKO
GAKR5PB
INA
TSM5
ISB
SAKB5F
SKF
TSM5TECHNIX
TECHNIX
Характеристики
Описание
Доставка
Вопросы (0)
Отзывы (0)
Рекомендованные товары
Характеристики
Материал
оцинкованная сталь
Обслуживание
необслуживаемый
Резьба
наружная
Вес, кг
0,013
Наружный диаметр D, мм
13
Внутренний диаметр d, мм
5
Диаметр d1, мм
7,7
Диаметр сферы dk, мм
11,11
Динамическая нагрузка C, kН
3,2
Наружный диаметр D, мм
13
Пара трения
сталь/бронза
Расстояние от краев r1s min, мм
0,3
Статическая нагрузка C0, kН
4,7
Угол α, С °
13
Угол опрокидывания α, мм
13
Ширина B, мм
8
Ширина C, мм
7,5
Высота h1, мм
33
Длина l4, мм
41
Длина резьбы l3, мм
20
Размер резьбы d3, мм
M5x0,8
Направление резьбы
правая
Длина наконечника l4, мм
41
Наружный диаметр d2, мм
16
Описание

Шарнирный наконечник TSM5 ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания, либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д. Изготовлен из стали с парой трения сталь/бронза.
Размер резьбы - M5x0,8.
Вес - 0,01 кг.
