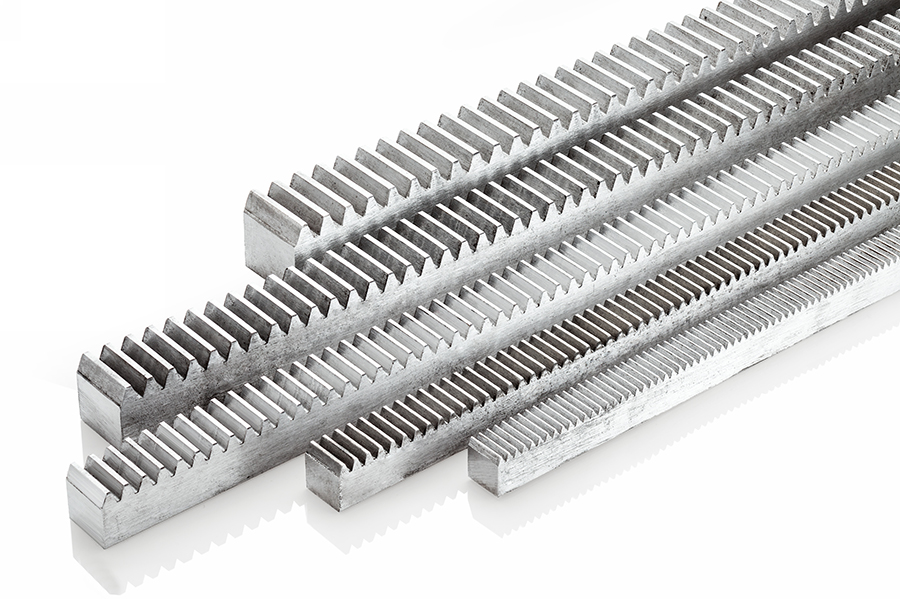

АкцииЗубчатая рейка: что это такое, для чего нужна и какие бывают виды
В промышленном оборудовании часто используется реечно-зубчатая передача. Она состоит из цилиндрического зубчатого колеса (шестерни) и зубчатой рейки. Механизм преобразует вращательное движение шестерни в поступательное движение рейки (или наоборот).
В этой статье мы расскажем подробнее о зубчатой рейке. Вы узнаете об особенностях ее строения и применения, разновидностях и монтаже.
Что такое зубчатая рейка и для чего она нужна
Зубчатая рейка представляет собой длинный металлический профиль с нарезанными вдоль одной плоскости зубьями эвольвентного очертания. Основные геометрические параметры, такие как модуль и угол профиля, стандартизированы (например, по ГОСТ 10242-81), что обеспечивает взаимозаменяемость деталей от разных производителей.
Зубчатые рейки широко применяются в оборудовании, где требуется точное линейное перемещение, в том числе в механизмах с возвратно-поступательным движением. Используются в станках с ЧПУ, промышленных роботах, подъемниках, лифтах, фрезерных и лазерных гравировальных установках.
Принцип работы и движение

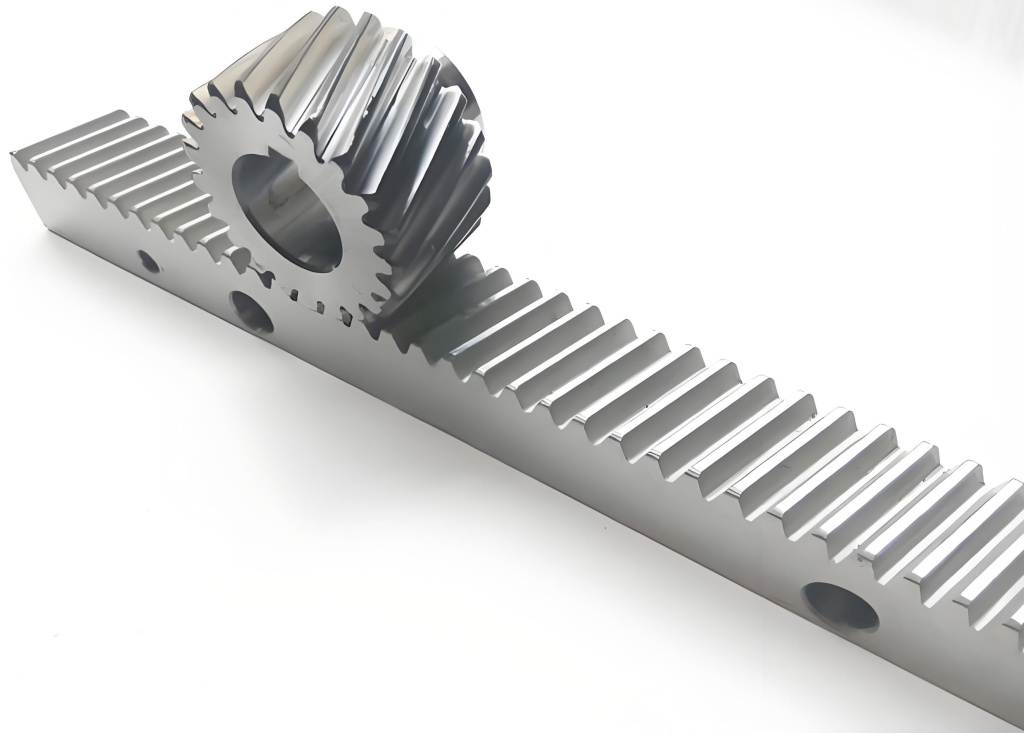

Работа узла строится на эвольвентном зацеплении: шестерня сцепляется с зубьями рейки, и пара совершает движение. Такое решение простое и не требует промежуточных передаточных звеньев.
Когда крутящий момент подается на шестерню, она перекатывается по зубьям, и рейка остается неподвижной. Если зафиксирована шестерня, линейное движение совершает сама рейка. Скорость перемещения зависит от диаметра ведущего колеса, оборотов привода, модуля, смазки и жесткости всей системы.
Преимущества и недостатки
По сравнению с винтовыми или цепными приводами, зубчатая рейка позволяет передавать большие нагрузки на длинных ходах, обеспечивает высокую жесткость и скорость перемещения.
| Сильные стороны |
Слабые стороны |
|
|---|---|---|
|
|
|
|
|
|
|
|
Сильные стороны |
Слабые стороны |
|
|
Виды зубчатых реек
Зубчатые рейки изготавливают с прямым или наклонным расположением зубьев. От этого зависят уровень шума, нагрузочная способность, плавность хода и другие параметры механизма.
Прямозубые
Зубья в них направлены поперек продольной оси. По ГОСТ 13755-2015, угол исходного контура (профиля) прямозубых реек составляет 20°, модуль — от 1 до 20 мм. Такие комплектующие в основном используются для оборудования, которое испытывает средние нагрузки.
Другие особенности: технологичность производства и заточки, ремонтопригодность и взаимозаменяемость секций, хорошая устойчивость к загрязнениям (по сравнению с косозубыми узлами), но повышенный шум на высоких скоростях.
Косозубые
Здесь зубья нарезаны под углом к продольной оси, часто в диапазоне около 15–20°, но точное значение зависит от конструкции и производителя.
Комплектующие обеспечивают КПД передачи до 97% и работают на скоростях до 60 м/мин (согласно ISO 54). Контакт зубьев происходит постепенно, благодаря чему вибрации снижены, ход плавный, и механизм работает тише, чем прямозубое исполнение.
Минус — осевое усилие на опоры шестерни, которое компенсируют конструкцией вала и подшипникового узла.
Сравнительная таблица по прямозубым и косозубым рейкам
| Параметр |
Прямозубые |
Косозубые |
|---|---|---|
|
Шум при работе |
Выше |
Ниже |
|
Точность позиционирования |
Стандартная |
Высокая |
|
Нагрузочная способность |
Средняя |
Выше |
|
Чувствительность к загрязнению |
Ниже |
Выше |
|
Скорость перемещения |
До 40 м/мин |
До 60 м/мин |
Основные параметры комплектующих
При выборе зубчатой рейки нужно учитывать несколько ключевых параметров: модуль, шаг зубьев, длину и материал. От этого зависят совместимость с шестерней и нагрузочная способность узла.
Модуль зацепления, шаг зубьев и длина
Модуль зацепления (m) — главный геометрический параметр. Он задает пропорции зуба: высоту головки, ширину впадины, радиусы скруглений. Совпадение модулей рейки и шестерни обязательно, иначе зубчатый профиль не войдет в правильное зацепление.
Шаг зубьев считается по формуле p = π × m. Например, при m = 5 мм шаг равен примерно 15,7 мм.
Стандартная длина рейки — до 3000 мм. Для больших перемещений стыкуются несколько секций.
Материалы изготовления
Металлы, из которых производят комплектующие, и их сферы применения:
-
сталь 45 — общепромышленные изделия, часто с поверхностной закалкой ТВЧ;
-
сталь 40Х — нагруженные узлы, улучшение или поверхностная закалка;
-
20ХН3А и близкие цементуемые стали — ответственные и тяжело нагруженные передачи;
-
алюминий — легкие конструкции, спецоборудование, лабораторные стенды;
-
бронза, латунь — узлы, где требуются высокая коррозионная стойкость, сниженное искрообразование или немагнитность.
На выбор материала влияют условия эксплуатации, требуемая нагрузочная способность и специфические требования к механизму.
Стандарты и классы точности
Геометрию зубчатых реек и реечных передач описывают ГОСТ 10242-81, ГОСТ 13755-2015, ГОСТ 2185-66 и ГОСТ 1643-81. Международные ориентиры — DIN 867 и ISO 54.
Класс точности обозначается буквой Q. Характеризует допустимые отклонения шага, направления зуба и профиля
|
Класс |
Типовой уровень точности |
Где применяется |
|
Q4 |
Очень высокий |
Координатно-измерительные машины, прецизионные оси |
|
Q6 |
Высокий |
Прецизионные станки, портальные системы |
|
Q8 |
Средний промышленный |
Стандартные ЧПУ и автоматизированные линии |
|
Q10 |
Общепромышленный |
Ворота, подъемные механизмы, простые приводы |
Выбор комплектующих по классу точности зависит от задачи. Ставить модели Q4 на гаражные ворота бессмысленно — Q10 обычно справится с запасом и обойдется дешевле.
Особенности монтажа
От правильности монтажа зависит ресурс зубчатой рейки. Перекос, нарушение шага на стыке или неправильный боковой зазор ведут к ускоренному износу зубьев, шуму и ударам при разгоне.

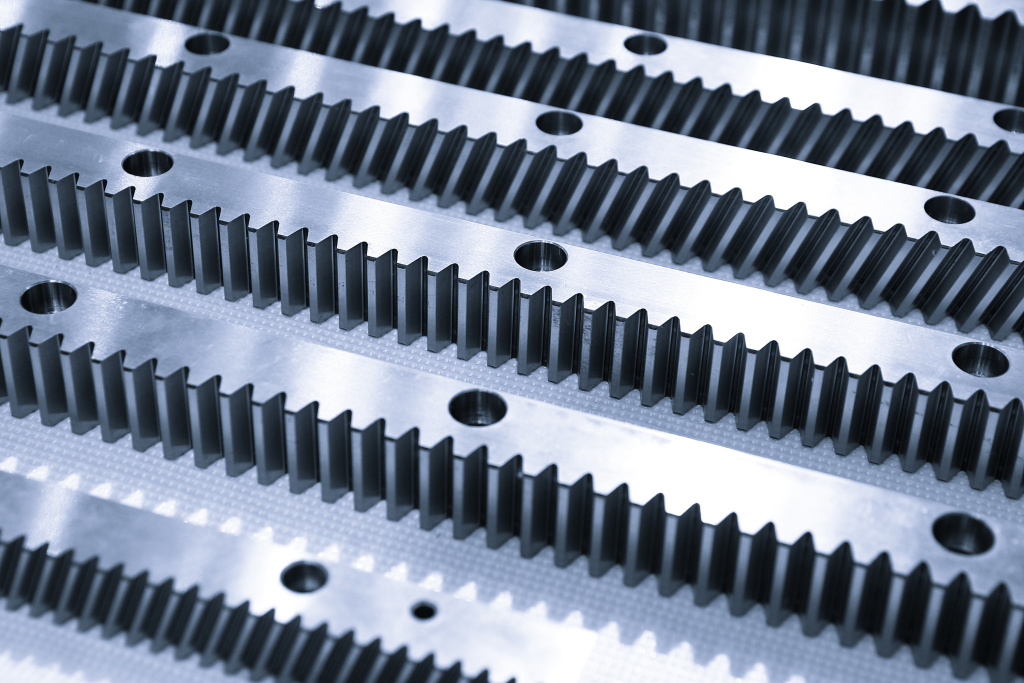

Способы крепления: болты или сварка
В основном используется болтовое крепление. Оно дает точную регулировку и быструю замену изношенной секции. Болты класса 8.8 или 10.9 ставят через монтажные отверстия, а после выставления рейку могут дополнительно фиксировать штифтами.
Сварка применяется реже и в основном в грубых металлоконструкциях. Для точных передач она нежелательна: тепловое коробление искажает геометрию и снижает точность позиционирования.
Регулировка зазора и соосности
Зазор настраивают эксцентриковой втулкой на валу шестерни, подкладочными шайбами или регулировкой положения опоры. Слишком плотный контакт ведет к перегреву и заклиниванию, слишком свободный — к ударам и быстрому износу зубьев.
В малых и средних узлах часто встречается диапазон порядка 0,05–0,15 мм, но окончательное значение нужно брать из паспорта передачи.
Обслуживание зубчатой рейки
Регулярный уход снижает износ зубчатой рейки и риск задиров. Основа — смазка, чистка и контроль состояния зубьев.
Смазка
Тип смазки подбирают по скорости, нагрузке и условиям среды. На быстрых ходах применяют пластичные смазки, совместимые с зубчатыми передачами. На медленных и тяжелых узлах могут использоваться более вязкие составы и пасты. В пищевых производствах применяют смазки с допуском H1.
Плановое обслуживание
Периодичность работ по плановому обслуживанию:
-
каждую смену — визуальный осмотр на сколы, задиры и загрязнение;
-
еженедельно — очистка от стружки и пыли;
-
ежемесячно — обновление смазочного слоя при обычной эксплуатации;
-
раз в полгода — контроль зазора, крепежа и состояния стыков.
Интервалы обслуживания зубчатой рейки корректируют по паспорту оборудования, нагрузке и среде. В пыльных, влажных или абразивных условиях обслуживание проводят чаще.
Частые вопросы о зубчатых рейках
1. Что лучше: прямозубая или косозубая рейка?
Косозубая рейка работает тише и плавнее, но дороже и создает осевое усилие на опорах вала. Чаще применяется на скоростных осях. Прямозубое исполнение проще, ремонтопригоднее и устойчивее к загрязнениям, поэтому остается массовым решением для оборудования средней нагрузки.
2. Как выбрать модуль зубчатой рейки?
Чем выше нагрузка — тем крупнее модуль. Для бытовой автоматики часто хватает m = 1–2. Для станков средней нагрузки применяют m = 3–5. Тяжелая техника может требовать m = 8–20 и выше. Модули рейки и шестерни должны совпадать строго, без округлений.
3. Как регулировать зазор между рейкой и шестерней?
Этапы регулировки:
-
Прихватить рейку без полной затяжки болтов.
-
Выставить горизонтальность по уровню.
-
Завести шестерню, замерить зазор щупом.
-
Затянуть крепёж крест-накрест с моментом по паспорту.
-
Прогнать каретку по всей длине, оценить плавность хода.
4. Как часто нужно смазывать зубчатую рейку?
Периодичность определяется интенсивностью и условиями среды, где используется передача. На загруженном оборудовании смазку могут обновлять еженедельно или по моточасам. При легкой эксплуатации часто достаточно ежемесячного обслуживания. В пыльных и влажных условиях интервалы сокращают.
5. Когда нужна замена зубчатой рейки?
Менять пора при люфте свыше допустимого, выкрашивании зубьев, трещинах или сколах на рабочих поверхностях. Сигналом служит и стук в зацеплении, который не уходит после регулировки. На точных станках замену делают по регламенту с учетом нагрузки, класса точности и требований производителя.
6. Можно ли стыковать короткие рейки для получения длинного хода?
Да, их можно соединить встык, иногда с фиксацией по штифтам или на общей плите. Важно соблюдать соосность и совпадение шага на стыке, иначе появится вибрация.
7. Как правильно установить зубчатую рейку, чтобы обеспечить параллельность направляющим?
Рейку выставляют по эталонной линейке или индикатору, базируясь на уже выверенной направляющей. Начинают с первой секции, прихватывая крепеж, затем подгоняют следующие стыки. Важно добиться отклонения не более 0,02–0,05 мм на метр длины, иначе появляется неравномерная нагрузка и преждевременный износ.
