АкцииВиброизоляторы: критерии подбора, сферы применения и способы установки
Промышленное и бытовое оборудование в процессе эксплуатации создает колебания, которые передаются на фундамент, стены и другие конструкции. Чтобы снизить динамические нагрузки и обеспечить стабильную работу техники, применяются виброопоры.
В статье мы расскажем про особенности и разновидности этих комплектующих, а также дадим советы по выбору и установке.
Что такое виброопоры и зачем они нужны
Основное назначение и принцип работы
Виброопора представляет собой упругое комплектующее, размещаемое между основанием и корпусом машины. Ее задача — поглощать энергию механических колебаний и препятствовать их распространению. Конструктивно деталь состоит из демпфирующего материала и крепежных элементов.
Главное, для чего нужны виброопоры — они преобразуют динамическую энергию в тепловую, рассеивая ее внутри упругого слоя.
Какой эффект дает применение виброизоляторов
Грамотно подобранная система виброизоляции снижает уровень шума на 15–30 дБ и продлевает срок службы станка или агрегата на 20–40%.
Вибрация перестает передаваться на конструкцию здания, что защищает его от трещин и деформаций. Кроме того, улучшаются условия труда персонала: операторы меньше устают, а точность обработки деталей возрастает.
Последствия отсутствия виброзащиты
Если техника установлена без демпферов, колебания беспрепятственно распространяются по конструкциям. Это ускоряет разбалансировку узлов, вызывает люфты и биения в подшипниках. В многоэтажных зданиях возможны резонансные явления, когда даже небольшой станок создает ощутимую вибрацию на верхних этажах.
Ремонт фундамента и замена вышедших из строя деталей обходятся в разы дороже, чем своевременная установка качественных опор.
Основные типы виброопор и их характеристики
Есть следующие разновидности виброопор:

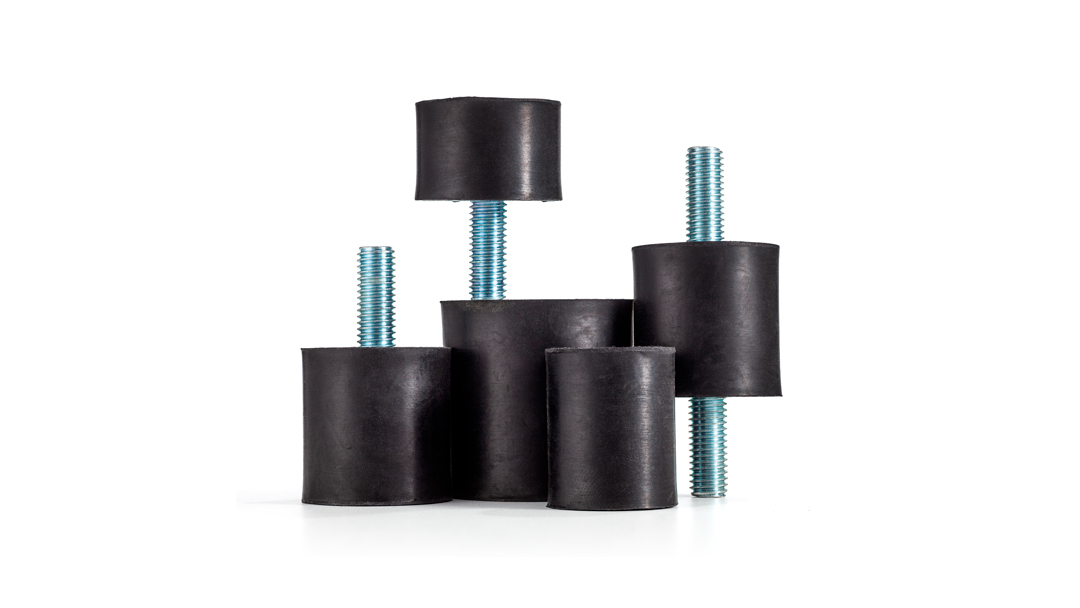

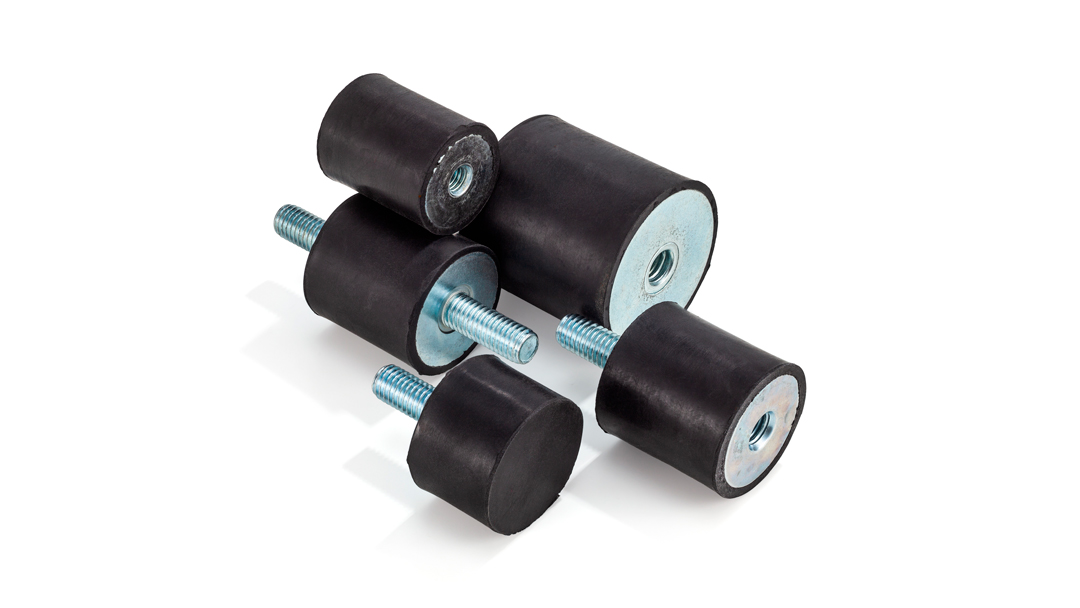

- Резиновые. Подходят для техники массой до 500 кг с частотой вибрации выше 25 Гц. Они компактные, недорогие и простые в монтаже. Материал хорошо поглощает высокочастотные колебания, но при больших статических нагрузках быстро теряет упругость. Срок службы резиновых опор — 3–7 лет в зависимости от условий эксплуатации.
- Пружинные. Рассчитаны на оборудование массой от 300 кг до нескольких тонн и эффективны на частотах 5–20 Гц. Стальная пружина обеспечивает высокий ход и выдерживает динамические удары. Однако без дополнительного демпфера такая опора может резонировать на собственной частоте, усиливая вибрацию вместо ее подавления.
- Комбинированные (пружинно-резиновые). Пружина в них воспринимает основную нагрузку, а резиновый элемент гасит остаточные колебания и ограничивает амплитуду. Такое сочетание подходит для различного оборудования и обеспечивает стабильную работу даже при переменных режимах.
- Демпфирующие модели со специальным креплением. Для некоторых станков требуются специфические комплектующие с резьбовыми шпильками, фланцами или регулируемыми по высоте площадками. Существуют виброопоры со встроенными анкерами и антивибрационными подушками.
В компании ISKRA можно заказать качественные резиновые виброопоры. Ознакомьтесь с ассортиментом деталей в каталоге.
Сфера применения виброопор: от промышленности до быта
Использование для промышленных станков
Виброопоры для токарного или фрезерного станка снижают динамические нагрузки. Это обеспечивает точное позиционирование инструмента и предотвращает дрейф заготовки во время работы оборудования.
Защита вспомогательного оборудования
Роторные машины — вентиляторы, насосы, компрессоры — работают на высоких оборотах и создают постоянную вибрацию. Установка опор под корпус агрегата снижает шум в помещении и защищает трубопроводы от усталостных трещин.
Применение в гражданском строительстве и для бытовой техники
В многоквартирных домах виброизоляторы применяются под стиральными машинами, кондиционерами и котлами отопления. Они предотвращают передачу вибраций через стены и перекрытия. В коммерческих зданиях опоры ставят под лифтовое оборудование, холодильные камеры и генераторы, соблюдая санитарные нормы по уровню шума.
Как правильно подобрать комплектующие
Предлагаем пошаговую инструкцию, как выбрать виброизолятор:
- Определение статической нагрузки на одну опору. Разделите вес станка на число точек крепления. Учитывайте неравномерное распределение нагрузки: центр тяжести может смещаться при движении рабочих органов.
- Учет рабочей частоты вибрации оборудования. Частота основных колебаний электродвигателей связана с частотой вращения (числом оборотов в минуту), для прессов — кратна циклу удара. Собственная частота виброопоры должна быть в 2,5–3 раза ниже рабочей, чтобы избежать резонанса.
- Выбор типа опоры в зависимости от задач. Для легкой техники используются резиновые модели, для тяжелых прессов и станков нужны пружинные или комбинированные виброопоры. Если условия эксплуатации включают перепады температур или агрессивную среду, требуются специальные полиуретановые или герметичные конструкции.
- Проверка размеров и способа крепления. Убедитесь, что посадочные отверстия опоры совпадают с монтажными точками на корпусе агрегата. Резьбовые соединения затягивайте с контргайками, чтобы предотвратить самоотвинчивание при вибрации.
Особенности установки
Как правильно устанавливать виброопоры:
- Подготовьте основание и оборудование. Очистите поверхность от пыли, масла и отслоений. Проверьте горизонтальность уровнем.
- Разместите опоры симметрично относительно центра тяжести. Варианты, как ставить виброопоры: для прямоугольного оборудования по схеме «четыре угла»; для длинных машин — две продольные линии по три–четыре точки; для консольных узлов — установка дополнительной опоры под выступающую часть, чтобы исключить опрокидывающий момент.
- Запустите станок на холостом ходу и проверьте отсутствие качки. Измерьте виброметром уровень вибрации: он должен снизиться минимум на 70%.
Резюме
Какие лучше купить виброопоры? Ориентируйтесь на вес станков, частоту вибрации и условия работы техники. Не экономьте на качестве: надежные опоры окупаются снижением простоев и затрат на ремонт.
Если вам нужна экспертная консультация, свяжитесь с менеджерами компании ISKRA по телефону. Они подскажут, как подобрать виброопоры для ваших задач, и предложат подходящие варианты. Заказать товары можно с доставкой в любой город России.
