Основные типы ременных передач: устройство и назначение

Ременная передача — простое, надежное и экономичное решение для передачи мощности между валами. Такой механизм легко устанавливается и работает плавно, благодаря чему широко применяется в машиностроении, на производственных линиях, в сельском хозяйстве и других отраслях. В статье расскажем, какие бывают ременные передачи, как они устроены, в чем их особенности и где они чаще всего используются.

Что такое ременная передача, ее устройство и назначение

Это механизм, который передаёт вращательное движение и мощность от одного вала к другому с помощью гибкого ремня и двух шкивов. Ведущий шкив, который входит в устройство ременной передачи, закрепляется на источнике энергии (например, электродвигателе), а ведомый — на валу приводимого в движение механизма. Между ними устанавливается ремень, который обеспечивает передачу крутящего момента за счёт трения или зацепления.

В некоторых системах дополнительно используются натяжные ролики — они поддерживают оптимальное натяжение ремня и увеличивают угол его охвата, что улучшает сцепление. Также могут применяться направляющие и защитные кожухи для повышения безопасности и ресурса передачи.

Назначение ременной передачи заключается в следующем:

• передача вращательного движения между валами, в том числе при их удалённости или несовпадении осей;
• изменение частоты вращения, за счёт использования шкивов разного диаметра;
• амортизация вибраций и ударных нагрузок, что снижает износ оборудования и защищает его от перегрузок;
• обеспечение плавной и тихой работы — особенно важно для оборудования, установленного в производственных помещениях с повышенными требованиями к уровню шума.

Области применения и преимущества

Ременные передачи находят широкое применение в различных отраслях промышленности благодаря своей надёжности, простоте и универсальности. Они используются в следующем оборудовании:

• машиностроение — приводы станков, насосов, вентиляторов, компрессоров;
• производственные линии — транспортировка и упаковка продукции, ленточные конвейеры;
• сельское хозяйство — комбайны, тракторы, сеялки, системы полива и орошения;
• энергетика — вспомогательные приводы турбин, компрессорные установки;
• автомобилестроение — системы ГРМ, приводы генераторов, водяных и масляных насосов.

Ременные передачи особенно ценятся в условиях, где важны плавность работы, снижение вибраций и экономичность. Они позволяют передавать мощность на значительные расстояния и работают при небольших отклонениях соосности, поэтому подходят для множества задач.

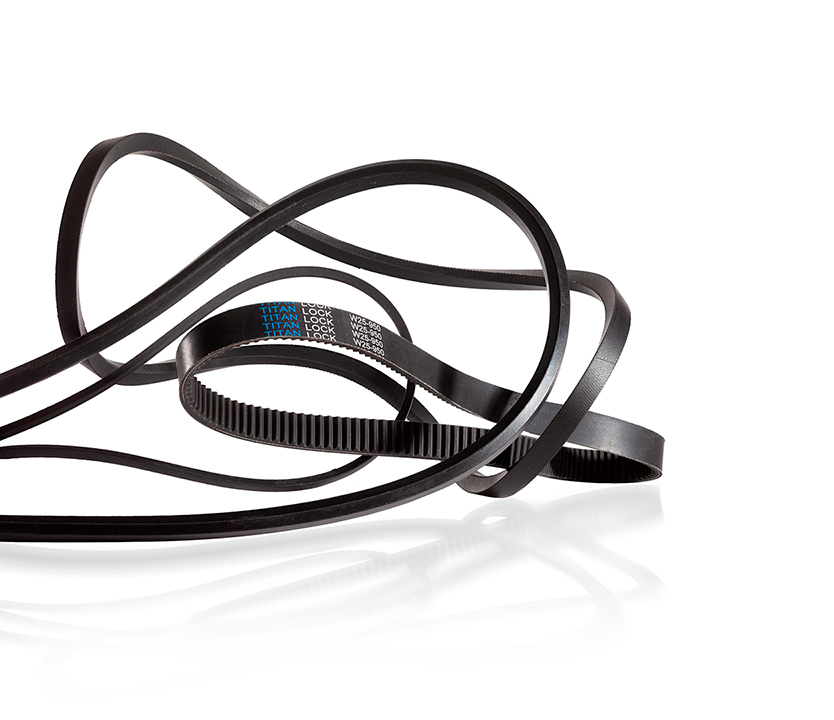

Основные типы ременных передач

В промышленности чаще всего применяют следующие виды ременных передач: плоские, клиновые и зубчатые. Каждый из них имеет свою специфику, подходящую под определенные задачи и условия эксплуатации.

Плоские ремни

Это один из самых старых и простых видов передачи мощности. Такие ремни имеют прямоугольное сечение и равномерно контактируют с поверхностью шкива. Изготавливаются из резины, ткани с кордом или синтетических материалов.

Благодаря большой площади контакта и минимальным потерям на трение такие ремни отличаются высокой эффективностью (до 98%) и плавностью хода. Используются там, где нужно передавать мощность на большие расстояния и при высоких скоростях вращения, например, в деревообрабатывающих станках, компрессорах и лёгких конвейерах.

Особенности плоских ремней:

• подходят для больших межосевых расстояний (до 15 м);
• обеспечивают тихую и плавную работу;
• недороги в изготовлении и обслуживании;
• склонны к проскальзыванию при высоких нагрузках;
• требуют регулярной проверки и корректировки натяжения;
• менее устойчивы к воздействию масла и высоких температур.

Клиновые ремни

Клиновые (V-образные) ремни имеют трапециевидное сечение и работают в канавках соответствующего профиля на шкивах. Такая форма обеспечивает высокую степень сцепления и передачу значительной мощности при компактных размерах. Ремни изготавливаются из резины с внутренним кордом, что повышает их устойчивость к растяжению и износу.

Эти ремни широко применяются в приводах станков, вентиляторов, насосов и сельскохозяйственной техники.

Особенности клиновых ремней:

• высокая передаваемая мощность (до 500 кВт);
• компактность — можно использовать меньшие шкивы;
• универсальны для средних и высоких нагрузок;
• ограниченное межосевое расстояние (до 8 м);
• чувствительны к перекосу шкивов;
• требуют точной настройки натяжения и контроля выравнивания.

Зубчатые ремни

У ремней этого типа есть зубцы на внутренней стороне, которые входят в зацепление с профилированными шкивами. Такая конструкция исключает проскальзывание и обеспечивает точную передачу движения. Подобные ремни используются в системах, где важна синхронизация, например, в ЧПУ-станках, робототехнике, механизмах ГРМ и конвейерах с точным позиционированием. Материалы изготовления — резина или полиуретан с кордом из стекловолокна или стали.

Особенности зубчатых ремней:

• обеспечивают точную синхронизацию без проскальзывания;
• подходят для высокоточных и ответственных механизмов;
• эффективность до 98% при низких потерях;
• не требуют частой корректировки натяжения;
• стоят сравнительно дороже других типов;
• требуют использования специализированных шкивов;
• Чувствительны к загрязнениям (масло, пыль, абразив).

Сравнение основных типов ременных передач

Чтобы вам было удобнее сравнить отличия ремней разных типов, собрали их главные параметры в таблицу:

В чем преимущества ременных передач

Ременные передачи остаются востребованными в промышленности благодаря сочетанию простоты, универсальности и эффективности. Их преимущества особенно заметны в условиях, где важны гибкость, снижение вибраций и невысокие затраты на обслуживание.

Преимущества ременных передач:

• Экономичность — низкая стоимость комплектующих и простота монтажа позволяют снизить затраты на оборудование;
• Гибкость — работают при различных конфигурациях валов, в том числе с несовпадающими осями;
• Амортизация ударов и вибраций — эластичный ремень снижает нагрузку на механизмы и продлевает срок службы оборудования;
• Тихая работа — низкий уровень шума делает их удобными для использования в закрытых производственных помещениях;
• Простое обслуживание — заменить ремень и отрегулировать натяжение можно без специальных инструментов.

Однако при выборе стоит учитывать и ограничения: возможность проскальзывания (особенно у плоских и клиновых ремней); необходимость регулярной проверки состояния и натяжения; ограниченную мощность по сравнению с цепными передачами.

Как выбрать ременную передачу для вашего оборудования

При выборе ременной передачи важно учитывать несколько факторов. Вот основные:

• Мощность и скорость вращения. Для передачи высокой мощности (от 200 до 500 кВт) лучше использовать клиновые ремни — они надежны и компактны. Если же требуется точная синхронизация вращения, предпочтительнее зубчатые ремни.
• Расстояние между валами. При большом межосевом расстоянии (до 15 м) оптимальны плоские ремни — они обеспечивают стабильную работу на длинных участках. Клиновые и зубчатые ремни лучше подходят для компактных систем.
• Условия эксплуатации. Обратите внимание на температуру, влажность, наличие пыли или масла. Например, зубчатые ремни чувствительны к загрязнениям и требуют чистой рабочей среды, а плоские — хуже переносят высокие температуры.

Где приобрести комплектующие для ременной передачи

Подводя итог, можно сказать, что ременные передачи разных видов имеют свои достоинства и недостатки и подходят для различных задач. Понимание этих особенностей поможет выбрать оптимальное решение для вашего оборудования и условий эксплуатации.

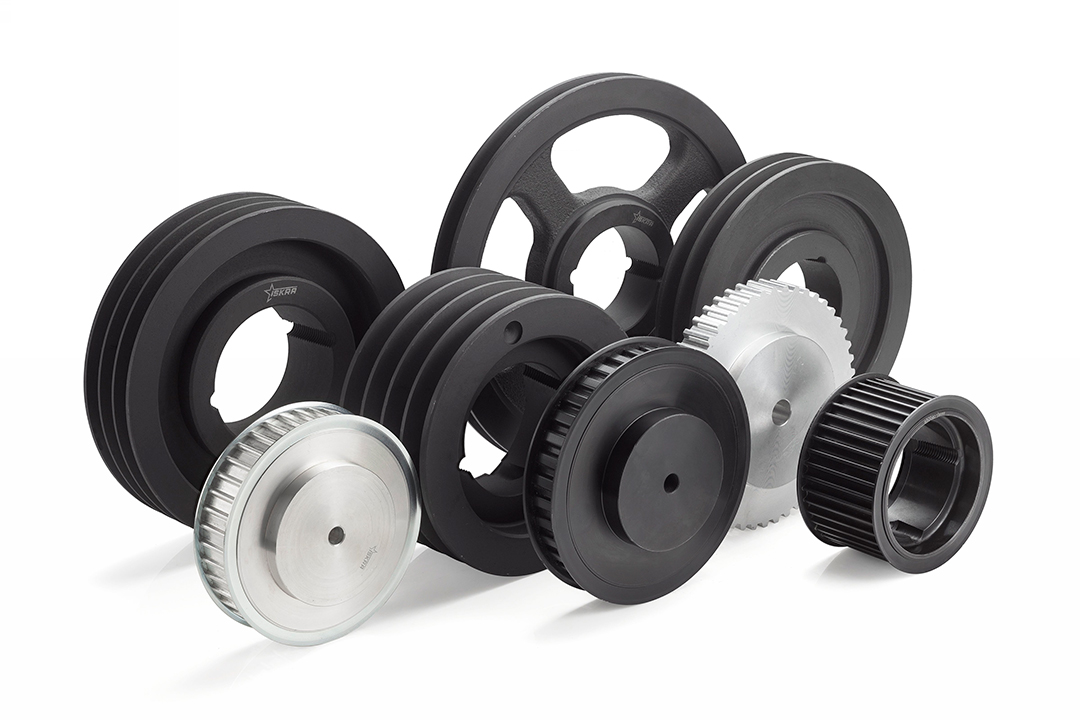

Компания «Искра» предлагает надежные комплектующие для различных типов ременных передач: шкивы для клиновых и зубчатых ремней, зажимные пластины. Наши специалисты помогут подобрать детали, которые точно подойдут под вашу задачу. Чтобы получить консультацию, оставьте заявку на сайте.
