Шарнирный наконечник SQ10X15CRS ISKRA

0 отзывов
0 вопросов
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Шарнирный наконечник SQ10X15CRS ISKRA
Этот товар сейчас просматривают 1 человек

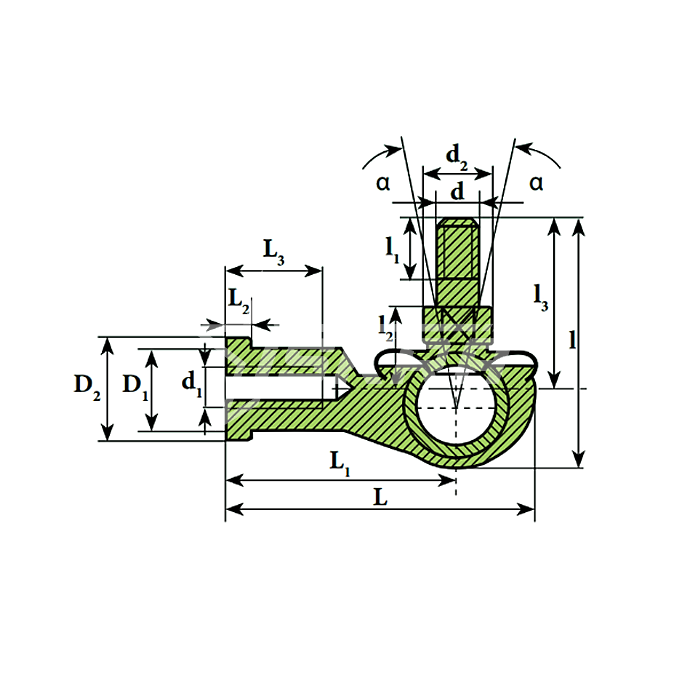

Общие характеристики

Вес, кг
0,112
Внешний диаметр фланцевой части D1, мм
15
Диаметр D3, мм
27
Динамическая нагрузка C, kН
8,2
Длина L, мм
57
Длина L1, мм
43
Длина L2, мм
6.5
Длина L3, мм
21
Наружный диаметр d1, мм
10
Характеристики
Описание
Доставка
Вопросы (0)
Отзывы (0)
Рекомендованные товары
Характеристики
Вес, кг
0,112
Внешний диаметр фланцевой части D1, мм
15

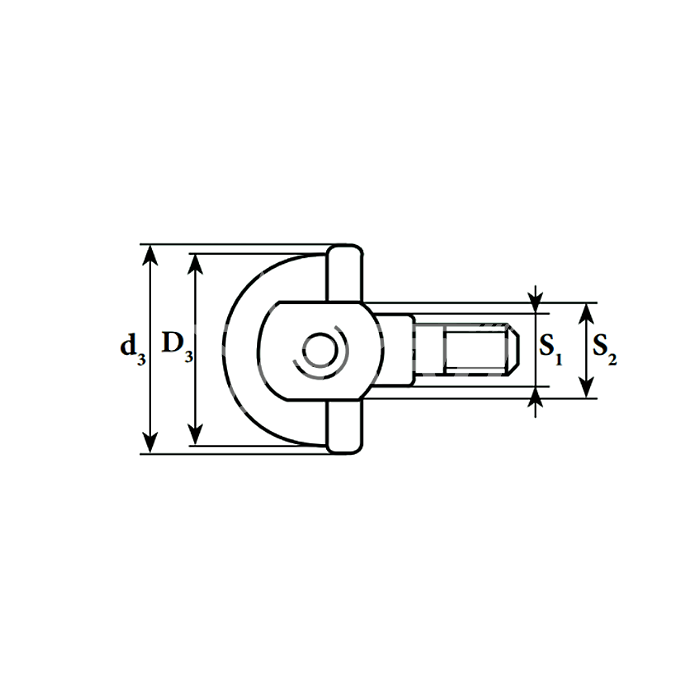

Диаметр D3, мм
27
Динамическая нагрузка C, kН
8,2
Длина L, мм
57
Длина L1, мм
43
Длина L2, мм
6.5
Длина L3, мм
21
Наружный диаметр d1, мм
10
Пара трения
сталь/сталь с предварительно заложенной смазкой
Статическая нагрузка C0, kH
27

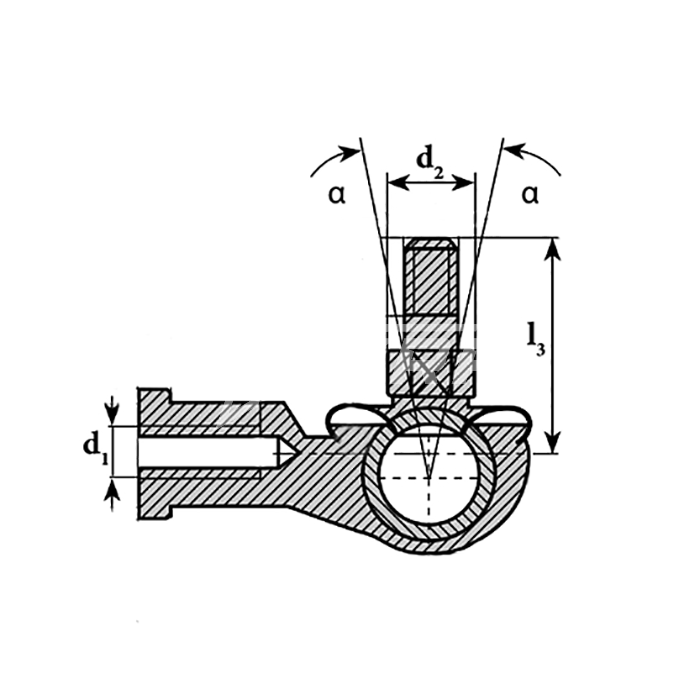

Угол опрокидывания α, мм
25
Ширина p, мм
11
Ширина S1, мм
11
Ширина S2, мм
17
Вид резьбы
наружная/внутренняя (правая)
Высота h1, мм
19
Высота h2, мм
27
Глубина резьбы l3, мм
43
Наружный диаметр проушины d2, мм
14
Размер резьбы d3, мм
30
Внутренний диаметр d1, мм
M10x1,5
Длина l, мм
56,5
Внутренний диаметр d, мм
10
Глубина крепежного отверстия l3, мм
43
Длина l2, мм
17
Длина наконечника l4, мм
0
Длина резьбовой части l1, мм
21
Зажимные винты
25
Наружный диаметр d2, мм
19
Описание

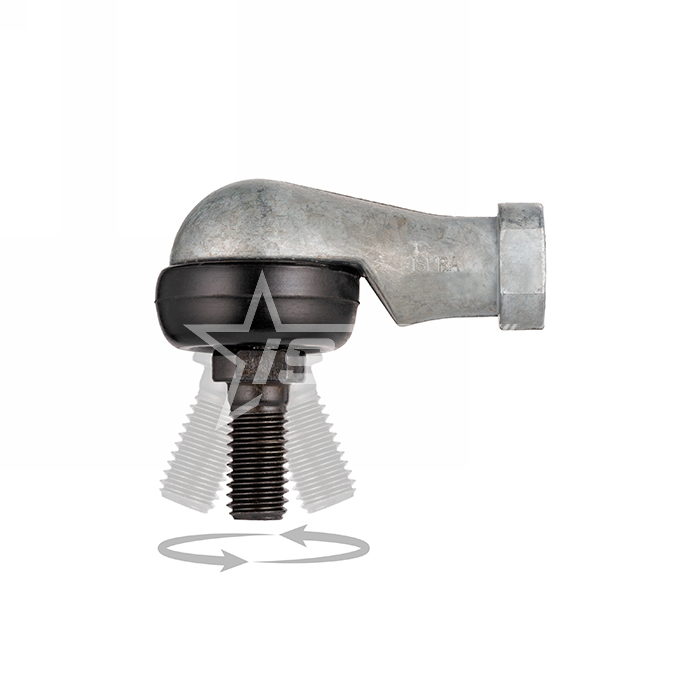

Шарнирный наконечник SQ10X15CRS ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д. Может поворачиваться до 25 градусов вокруг своей оси
Размер резьбы - M10x1,5.
Вес - 0,112 кг.

Доставка

Населенный пункт *

Выберите свой город в списке. Если вы не нашли свой город, выберите "другое местоположение", а город впишите в поле "Город"

Вопросы (0)
Отзывы (0)
Загрузка комментариев...
1 человек добавили этот товар в корзину
Этот товар сейчас просматривают 1 человек
Ожидается
410 ₽
Цена за 1 шт
от 1 до 3 шт
410 ₽
от 4 до 10 шт
389 ₽
от 11 до 20 шт
369 ₽
от 21 шт
348 ₽
Бесплатная доставка при оформлении заказа на сумму от 50 000 ₽
Доставка
Самовывоз
Рассчитать доставку
Гарантия производителя 1 год

Общие характеристики

Вес, кг
0,112
Внешний диаметр фланцевой части D1, мм
15
Диаметр D3, мм
27
Динамическая нагрузка C, kН
8,2
Длина L, мм
57
Длина L1, мм
43
Длина L2, мм
6.5
Длина L3, мм
21
Наружный диаметр d1, мм
10
Габариты упаковки
Единица товара: шт
Документация
Техническая документация

Аналоги:

SQ10X1,25CRS
ISB
SQ10X15CRSTECHNIX
TECHNIX
Характеристики
Описание
Доставка
Вопросы (0)
Отзывы (0)
Рекомендованные товары
Характеристики
Вес, кг
0,112
Внешний диаметр фланцевой части D1, мм
15
Диаметр D3, мм
27
Динамическая нагрузка C, kН
8,2
Длина L, мм
57
Длина L1, мм
43
Длина L2, мм
6.5
Длина L3, мм
21
Наружный диаметр d1, мм
10
Пара трения
сталь/сталь с предварительно заложенной смазкой
Статическая нагрузка C0, kH
27
Угол опрокидывания α, мм
25
Ширина p, мм
11
Ширина S1, мм
11
Ширина S2, мм
17
Вид резьбы
наружная/внутренняя (правая)
Высота h1, мм
19
Высота h2, мм
27
Глубина резьбы l3, мм
43
Наружный диаметр проушины d2, мм
14
Размер резьбы d3, мм
30
Внутренний диаметр d1, мм
M10x1,5
Длина l, мм
56,5
Внутренний диаметр d, мм
10
Глубина крепежного отверстия l3, мм
43
Длина l2, мм
17
Длина наконечника l4, мм
0
Длина резьбовой части l1, мм
21
Зажимные винты
25
Наружный диаметр d2, мм
19
Описание

Шарнирный наконечник SQ10X15CRS ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д. Может поворачиваться до 25 градусов вокруг своей оси
Размер резьбы - M10x1,5.
Вес - 0,112 кг.
