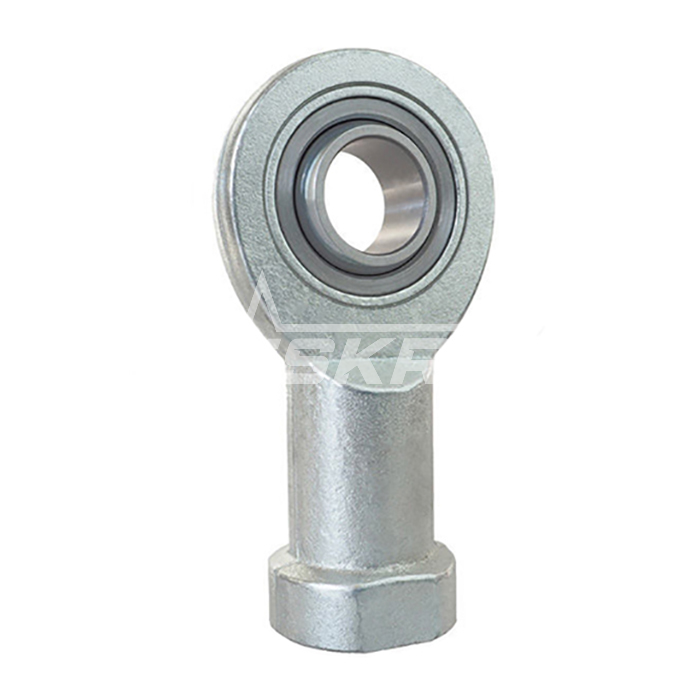

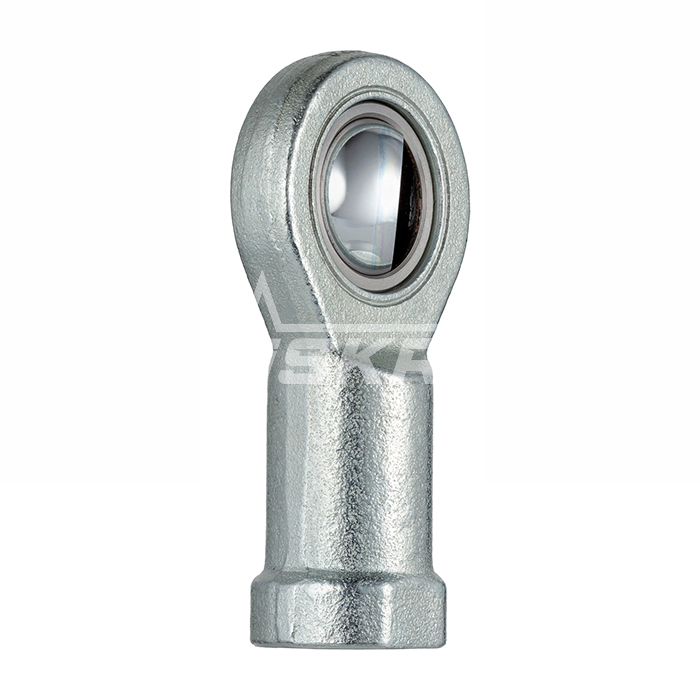

Шарнирный наконечник SIL12C ISKRA
0 отзывов
0 вопросов
Наличие:
Много
719 ₽
Цена за
1 шт
Скрыть применённые скидки
от 1 до 3 шт
719 ₽
от 4 до 10 шт
683 ₽
от 11 до 20 шт
647 ₽
от 21 шт
611 ₽
719 ₽

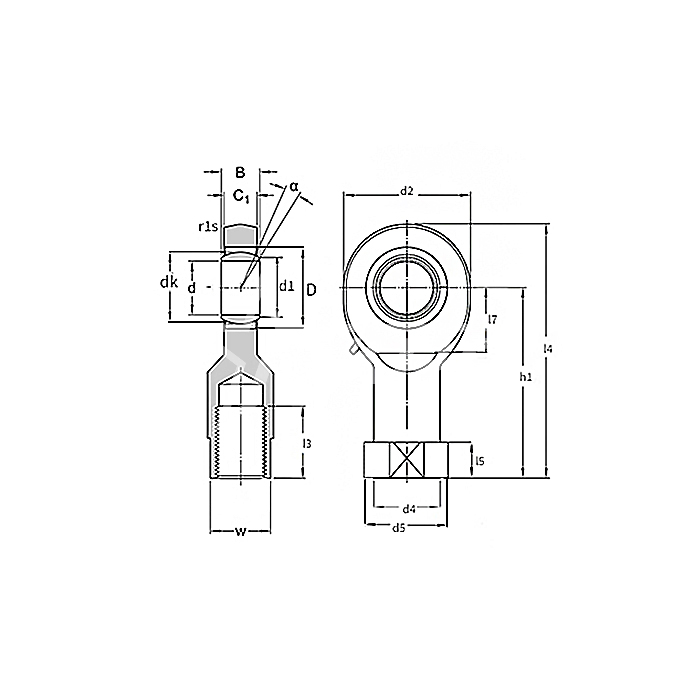

Общие характеристики
Резьба
левая
Вес, кг
11,4
Внешний диаметр фланцевой части D1, мм
8
Внутренний диаметр d, мм
12
Диаметр сферы dK, мм
18
Длина L, мм
17.5
Момент затяжки, Н*м
0.3
Наружный диаметр D, мм
22
Наружный диаметр d1, мм
15
Характеристики
Резьба
левая
Вес, кг
11,4
Внешний диаметр фланцевой части D1, мм
8
Внутренний диаметр d, мм
12
Диаметр сферы dK, мм
18
Длина L, мм
17.5
Момент затяжки, Н*м
0.3
Наружный диаметр D, мм
22
Наружный диаметр d1, мм
15
Пара трения
24,5
Угол опрокидывания α, мм
11
Ширина B, мм
10
Ширина W, мм
50
Вид резьбы
внутренняя (левая)
Высота l5, мм
67
Высота l7, мм
6,5
Высота от центра отверстия h1, мм
50
Глубина резьбы l3, мм
24
Диаметр хвостовика d4, мм
17
Диаметр хвостовика d5, мм
20
Длина l4, мм
67
Наружный диаметр проушины d2, мм
34
Размер монтажной фаски r1smin, мм
0,3
Размер под ключ W, мм
18
Размер резьбы d3, мм
M12x1,75
Ширина проушины C1, мм
8
Внутренний диаметр d1, мм
15
Внутренний диаметр d, мм
12
Длина резьбовой части l1, мм
18
Зажимные винты
11
Наружный диаметр d2, мм
22
Расстояние l7, мм
67
Описание
Шарнирный наконечник SIL12C ISKRA разработан для восприятия высоких механических нагрузок в процессе вращения, опрокидывания либо качения. Применяется в пневматических цилиндрах, станках для печати, упаковочных машинках, кривошипно-шатунных механизмах и т.д.
Внутренний диаметр - 12 мм
Размер резьбы - M12х1,75.
Вес -
