Опора ШВП BK30 ISKRA
0 отзывов
0 вопросов

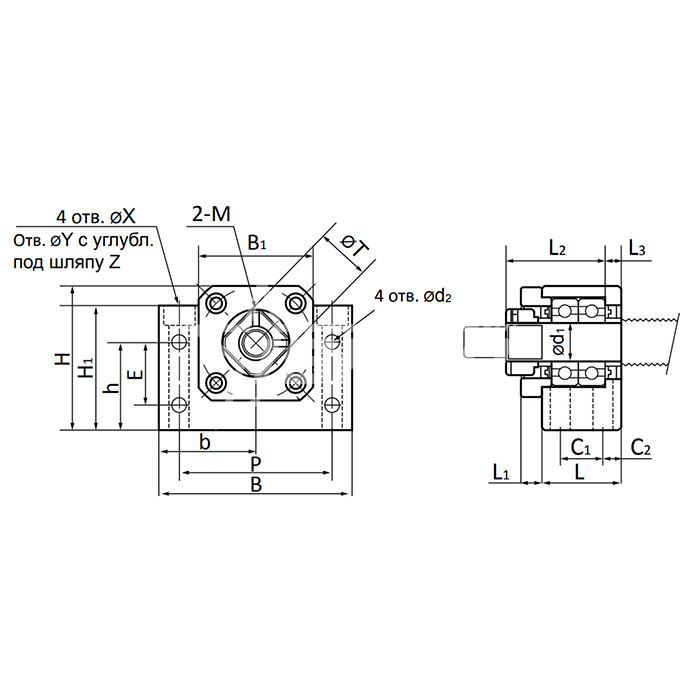

Общие характеристики
Вес, кг
3,4
Наружный диаметр D, мм
30
Высота H, мм
89
Высота от основания опоры до выступа H1, мм
78
Высота фрезр. части юбки монтажной площадки T, мм
40
Диаметр вала d, мм
30
Диаметр вала d1, мм
30
Диаметр вала ШВП, мм
30
Диаметр отверстий d2, мм
11
Характеристики
Вес, кг
3,4
Наружный диаметр D, мм
30
Высота H, мм
89
Высота от основания опоры до выступа H1, мм
78
Высота фрезр. части юбки монтажной площадки T, мм
40
Диаметр вала d, мм
30
Диаметр вала d1, мм
30
Диаметр вала ШВП, мм
30
Диаметр отверстий d2, мм
11
Диаметр отверстия X, мм
14
Диаметр отверстия Y, мм
20
Диаметр отверстия d, мм
45
Диаметр фланца A, мм
128
Диаметр шариков Dw, мм
78
Динамическая грузоподъемность С, H
33
Длина L, мм
45
Длина монтажной площадки L1, мм
14
Межцентровое расстояние крепежных отверстий E, мм
33
Межцентровое расстояние крепежных отверстий P, мм
102
Межцентровое расстояние крепежных отверстий P, мм
102
Межцентровое расстояние крепления B, мм
128
Отверстие под смазку Q
51
Размер B, мм
128
Размер B1, мм
76
Размер C1, мм
23
Размер C2, мм
11
Размер C3, мм
11
Размер E, мм
33
Размер h, мм
51
Размер H, мм
89
Размер H1, мм
78
Размер L, мм
45
Размер L1, мм
14
Размер L2, мм
61
Размер L3, мм
9
Размер T, мм
40
Размер Z, мм
13
Размер шляпы Z, мм
13
Расстояние от центра подшип. до края опоры b, мм
64
Резьба M
M6
Толщина фланца B, мм
9
Установочный винт
M6
Шаг резьбы, мм
14
Ширина B, мм
128
Ширина выступа B1, мм
76
Ширина фланца H, мм
76
Межцентровое расстояние крепежных отверстий E, мм
33
Межцентровое расстояние крепежных отверстий P, мм
102
Описание

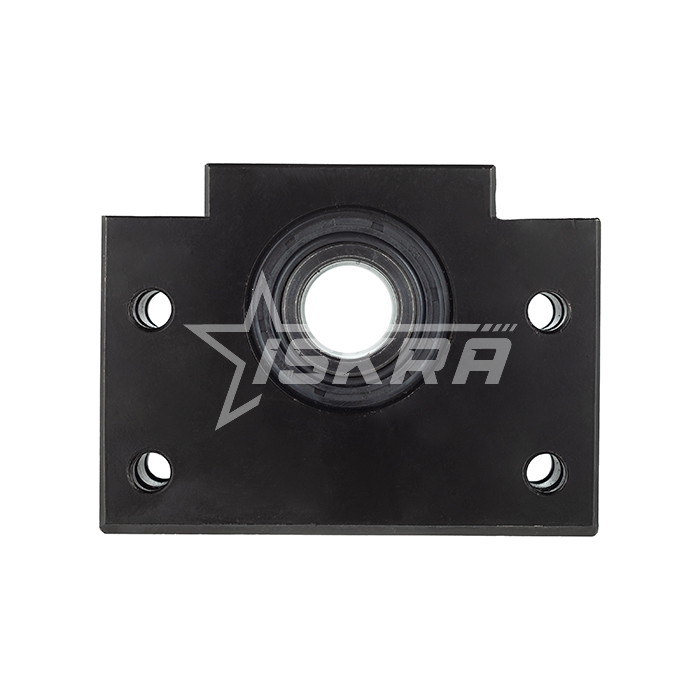

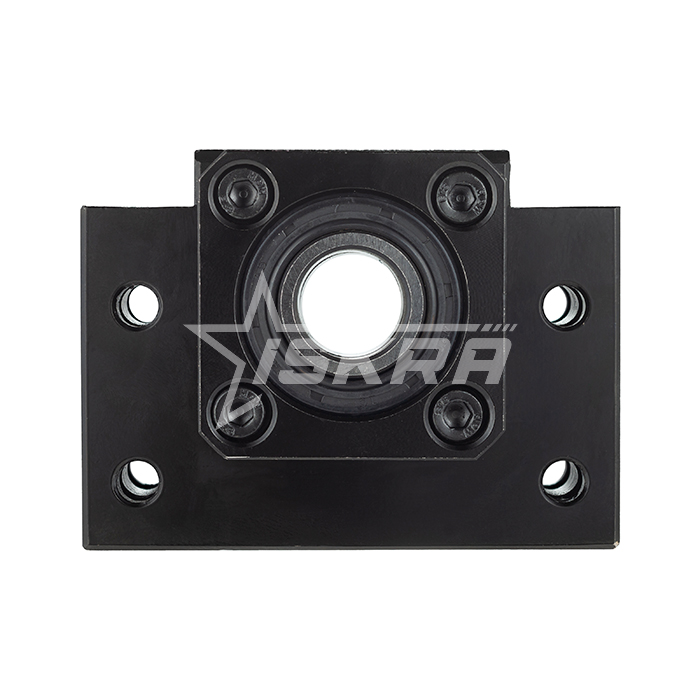

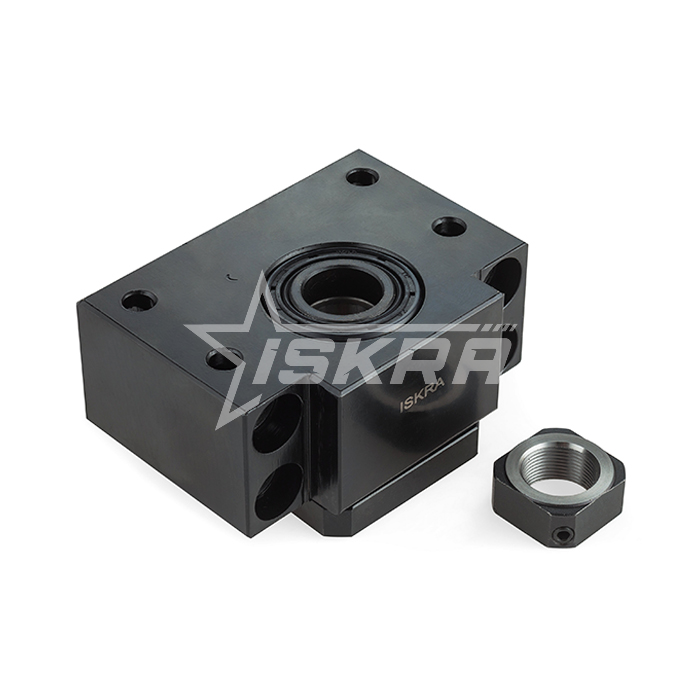

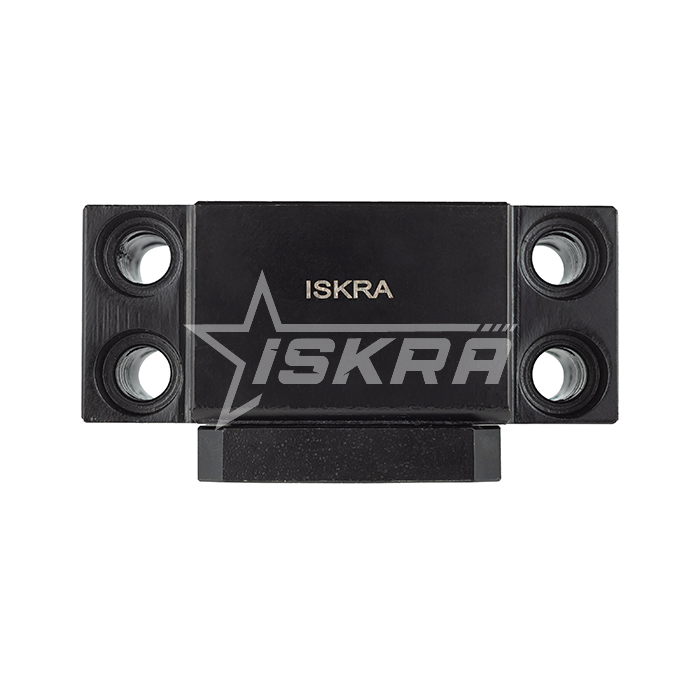

Опора ШВП BK30 ISKRA является конструкцией, внутри которой установлена пара радиально-упорных подшипников. Применяется для фиксации винта ШВП. Стальной корпус создан с соблюдением высокой точности параметров.
Диаметр вала 30 мм.
Расстояние между центрами креплений 128 мм.
Расстояния от края опоры до центра вала 51 мм.
Диаметр вала 30 мм.
Расстояние между центрами креплений 128 мм.
Расстояния от края опоры до центра вала 51 мм.
