Опора ШВП BK20 ISKRA
0 отзывов
0 вопросов

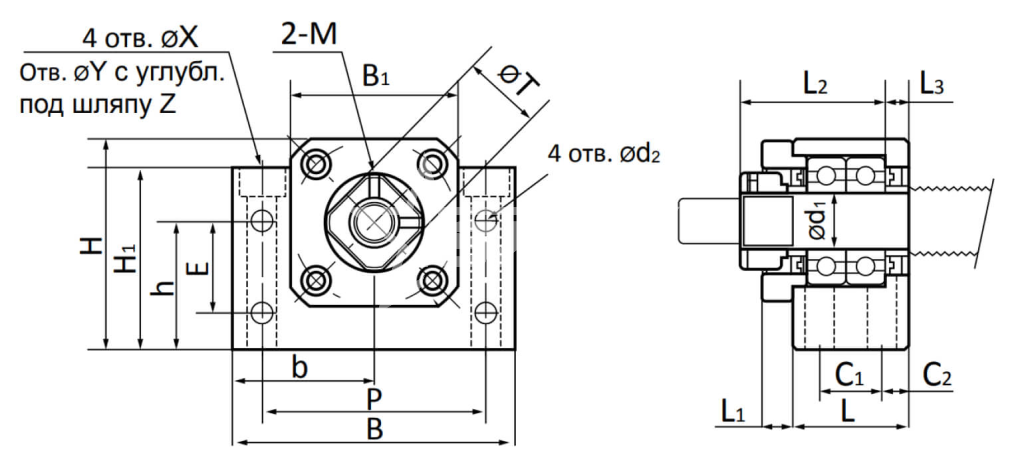

Общие характеристики
Вес, кг
1,43
Наружный диаметр D, мм
20
Высота H, мм
60
Высота от основания опоры до выступа H1, мм
50
Высота фрезр. части юбки монтажной площадки T, мм
30
Диаметр вала d, мм
20
Диаметр вала d1, мм
20
Диаметр вала ШВП, мм
20
Диаметр отверстий d2, мм
6.6
Характеристики
Вес, кг
1,43
Наружный диаметр D, мм
20
Высота H, мм
60
Высота от основания опоры до выступа H1, мм
50
Высота фрезр. части юбки монтажной площадки T, мм
30
Диаметр вала d, мм
20
Диаметр вала d1, мм
20
Диаметр вала ШВП, мм
20
Диаметр отверстий d2, мм
6.6
Диаметр отверстия X, мм
9
Диаметр отверстия Y, мм
14
Диаметр отверстия d, мм
35
Диаметр фланца A, мм
88
Диаметр шариков Dw, мм
50
Динамическая грузоподъемность С, H
22
Длина L, мм
35
Длина монтажной площадки L1, мм
8
Межцентровое расстояние крепежных отверстий E, мм
22
Межцентровое расстояние крепежных отверстий P, мм
70
Межцентровое расстояние крепежных отверстий P, мм
70
Межцентровое расстояние крепления B, мм
88
Отверстие под смазку Q
34
Размер B, мм
88
Размер B1, мм
52
Размер C1, мм
19
Размер C2, мм
8
Размер C3, мм
6.6
Размер E, мм
22
Размер h, мм
34
Размер H, мм
60
Размер H1, мм
50
Размер L, мм
35
Размер L1, мм
8
Размер L2, мм
43
Размер L3, мм
8
Размер T, мм
30
Размер Z, мм
8.5
Размер шляпы Z, мм
8.5
Расстояние от центра подшип. до края опоры b, мм
44
Резьба M
M4
Толщина фланца B, мм
8
Установочный винт
M4
Шаг резьбы, мм
8
Ширина B, мм
88
Ширина выступа B1, мм
52
Ширина фланца H, мм
52
Межцентровое расстояние крепежных отверстий E, мм
22
Межцентровое расстояние крепежных отверстий P, мм
70
Описание
Опора ШВП BK20 ISKRA является конструкцией, внутри которой установлена пара радиально-упорных подшипников. Применяется для фиксации винта ШВП. Стальной корпус создан с соблюдением высокой точности параметров.
Диаметр вала 20 мм.
Расстояние между центрами креплений 88 мм.
Расстояния от края опоры до центра вала 34 мм.
Диаметр вала 20 мм.
Расстояние между центрами креплений 88 мм.
Расстояния от края опоры до центра вала 34 мм.
