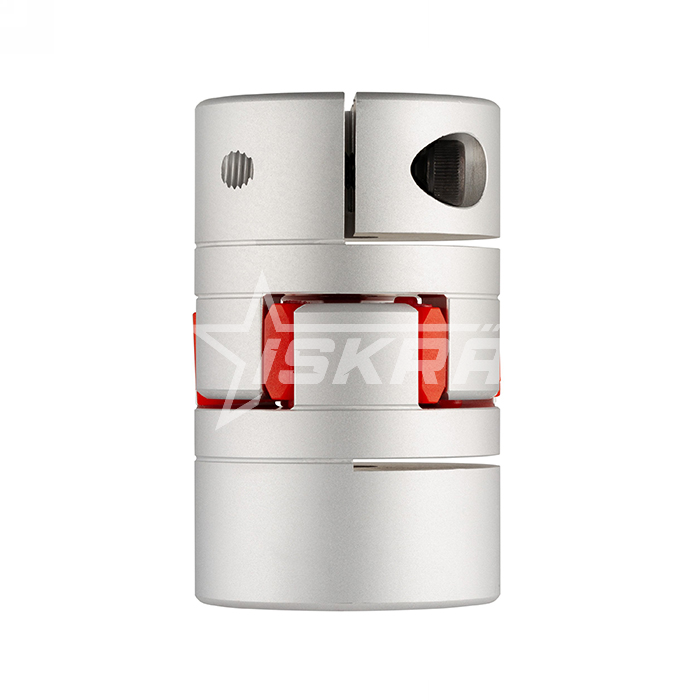

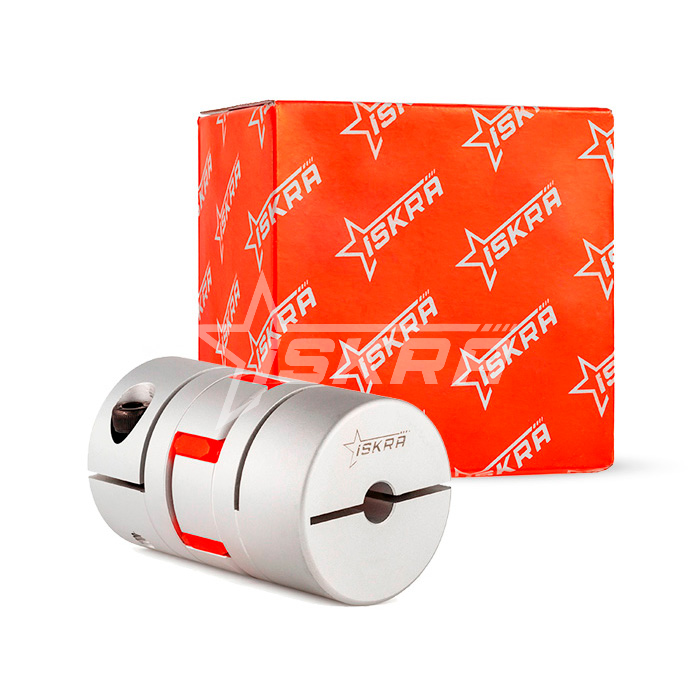

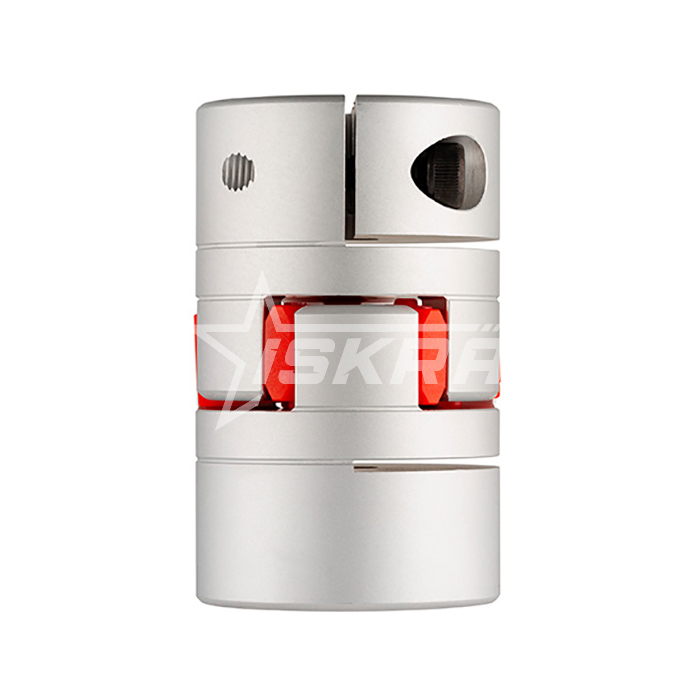

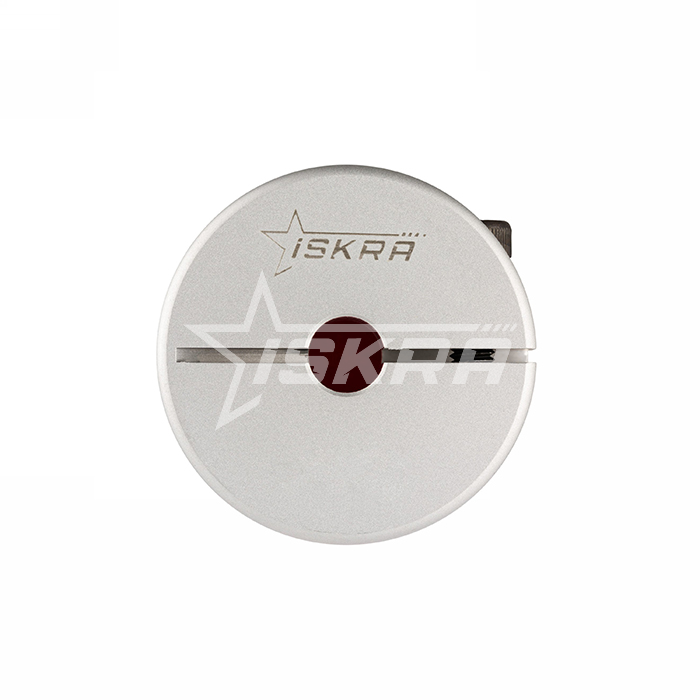

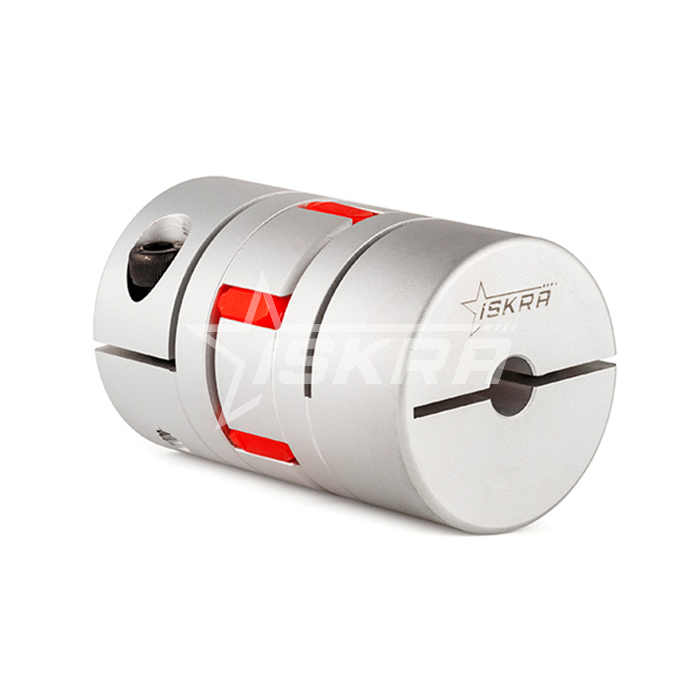

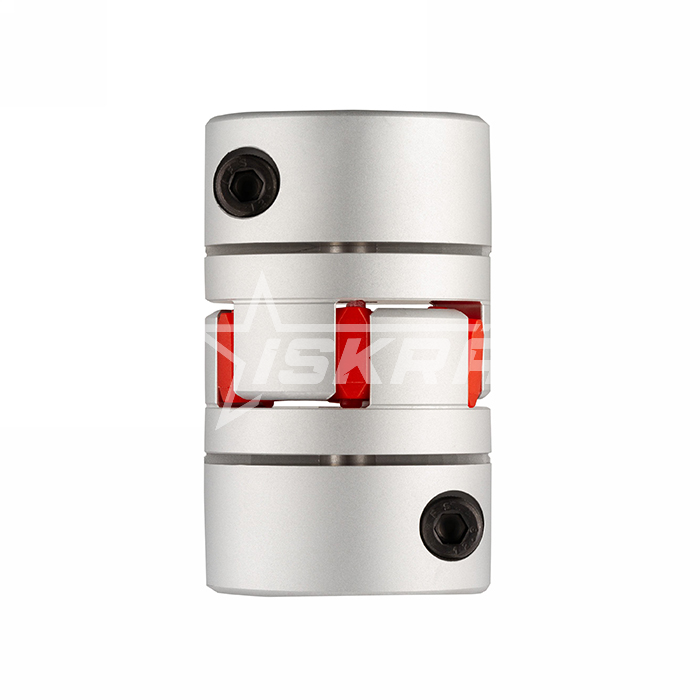

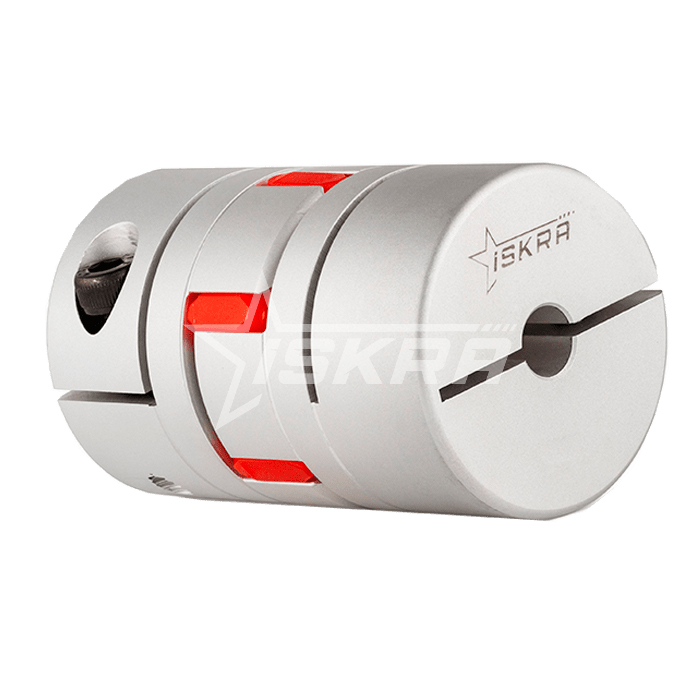

Муфта соединительная JC25-C (d=5 мм) ISKRA

1 отзыв
1 вопрос
Муфта соединительная JC25-C (d=5 мм) ISKRA
Муфта соединительная JC25-C (d=5 мм) ISKRA
Муфта соединительная JC25-C (d=5 мм) ISKRA
Муфта соединительная JC25-C (d=5 мм) ISKRA
Муфта соединительная JC25-C (d=5 мм) ISKRA
Муфта соединительная JC25-C (d=5 мм) ISKRA
Ожидается
1 103 ₽
Цена за 1 шт
от 1 до 3 шт
1 103 ₽
от 4 до 10 шт
1 047 ₽
от 11 до 20 шт
992 ₽
от 21 шт
937 ₽

Общие характеристики

Материал
алюминий
Тип
виброгасящий
Вес, кг
0,037
Наружный диаметр D, мм
25
Диаметр D, мм
25
Длина L, мм
34
Длина L1/L2, мм
11
Зазор C, мм
1
Максимальная частота вращения, об/мин
17000
Характеристики
Описание
Вопросы (1)
Отзывы (1)
Рекомендованные товары

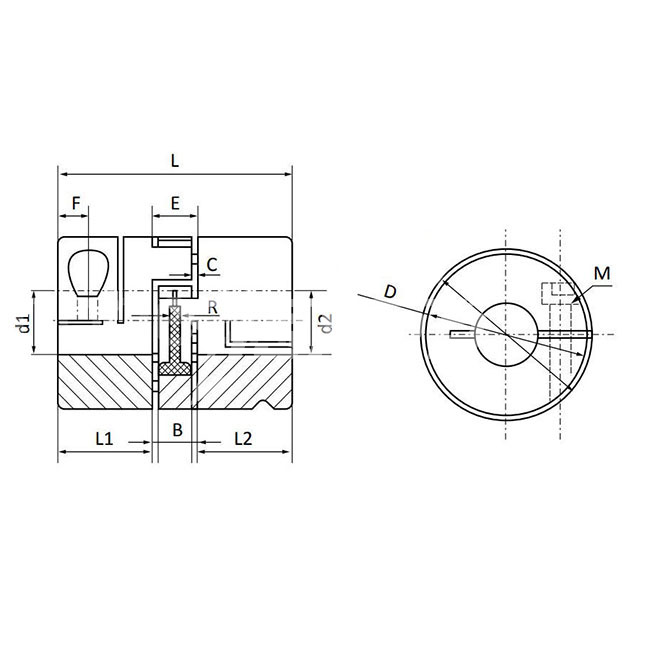

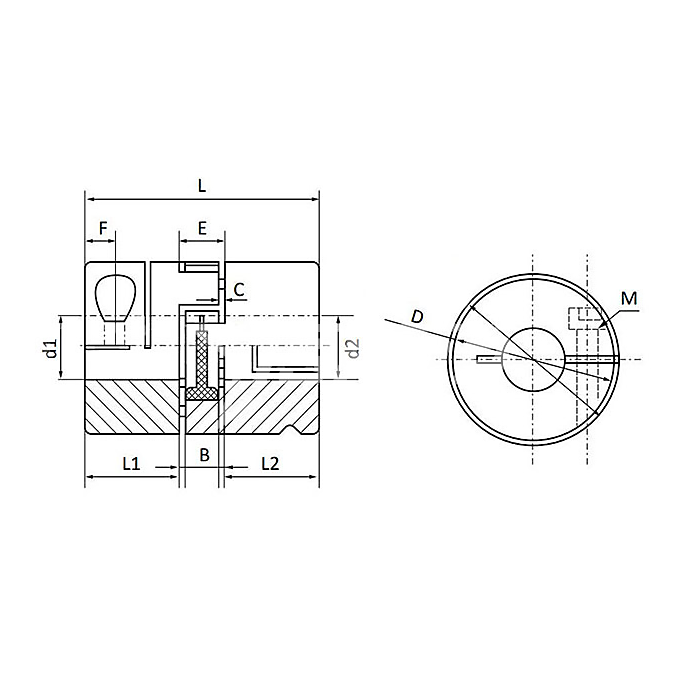

Характеристики
Материал
алюминий
Тип
виброгасящий
Вес, кг
0,037
Наружный диаметр D, мм
25
Диаметр D, мм
25
Длина L, мм
34
Длина L1/L2, мм
11
Зазор C, мм
1
Максимальная частота вращения, об/мин
17000
Максимальный крутящий момент, Н*м
24
Момент затяжки, Н*м
1.5
Номинальный крутящий момент, Н*м
12
Отверстие d1 min, мм
5
Отверстие d2 max, мм
12
Посадка на вал
под расточку
Резьба M
M4
Статическая жесткость при кручении, Н*м/рад
1
Ширина E, мм
12
Ширина F, мм
5
Ширина R, мм
2
Ширина упругого элемента B, мм
10
Описание

Муфта соединительная JC25-C (d=5 мм) ISKRA изготовлена из алюминиевого сплава. Принадлежит к типу виброгасящих муфт. Используется для передачи крутящего момента, путем соединения валов в механизмах.
Минимальный диаметр внутреннего отверстия - 5 мм.
Максимальный диаметр внутреннего отверстия - 12 мм.
Длина - 34 мм.
Наружный диаметр - 25 мм.
Вес - 0,037 кг.

Вопросы (1)
  • Profile photo

    Александр

    В характеристиках указано:
    - Отверстие d1 min 5мм;
    - Отверстие d2 max 12 мм.
    Эта муфта стыкует валы с разными диаметрами?
    Какие размеры отверстий d1 max и d2 min?

    • Официальный представитель

      Александр, здравствуйте!
      У данной муфты с обеих сторон черновое отверстие под расточку диаметром 5 мм.
      Максимальный диаметр расточки - 12мм, тоже с обеих сторон.
      В характеристиках указано таким образом для того, чтобы было понимание, что можно соединять валы разных диаметров.
Отзывы (1)
Приобрел без проблем, детали выглядят крепкими и надежными, подошли и функционируют без нареканий. Все в порядке, как и ожидалось, рад покупке
