Как снять и заменить обгонную муфту: подробная инструкция

02.10.2025

В статье мы подробно расскажем, как поменять обгонную муфту. Эта деталь играет ключевую роль в системах привода промышленного оборудования, предотвращая обратное вращение и распределяя нагрузку. Замена муфты — задача, которую можно выполнить с минимальными простоями, но процесс требует осторожности.

При составлении этой инструкции мы опирались на рекомендации производителей и опыт специалистов компании ISKRA. Обратите внимание: предложенная информация общая и может варьироваться в зависимости от типа оборудования. Обязательно сверяйтесь с технической документацией.

Что такое обгонная муфта и зачем она нужна

Обгонная муфта — это механическое устройство, которое создает вращение в одном направлении, блокируя обратное. В промышленном оборудовании она обеспечивает передачу крутящего момента от ведущего вала к ведомому, предотвращая перегрузки и обратный ход. Это снижает износ цепей, ремней и редукторов, продлевает срок службы системы в 2–3 раза.

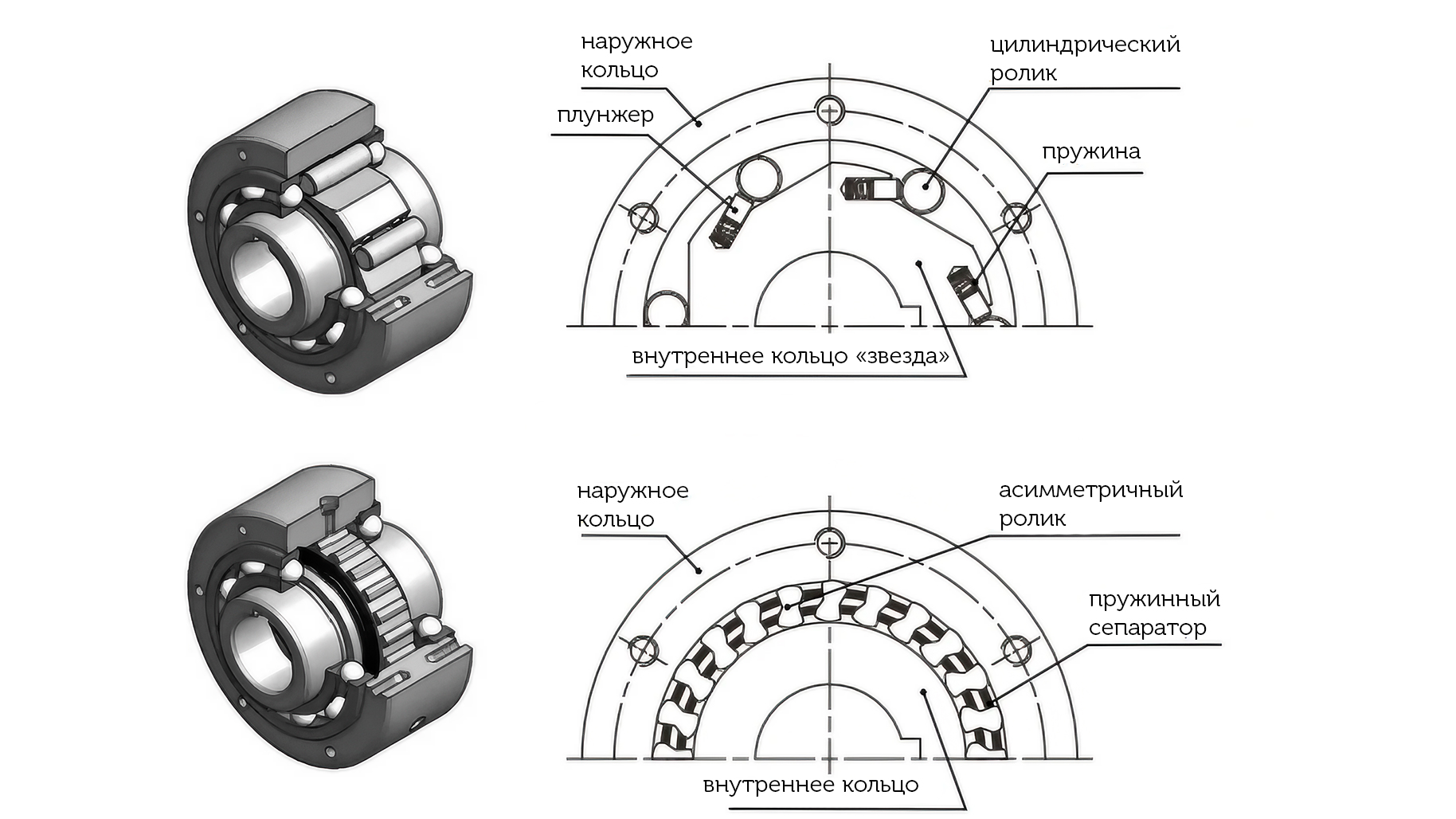

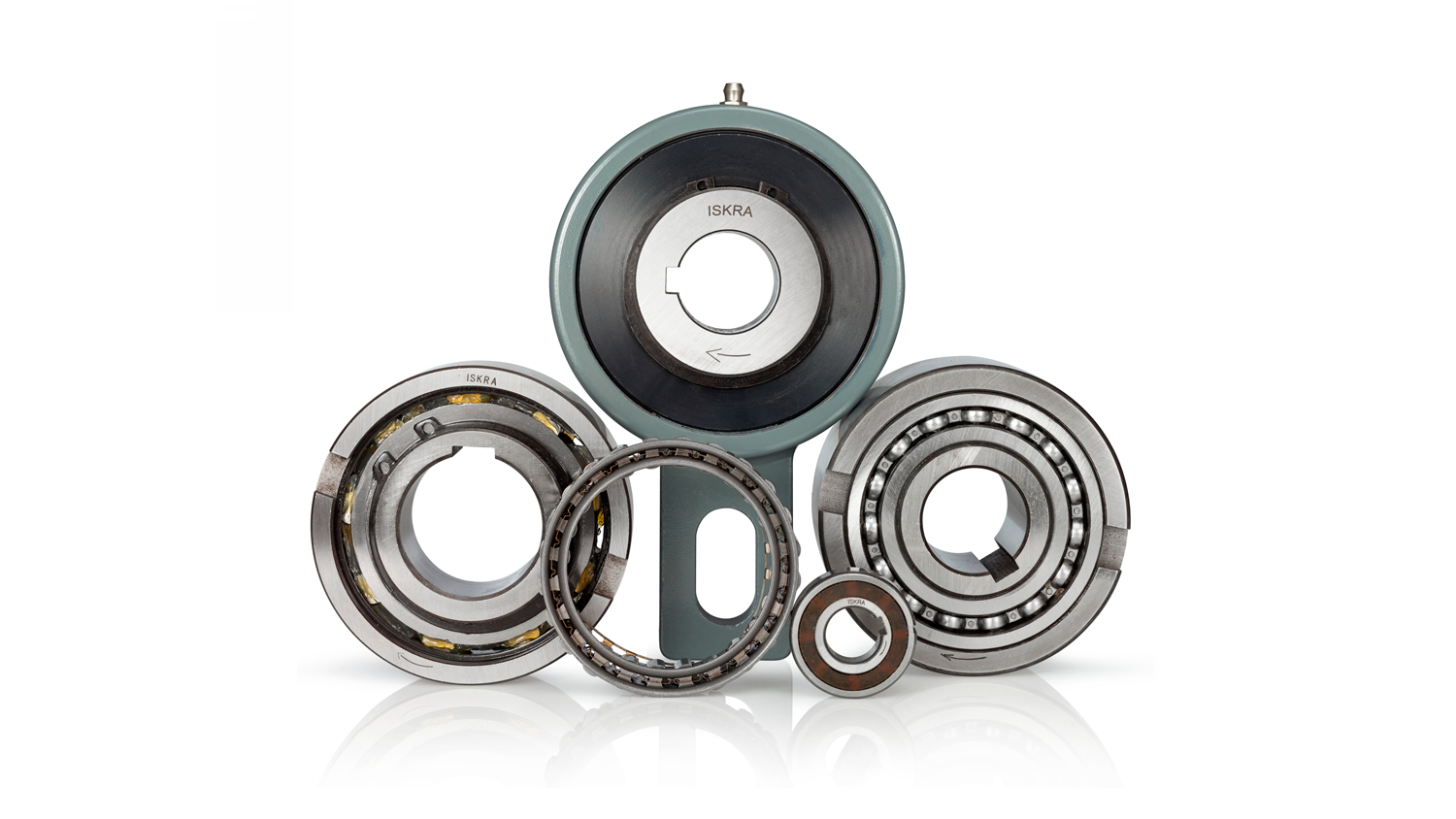

Существуют различные типы обгонных муфт: роликовые, кулачковые, храповые и фрикционные. Они оптимизированы под конкретные условия эксплуатации, такие как высокие нагрузки или точная передача момента.

Комплектующие широко применяются в конвейерных системах, швейных и ткацких станках, печатных машинах, элеваторах и вентиляторах. Обеспечивают постепенную подачу материалов, гасят вибрации и предотвращают поломки в непрерывных производственных циклах. Благодаря высокой надежности, антифрикционным свойствам и способности выдерживать значительные нагрузки минимизируют затраты на обслуживание, снижают шум и простои оборудования.

Преимущества обгонных муфт включают не только снижение износа шкивов и валов, но и повышение энергоэффективности. Комплектующие позволяют работать с несколькими двигателями: распределяют нагрузку и обеспечивают бесперебойность даже при отказе одного привода. В результате снижаются риски аварий в непрерывных циклах производства.

Признаки неисправности обгонной муфты

Необходимо менять обгонную муфту, если есть следующие признаки:

Шум и вибрации. Треск, гул или стук при изменении скоростей или в режиме холостого хода. Это происходит, когда муфта заклинивает и не создает свободного вращения.
Износ приводных элементов. Быстрое растяжение цепей или ремней, трещины из-за отсутствия амортизации муфты.
Проблемы с приводом. Обратный ход вала, нестабильная работа в многомоторных системах или потеря мощности.
Визуальные дефекты. Коррозия, вытекающая смазка, вмятины на роликах или кулачках, повреждения подшипников.

Чтобы проверить состояние комплектующего, отключите привод и попробуйте вращать муфту. В одном направлении должен быть свободный ход, а в другом — фиксация. Если вращение идет в обе стороны или деталь заклинивает — замена обязательна.

Основные причины неисправностей: загрязнения, перегрузки или отсутствие смазки. Например, коррозия возникает из-за влаги, а заклинивание — от износа роликов или кулачков. Игнорирование проблемы может привести к поломке приводных цепей, потере мощности в многомоторных системах или даже аварийной остановке оборудования. Последствия: увеличение простоев до 20–30% и рост затрат на ремонт смежных элементов, таких как редукторы или двигатели.

Рекомендуется проверять муфты при каждом плановом ТО, особенно в конвейерах и вентиляторах. По статистике, комплектующие выходят из строя через 50–100 тыс. часов работы. В тяжелых условиях (пыль, высокая влажность) они изнашиваются быстрее, поэтому проверку оборудования необходимо делать чаще — спустя 5000 часов работы.

Необходимые инструменты и материалы

Для работы подготовьте:

специальный ключ для муфты (например, головку с многогранной насадкой);
трещотку, вороток и ключи на 14–30 мм;
динамометрический ключ для точной затяжки (момент 50–200 Нм, в зависимости от размера);
фиксатор для вала (отвертку или специальный стопор для блокировки вращения);
средство для смазывания, очистки и удаления коррозии (любая силиконовая смазка);
новую муфту, совместимую с вашей системой;
защитные крышки или уплотнения (новые, не используйте старые);
перчатки, очки и подъемное оборудование для тяжелых узлов.

Не пользуйтесь пневмоинструментом для затяжки — он может повредить резьбу. Если муфта прикипела, применяйте ударный инструмент осторожно.

Подготовка

Отключите оборудование от питания и дайте ему остыть (минимум 30 минут). Заблокируйте приводные механизмы для безопасности.

Уберите мешающие элементы: защитные кожухи, цепи, ремни или патрубки (например, в вентиляторах или элеваторах). Ослабьте фиксаторы и снимите приводные детали. Отметьте положение для обратной сборки.

Разбирать механизмы необходимо в оборудованном цехе. Если муфта в труднодоступном месте (как в редукторах конвейеров), возможно, придется демонтировать весь узел.

Пошаговая инструкция по замене

Снятие старой детали

Как снять обгонную муфту:

Зафиксируйте вал. Используйте стопор или вставьте фиксатор в отверстия для блокировки вращения.
Установите специальный ключ на муфту. Выкручивайте против часовой стрелки, если резьба на комплектующем правая (у большинства моделей), если левая — по часовой.
Если муфта не отворачивается, нанесите состав силиконовой смазки, постучите молотком через прокладку. Избегайте чрезмерной силы — рискуете повредить вал.
В случае, когда разборка обгонной муфты невозможна (например, из-за сильного прикипания детали), демонтируйте узел: открутите болты, открепите соединения, зажмите в тисках через мягкие прокладки. И в таком положении снимайте муфту.

Открутить обгонную муфту можно за 30–90 минут — время зависит от сложности механизма и состояния комплектующего. В промышленных системах, таких как ковшовые элеваторы, потребуются подъемники для тяжелых частей.

Установка новой муфты

Монтаж состоит из следующих шагов:

очистите вал от грязи и коррозии;
установите новую деталь — навинтите вручную, затем затяните динамометрическим ключом;
наденьте новые защитные элементы — они предотвращают попадание пыли и влаги;
соберите механизм в обратном порядке: установите узел, подключите приводы, закрепите кожухи.

Проверьте соосность валов. Включите оборудование и послушайте — не должно быть шумов и вибраций. Проверьте работу: измерьте скорость и момент, убедитесь в отсутствии обратного хода. Протестируйте механизм под нагрузкой — он должен стабильно функционировать при ускорении и остановке.

Если признаки неполадок остаются (вибрации, шумы и т. д.), проверьте всю систему. Возможно, дело не в муфте, а в другом элементе узла.

Полезные советы по монтажу

Для более качественного монтажа и эффективной работы механизмов воспользуйтесь следующими рекомендациями:

меняйте муфту вместе с подшипниками и уплотнениями для комплексного ремонта;
для тяжелого оборудования (конвейеров, вентиляторов) используйте усиленные комплектующие — они выдерживают высокие нагрузки;
выбирайте проверенные детали — качественные компоненты снижают риски ремонта и простоев на производстве;
подбирайте крутящий момент, скорость и тип комплектующего под конкретное оборудование — несовместимые аналоги могут вызвать вибрации;
перед установкой убедитесь в правильности ориентации муфты, чтобы избежать обратного вращения и повреждений оборудования;
при замене комплектующих с масляным заполнением слейте старое масло, очистите внутренние полости и залейте новое в соответствии с рекомендациями производителя.

При отсутствии опыта монтажа советуем обратиться в сервис — неправильное снятие обгонной муфты и неграмотная установка могут вывести оборудование из строя.
