Соединительные муфты: разновидности и применение

Соединительные муфты для валов — компоненты систем передачи энергии. Используются в промышленном оборудовании различного назначения и подразделяются на несколько типов в зависимости от выполняемых задач.

В статье мы расскажем, для чего служит соединительная муфта и какие особенности строения имеет. Также разберем самые популярные разновидности комплектующих и перечислим параметры для подбора подходящей модели.

Особенности комплектующих

Муфты соединяют валы и передают крутящий момент без снижения скорости. Надежно ставятся на хвостовик. Но при этом легко демонтируются для выполнения ремонтных работ или замены деталей.

Муфты применимы для соединения валов разных диаметров, расположенных не на одной оси или даже под углом друг к другу. Позволяют сохранить стабильными направление и скорость движения механизма даже в сложных условиях эксплуатации.

В зависимости от особенностей оборудования и выполняемых задач применяются соединительные муфты с разными техническими характеристиками/ Тип фиксации на валу зависит от модели комплектующего.

Применение и выполняемые задачи

Соединительные муфты используются в коммунальном хозяйстве, станко-, приборо-, машиностроении и других промышленных сферах. Комплектующие устанавливают в насосную технику, электродвигатели и другие механизмы передачи.

Соединение валов и стабильная передача крутящего момента с сохранением заданного направления — основное, но не единственное применение соединительных муфт. Комплектующие выполняют и другие задачи в механизме передачи.

Для чего еще нужна соединительная муфта:

• Смягчает вибрации и удары, которые появляются в процессе работы оборудования. Благодаря этому снижается риск преждевременного износа элементов механизма.
• Компенсирует несоосность валов. Обеспечивает стабильное вращение при радиальном, угловом или осевом смещении. Такие перекосы могут быть допущены при монтаже или появиться в процессе работы узла.
• Предотвращает перегруз. Благодаря жесткой конструкции снижает риск поломки механизма при высоких нагрузках, а также предотвращает заклинивание и другие повреждения. Прерывает тепловой поток.
• Позволяет во время работы механизма разъединять и соединять валы. Подходит для оборудования, которое часто включают и выключают.
• Корректирует динамические параметры привода: жесткость, частотные характеристики, инерцию. Используется в системах, где возможны резкие изменения нагрузок.

Соединительные муфты обеспечивают безопасную и эффективную работу узла. Позволяют продлить срок службы оборудования, предотвратить его преждевременный износ и избежать аварий на производстве.

Разновидности

В зависимости от строения, жесткости конструкции и других характеристик выделяют несколько типов соединительных муфт. Предлагаем описания моделей, которые чаще всего используются в промышленном оборудовании.

Жесткие

Самые простые по конструкции и распространенные модели муфт. Создают жесткую фиксацию валов и не допускают их перекоса или перемещения. Выравнивают элементы и обеспечивают неподвижность узла — он работает как моновал.

Муфты цельнометаллические, за счет чего обладают повышенной надежностью. Устойчивы к деформации и стабильно передают крутящий момент без «мертвого хода». Медленно изнашиваются и служат долго.

Спиральные

Сочетают преимущества жестких муфт и при этом имеют определенный ресурс гибкости. Это достигается за счет сложного строения. Детали цельнометаллические, но в средней части имеют тонкие поперечные пропилы. Именно они придают конструкции некоторую гибкость.

Под воздействием нагрузки система прогибается и компенсирует угловую несоосность до двух градусов. Показатели жесткости у спиральных муфт при этом остаются высокими.

Фланцевые

Оснащены фланцем — выступающим элементом. Прикручиваются к валу с помощью резьбового крепежа через фланцевые отверстия. За счет фланца муфты крепятся максимально надежно. Соединение получается прочным, способным выдерживать высокие нагрузки.

Втулочные

Выполнены в виде втулки — полого цилиндра. Для защиты от соскальзывания оснащены шпонкой с гибкой головкой или резьбой. Применяются при умеренных нагрузках на валы. Передают малые и средние по интенсивности крутящие моменты.

Гибкие

Допускают небольшой люфт валов и компенсируют несоосность. Оснащены гибким компонентом, который снижает динамические удары и вибрации. Устраняют отсутствие прогиба или параллелизма.

Гибкие муфты помогают уменьшить нагрузки на основные элементы агрегата, избежать повреждений и увеличить срок службы всей системы.

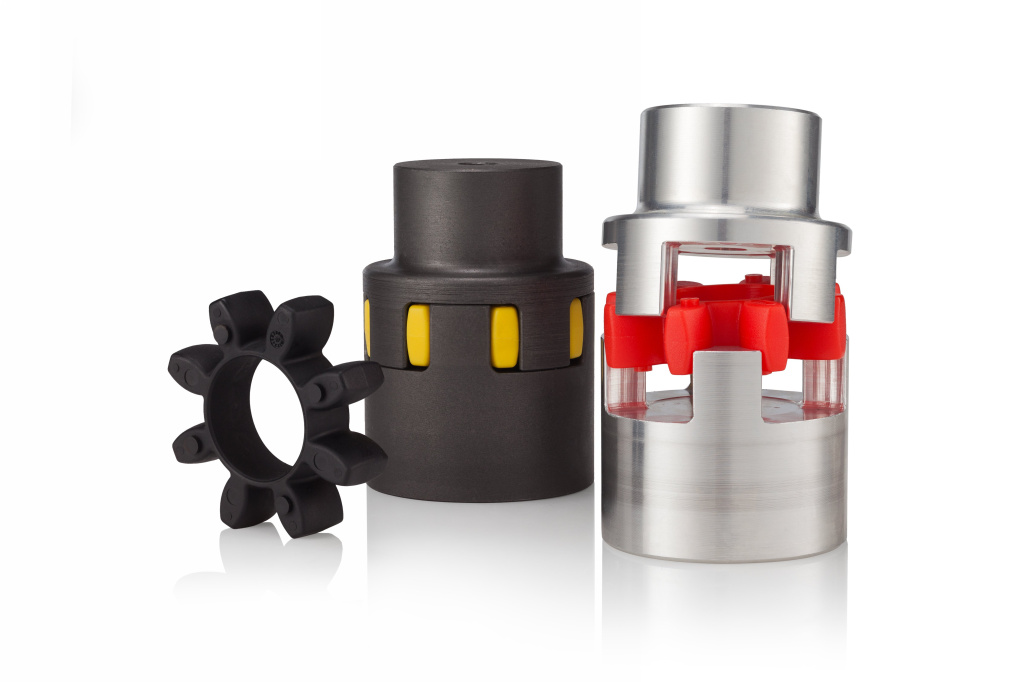

Кулачковые

Жесткие и при этом упругие муфты. Выполнены из двух конических деталей с губками, которые обеспечивают зацеп и вкладываются в крестовину из эластомера. Детали компактные и удобные в установке. Могут разбираться на две полумуфты с торцевыми кулачками.

Муфты кулачкового типа хороши для механизмов с угловым смещением. Пригодны для использования в тяжелых условиях без смазочных материалов, при высоких ударных нагрузках. Снижают вибрации и уменьшают силу толчков. Способны передавать высокий крутящий момент, компенсируя небольшую несоосность валов.

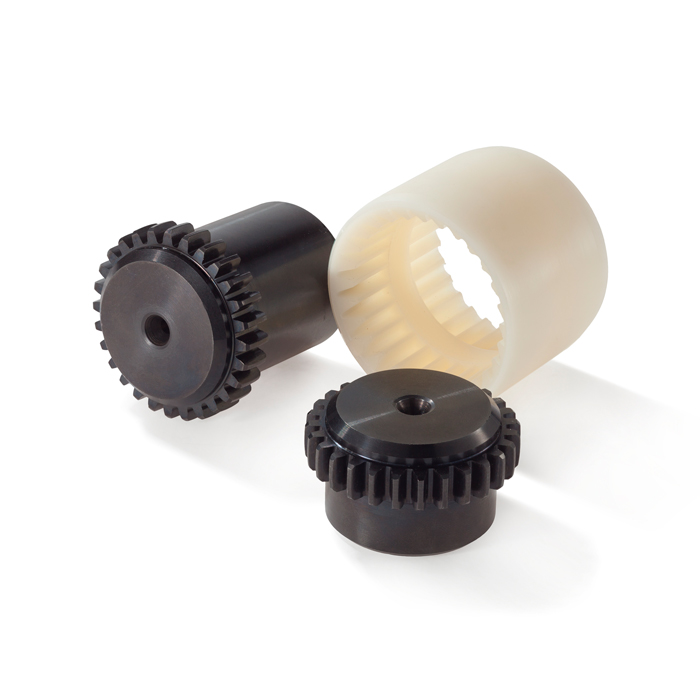

Зубчатые

Позволяют соединять неколлинеарные валы со смещением в угловом или осевом направлении. Состоят из полиамидной гильзы с внутренними зубьями и двух полумуфт с внешними зубьями. Венцы способны смещаться в осевом направлении. У зубцов бочкообразная форма.

Муфты передают большой крутящий момент. Пригодны для тяжелых условий эксплуатации при своевременной смазке. Используются в основном в машиностроении.

Магнитные

Детали, обеспечивающие соединение не в результате физического контакта, а под воздействием прижимной силы магнитов. В основном используются в пищевой, фармацевтической промышленности и других производствах, включающих процесс смешивания жидких веществ.

Мембранные

Гибкие муфты, состоящие из двух диафрагм, которые соединены промежуточным звеном. Позволяют компенсировать осевое, угловое или параллельное смещение. Применяются в механизмах, где необходима передача большого крутящего момента. Могут долго функционировать без смазочных материалов.

Как выбрать модель

Выбор вида соединительных муфт зависит от назначения и типа механизма. На тяжелые машины устанавливают комплектующие, способные передавать высокий крутящий момент. Для высокоточных машин применяют муфты с минимальным допуском на несоосность.

Также детали подбирают в зависимости от величины крутящего момента, скорости вращения, силы вибрационных воздействий и ударных нагрузок, температурного режима и других условий.
