Коническая зубчатая пара, передат. число: 1:2, M=1,5, Z1=15, Z2=30 C27B300 ISKRA – это деталь промышленной трансмиссии с тщательно продуманной геометрией. Строение детали и надежная обработка поверхности обеспечивают простое использование, равномерный ход и практически бесшумную деятельность.
Данная деталь применяется в качестве зубчатой передачи в трансмиссиях механизированного оборудования, техники и в различных транспортных средств.
Выполнена по строгими стандартам из стали С45, что гарантирует надежность и стойкость к изнашиванию при различной частоте нагрузок.
Модуль – 1,5. Передаточное число – 1:2. Количество зубьев Z1 и Z2 –15 и 30.

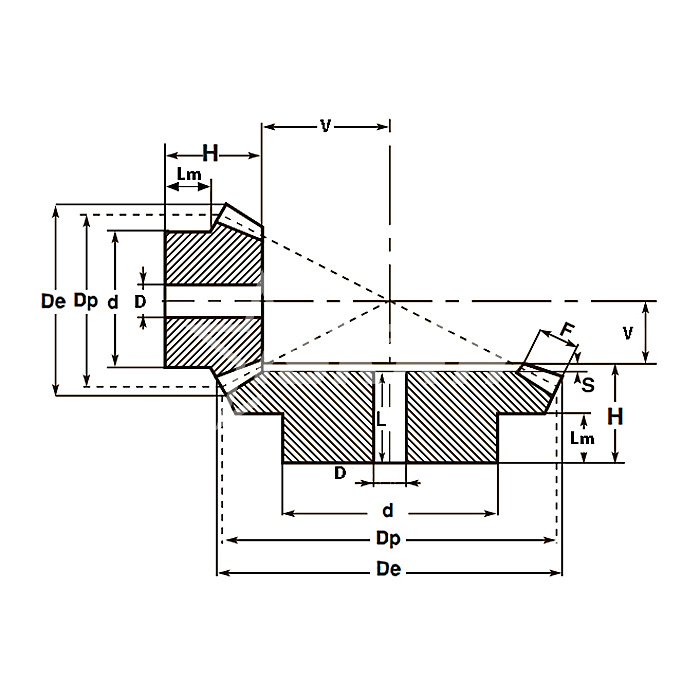

Диаметры делительной окружности Z1 и Z2 составляет 22,5 и 45 мм. Наружный диаметр звездочки – 94,2 мм.
Диаметры ступицы Z1 и Z2 равны 19,3 и 32,3 мм. Диаметр отверстия составляет 8 мм.
